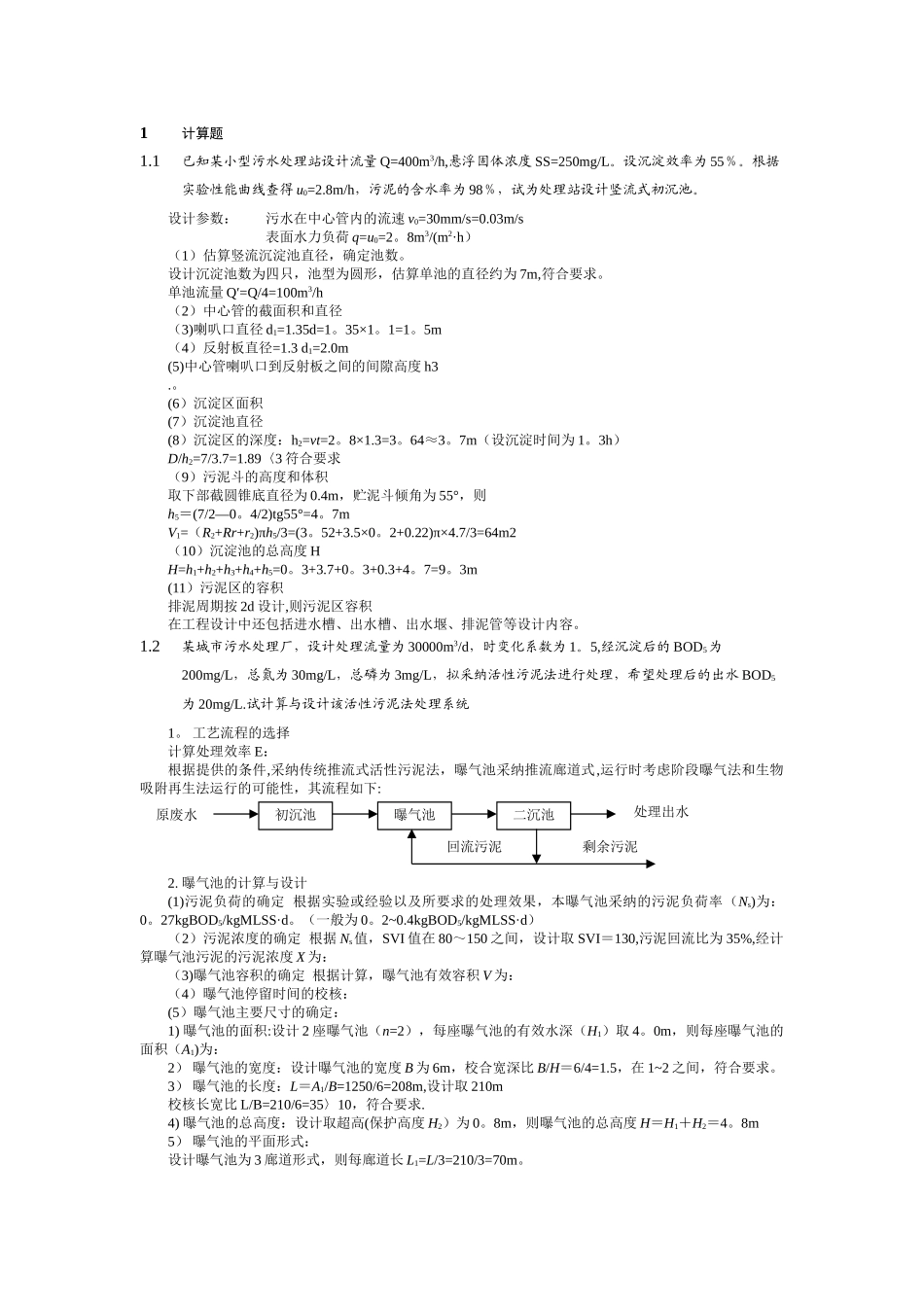

1计算题1.1已知某小型污水处理站设计流量 Q=400m3/h,悬浮固体浓度 SS=250mg/L。设沉淀效率为 55%。根据实验性能曲线查得 u0=2.8m/h,污泥的含水率为 98%,试为处理站设计竖流式初沉池。设计参数:污水在中心管内的流速 v0=30mm/s=0.03m/s表面水力负荷 q=u0=2。8m3/(m2·h)(1)估算竖流沉淀池直径,确定池数。设计沉淀池数为四只,池型为圆形,估算单池的直径约为 7m,符合要求。单池流量 Q′=Q/4=100m3/h(2)中心管的截面积和直径(3)喇叭口直径 d1=1.35d=1。35×1。1=1。5m(4)反射板直径=1.3 d1=2.0m(5)中心管喇叭口到反射板之间的间隙高度 h3.。(6)沉淀区面积(7)沉淀池直径(8)沉淀区的深度:h2=vt=2。8×1.3=3。64≈3。7m(设沉淀时间为 1。3h)D/h2=7/3.7=1.89〈3 符合要求(9)污泥斗的高度和体积取下部截圆锥底直径为 0.4m,贮泥斗倾角为 55°,则h5=(7/2—0。4/2)tg55°=4。7mV1=(R2+Rr+r2)πh5/3=(3。52+3.5×0。2+0.22)π×4.7/3=64m2(10)沉淀池的总高度 HH=h1+h2+h3+h4+h5=0。3+3.7+0。3+0.3+4。7=9。3m(11)污泥区的容积排泥周期按 2d 设计,则污泥区容积在工程设计中还包括进水槽、出水槽、出水堰、排泥管等设计内容。1.2某城市污水处理厂,设计处理流量为 30000m3/d,时变化系数为 1。5,经沉淀后的 BOD5为200mg/L,总氮为 30mg/L,总磷为 3mg/L,拟采纳活性污泥法进行处理,希望处理后的出水 BOD5为 20mg/L.试计算与设计该活性污泥法处理系统1。 工艺流程的选择计算处理效率 E:根据提供的条件,采纳传统推流式活性污泥法,曝气池采纳推流廊道式,运行时考虑阶段曝气法和生物吸附再生法运行的可能性,其流程如下:2. 曝气池的计算与设计(1)污泥负荷的确定 根据实验或经验以及所要求的处理效果,本曝气池采纳的污泥负荷率(Ns)为:0。27kgBOD5/kgMLSS·d。(一般为 0。2~0.4kgBOD5/kgMLSS·d)(2)污泥浓度的确定 根据 Ns值,SVI 值在 80~150 之间,设计取 SVI=130,污泥回流比为 35%,经计算曝气池污泥的污泥浓度 X 为:(3)曝气池容积的确定 根据计算,曝气池有效容积 V 为:(4)曝气池停留时间的校核:(5)曝气池主要尺寸的确定:1) 曝气池的面积:设计 2 座曝气池(n=2),每座曝气池的有效水深(H1)取 4。0m,则每座曝气池的面积(A1)为:2) 曝气池的宽度:设计曝气池的宽度 B 为 6m,校合宽深比 B/H=6/4=1.5,在 1~2 之间,符合要求。3) 曝气池的长度:L=...
