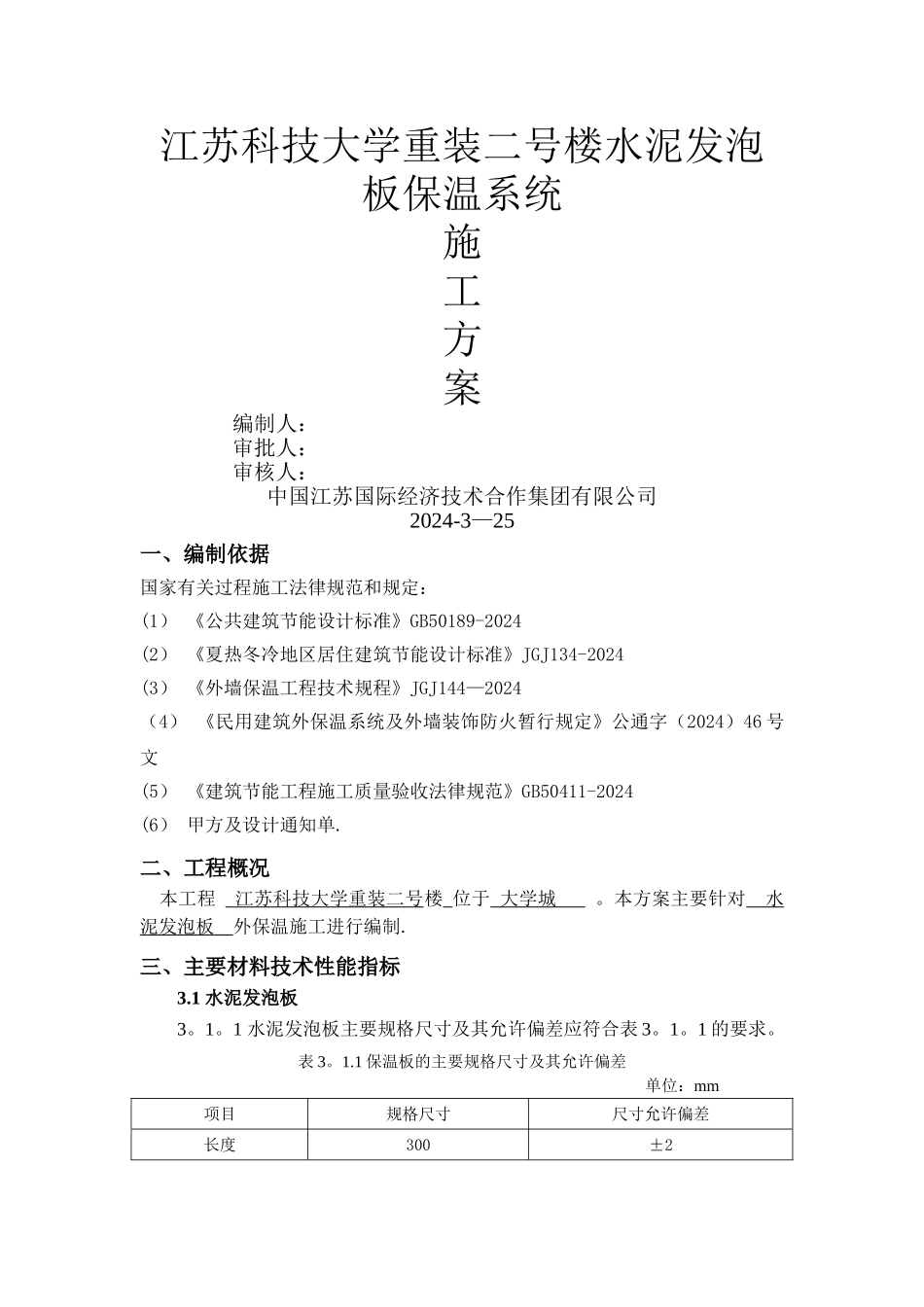

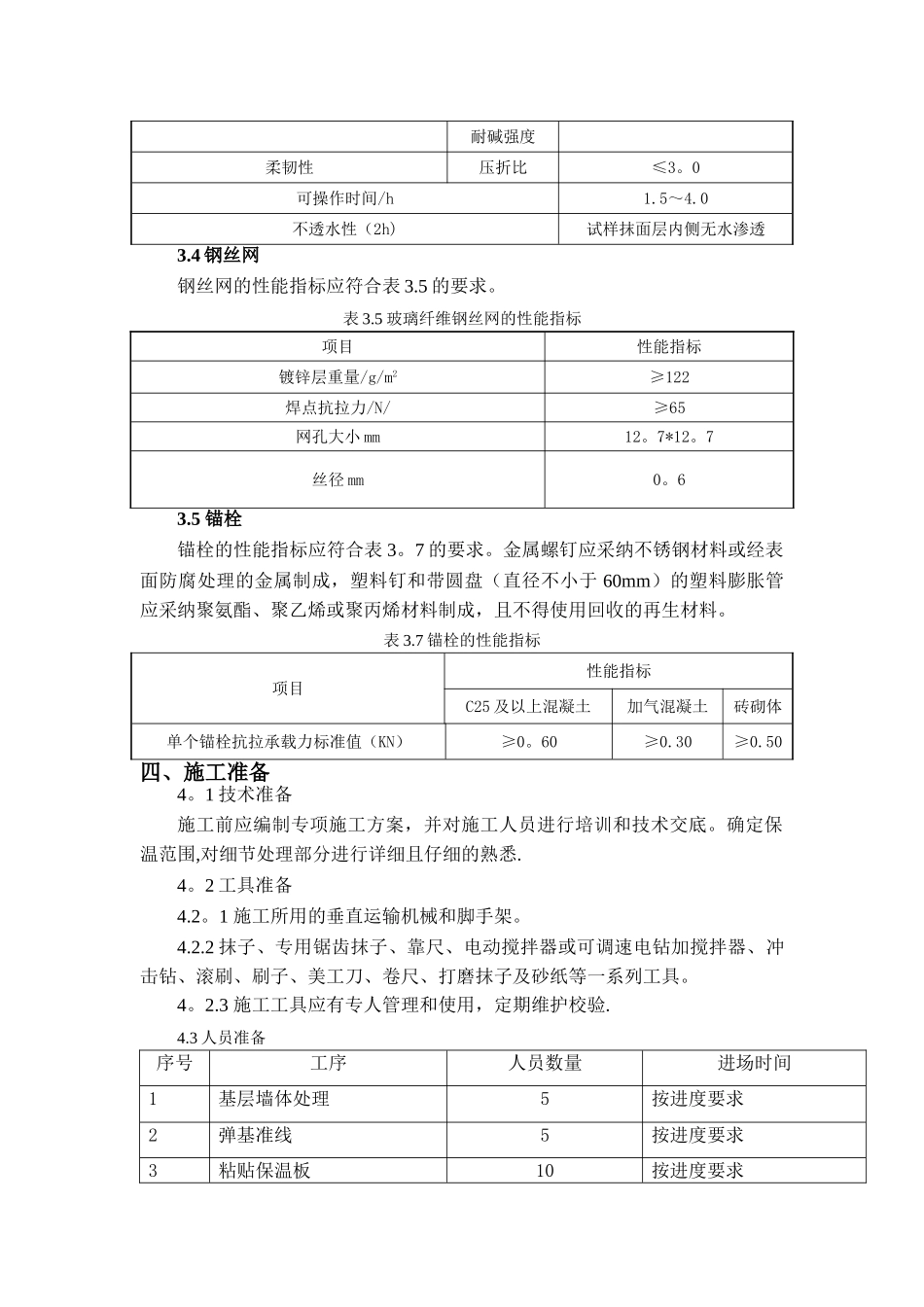

江苏科技大学重装二号楼水泥发泡板保温系统施工方案 编制人： 审批人： 审核人：中国江苏国际经济技术合作集团有限公司2024-3—25一、编制依据 国家有关过程施工法律规范和规定：(1） 《公共建筑节能设计标准》GB50189-2024(2） 《夏热冬冷地区居住建筑节能设计标准》JGJ134-2024(3） 《外墙保温工程技术规程》JGJ144—2024（4） 《民用建筑外保温系统及外墙装饰防火暂行规定》公通字（2024）46 号文(5） 《建筑节能工程施工质量验收法律规范》GB50411-2024(6） 甲方及设计通知单.二、工程概况 本工程 江苏科技大学重装二号 楼 位于 大学城 。本方案主要针对 水泥发泡板 外保温施工进行编制.三、主要材料技术性能指标3.1 水泥发泡板3。1。1 水泥发泡板主要规格尺寸及其允许偏差应符合表 3。1。1 的要求。表 3。1.1 保温板的主要规格尺寸及其允许偏差单位：mm项目规格尺寸尺寸允许偏差长度300±2宽度300±2厚度30±1对角线/±2.0边直度/≤2.0mm/m翘曲度/≤1.0mm/m注：其它规格尺寸由供需双方确定。尺寸偏差应符合表 3.1。1 的要求.3.1.2 水泥发泡板的性能指标应符合表 3.1.2 的要求.表 3.1.2 水泥发泡板的性能指标项目性能指标表观密度/Kg/m3≤250导热系数/［W/（m·k)］≤0。06抗压强度/MPa≥0。40抗拉强度/ MPa≥0。13尺寸稳定性（70℃±2℃,7d 后）/%≤1.0燃烧性能A23。2 粘结砂浆粘结砂浆的性能指标应符合表 3.2 的要求。表 3.2 粘结砂浆的性能指标项目性能指标与水泥砂浆拉伸粘结强度/MPa原强度≥0。60耐水强度≥0.40与保温板拉伸粘结强度/MPa原强度≥0。10 和保温板破坏耐水强度耐碱强度可操作时间/h1。5～4。03。3 抹面砂浆抹面砂浆的性能指标应符合表 3.3 的要求。表 3.3 抹面砂浆的性能指标项目性能指标拉伸粘结强度（与水泥砂浆）/MPa原强度≥0。60耐水强度≥0。40耐冻融强度≥0.40与保温板拉伸粘结强度/MPa原强度≥0.10 和保温板破坏耐水强度耐冻融强度耐碱强度柔韧性压折比≤3。0可操作时间/h1.5～4.0不透水性（2h)试样抹面层内侧无水渗透3.4 钢丝网钢丝网的性能指标应符合表 3.5 的要求。表 3.5 玻璃纤维钢丝网的性能指标项目性能指标镀锌层重量/g/m2≥122焊点抗拉力/N/≥65网孔大小 mm12。7*12。7丝径 mm0。63.5 锚栓锚栓的性能指标应符合表 3。7 的要求。金属螺钉应采纳不锈钢材料或经表面防腐处理的金属制成，塑料钉和带圆盘（直径不小于 60mm）的塑料膨胀管应采纳聚氨酯...
