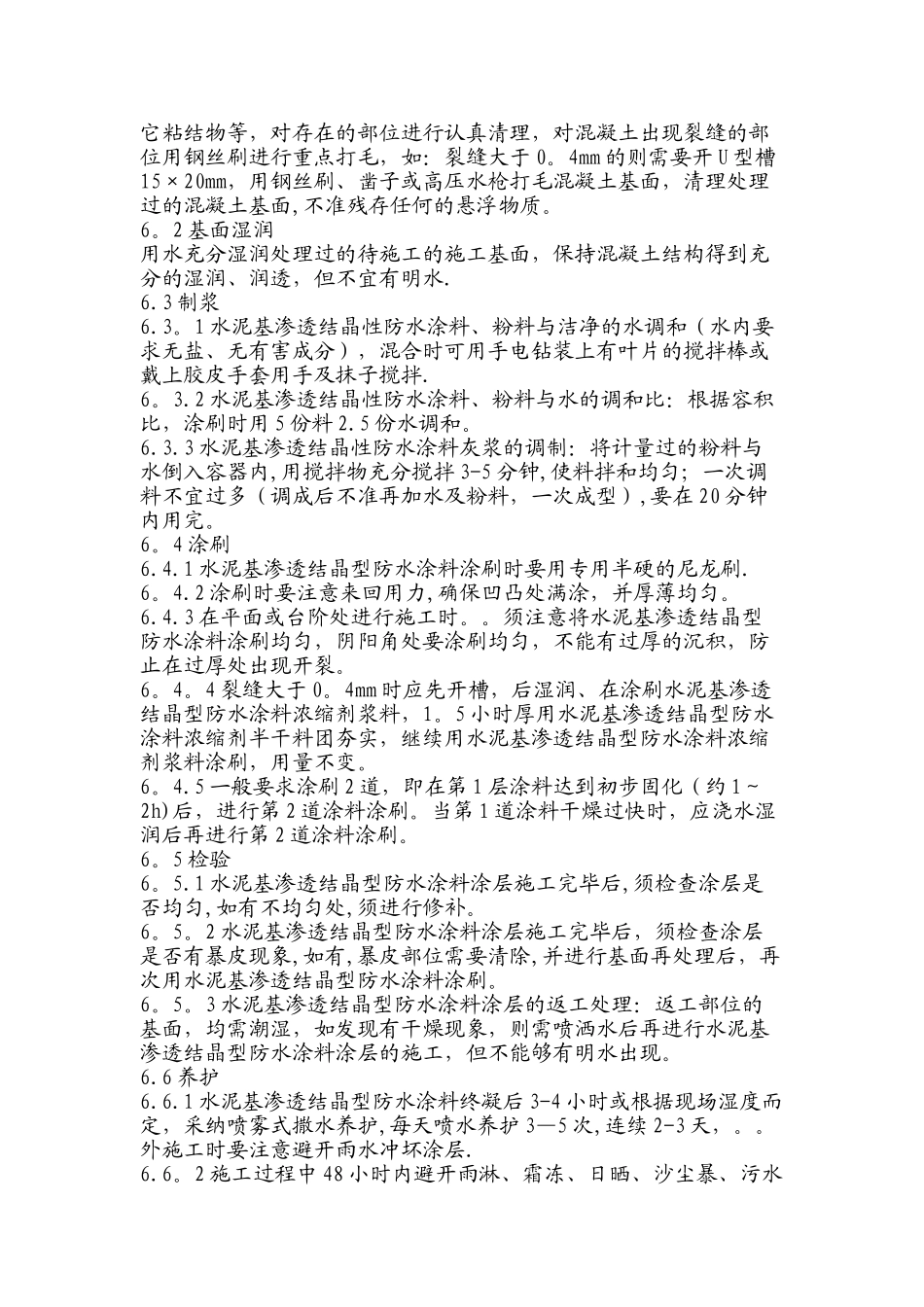

水泥基渗透结晶型防水涂料施工方法1、特点1.1 水泥基渗透结晶性防水涂料与混凝土结合后,可向混凝土内部渗透,在混凝土中形成不容于水的结晶体,填塞毛细孔道,从而使混凝土致密,防水。水泥基渗透结晶性防水涂料处理过的混凝土多年后遇水,材料中的活性物质还能重新激活,混凝土中未完全水化的成分再产生结晶,封闭后期形成的裂缝。1.2 属无机物,不易老化,膨胀系数与混凝土基本一致,防水年限基本与结构的寿命相同,并且具有增强混凝土的耐久性,延缓混凝土的碳化过程,防止钢筋锈蚀。1.3 施工工艺简便,施工时无明火作业,无毒,无刺激性气味。1。4 可承受 1.5Mpa—1.9Mpa 的强水压。1.5 施工操作简便,即可作用在迎水面,也可作用于背水面;能在潮湿的基面上施工,也可在涂层表面做别的涂层。混凝土结构表面上不需要找平层,施工后也不需做保护层,用于地下室外墙施工完毕7 天后便可回填,不会对防水涂层造成破坏.2、适用范围2。1 地下工程,水工工程的刚性放水,如建筑物地下室,隧道,游泳池,水坝等.既可用于迎水面,也可用于背水面。2。2 露天环境中使用的混凝土结构防水,应采纳相应的措施。2.3 裂缝会交替变形的结构,用柔性材料填充的沉降缝,变形缝,赛柏斯不适用。2。4 环境温度 4°C 下时,赛柏斯不宜施工。3、工作原理水泥基渗透结晶性防水涂料是由特种水泥、硅砂和多种特别活性较强的化学物质组成的灰色粉末状材料,其防水工作原理是水泥基渗透结晶性防水涂料材料中特有的活性化学物质以水为载体,利用混凝土本身的化学特性和多孔性,借助水的渗透作用,在混凝土微孔及毛细管中渗透、充盈,催化混凝土中水泥微粒和水泥未完全水化的成份,使水泥再次发生水化和再水化作用,形成不溶于水的支蔓状结晶,并于混凝土凝聚成整体,充分提高混凝土的密实度,从而提高混凝土强度和起到堵水防水效果,达到永久性的防水、防潮、抗渗和保护钢筋的效果,并能够增强混凝土结构的强度。4、施工机具4.1 施工机具手用钢丝刷、高压水枪、喷雾器具、凿子、锤子、专用尼龙刷、半硬棕刷、计量水和料的器具、拌料器具、抹布、胶皮手套等.5、工艺流程基层处理→基面湿润→制浆→涂水泥基渗透结晶性防水涂料→检验→养护→验收.6、施工方法6。 1 基层处理检查混凝土基面有无病害或缺陷,有无钢筋头、有机物、油漆等其它粘结物等,对存在的部位进行认真清理,对混凝土出现裂缝的部位用钢丝刷进行重点打毛,如:裂缝大于 0。4mm 的则需要开 U 型槽...
