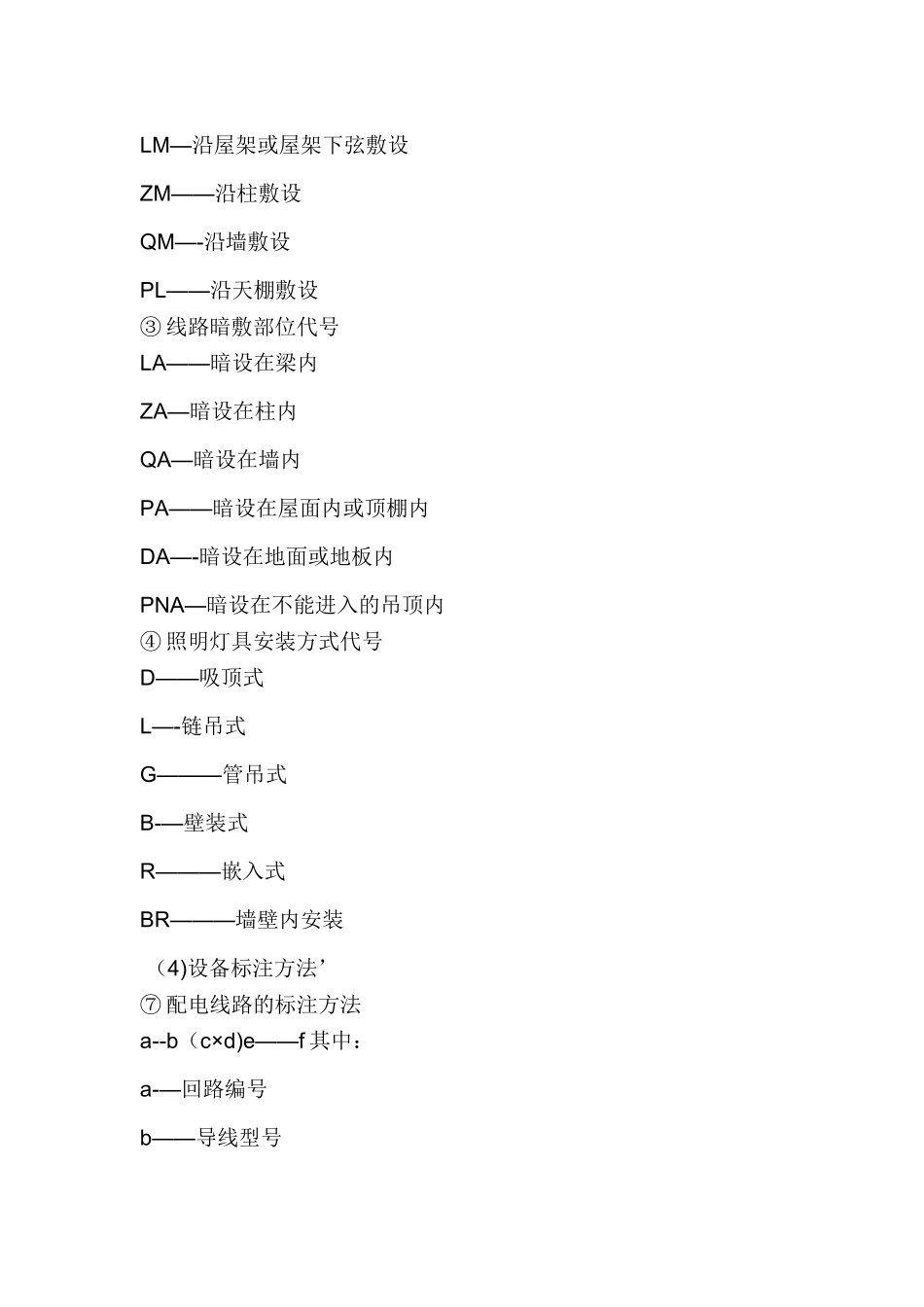

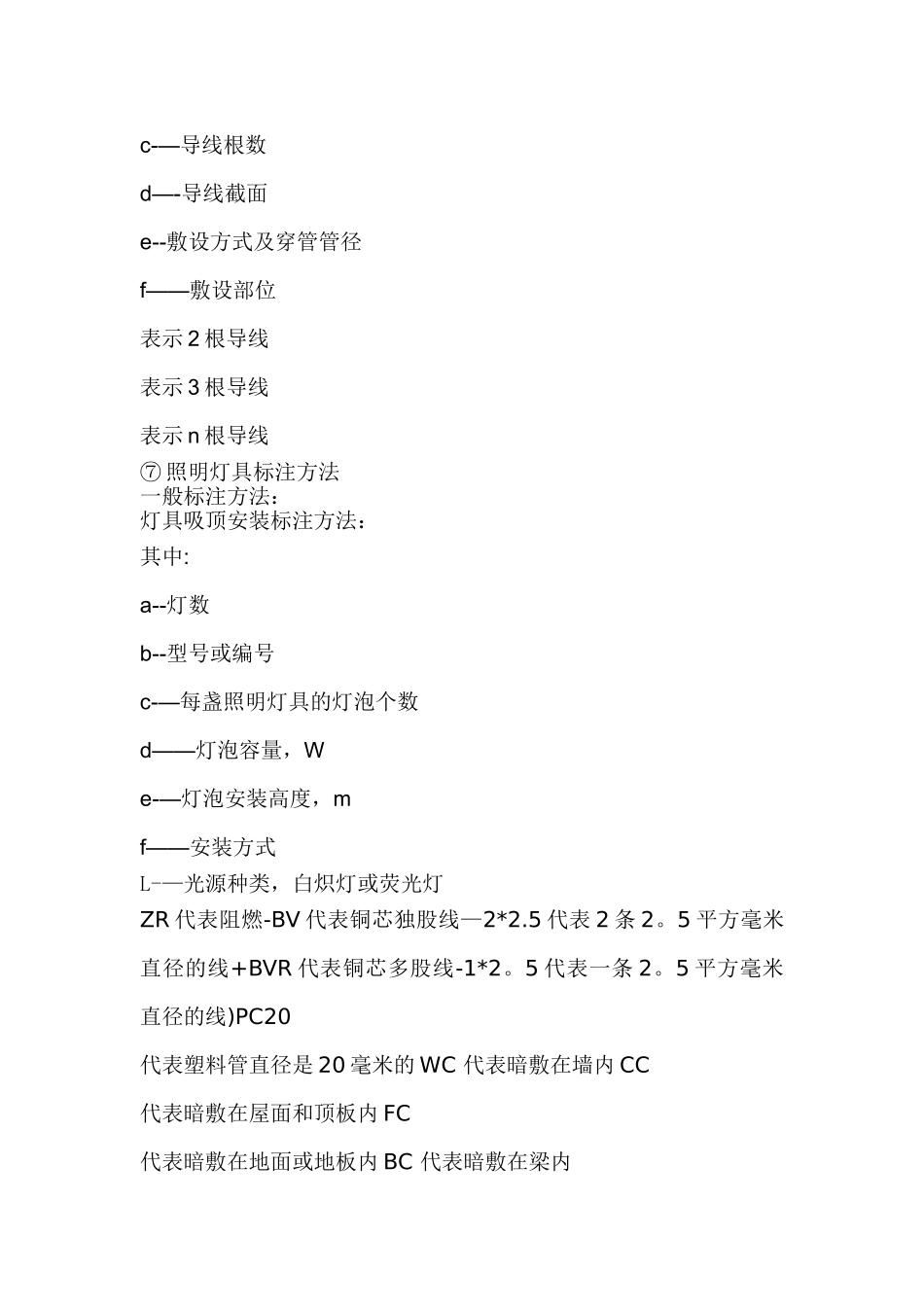

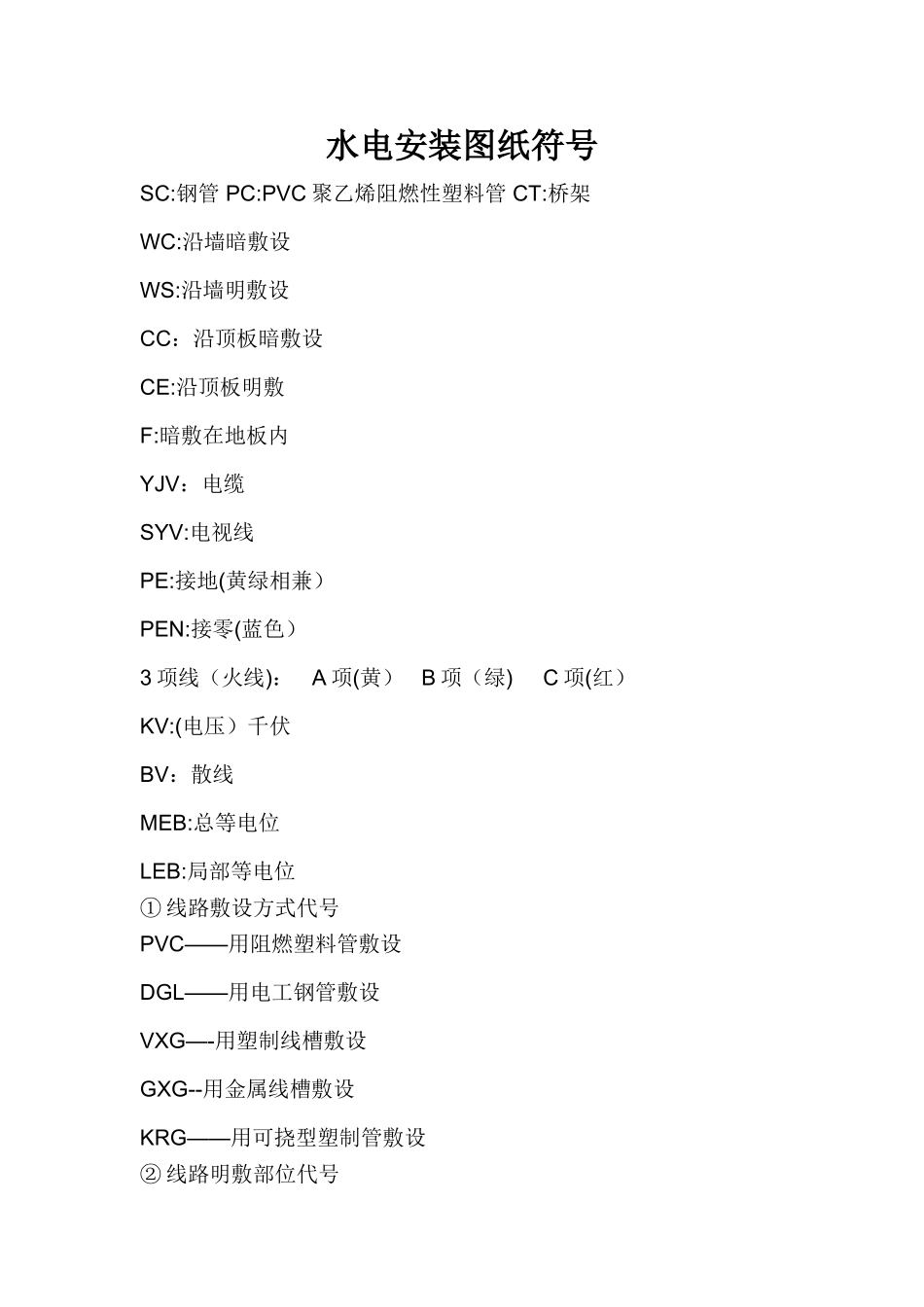

水电安装图纸符号SC:钢管 PC:PVC 聚乙烯阻燃性塑料管 CT:桥架 WC:沿墙暗敷设 WS:沿墙明敷设 CC：沿顶板暗敷设 CE:沿顶板明敷F:暗敷在地板内 YJV：电缆 SYV:电视线 PE:接地(黄绿相兼） PEN:接零(蓝色） 3 项线（火线)： A 项(黄） B 项（绿) C 项(红）KV:(电压）千伏 BV：散线 MEB:总等电位 LEB:局部等电位① 线路敷设方式代号 PVC——用阻燃塑料管敷设 DGL——用电工钢管敷设 VXG—-用塑制线槽敷设 GXG--用金属线槽敷设 KRG——用可挠型塑制管敷设② 线路明敷部位代号 LM—沿屋架或屋架下弦敷设 ZM——沿柱敷设 QM—-沿墙敷设 PL——沿天棚敷设 ③ 线路暗敷部位代号 LA——暗设在梁内 ZA—暗设在柱内 QA—暗设在墙内 PA——暗设在屋面内或顶棚内 DA—-暗设在地面或地板内 PNA—暗设在不能进入的吊顶内 ④ 照明灯具安装方式代号 D——吸顶式 L—-链吊式 G———管吊式 B-—壁装式 R———嵌入式 BR———墙壁内安装 （4)设备标注方法’ ⑦ 配电线路的标注方法 a--b（c×d)e——f 其中：a-—回路编号 b——导线型号 c-—导线根数 d—-导线截面 e--敷设方式及穿管管径 f——敷设部位 表示 2 根导线 表示 3 根导线 表示 n 根导线 ⑦ 照明灯具标注方法 一般标注方法： 灯具吸顶安装标注方法： 其中:a--灯数 b--型号或编号 c-—每盏照明灯具的灯泡个数 d——灯泡容量，W e-—灯泡安装高度，m f——安装方式 L-—光源种类，白炽灯或荧光灯 ZR 代表阻燃-BV 代表铜芯独股线—2*2.5 代表 2 条 2。5 平方毫米直径的线+BVR 代表铜芯多股线-1*2。5 代表一条 2。5 平方毫米直径的线)PC20 代表塑料管直径是 20 毫米的 WC 代表暗敷在墙内 CC 代表暗敷在屋面和顶板内 FC 代表暗敷在地面或地板内 BC 代表暗敷在梁内YJV 代表聚氯乙烯交联电缆(5*4)代表 5 条 4 平方毫米电缆 CT 代表在电缆桥架内敷设/SC25 代表钢管直径 25 毫米的 塑料线槽敷设 PR 穿电线管敷设 MT 穿阻燃半硬聚氯乙烯管敷设FPC 硬质塑料管敷设 PC 半硬质塑料管敷设 PEC 沿墙面敷设 WS 用钢索敷设 K 薄壁电线管敷设 TC 水煤气管敷设 SC 直接埋地 DB 混凝土排管敷设 CE 金属线槽敷设 MR 电缆桥架（或托盘）内敷设 CT 瓷夹敷设 PL 塑制夹敷设 PCL 蛇皮管敷设 CP 瓷瓶或瓷柱绝缘子敷设 K 2、表示线路敷设部位的文字代号： 沿钢索敷设 SR 沿屋架或层架下弦敷设 BE 沿柱敷设 CLE 沿墙敷设 WE 沿天棚敷设 CE 在能进人的吊顶内敷设 ACE 暗敷在梁内 BC 暗敷在柱内 CLC 暗敷在墙内 WC 暗敷在屋面内或顶棚内 CC 暗敷在地面或地板内 FC 暗敷在不能进人的吊顶内 AC 以上内容由同辉水电暖安装工程有限公司提供
