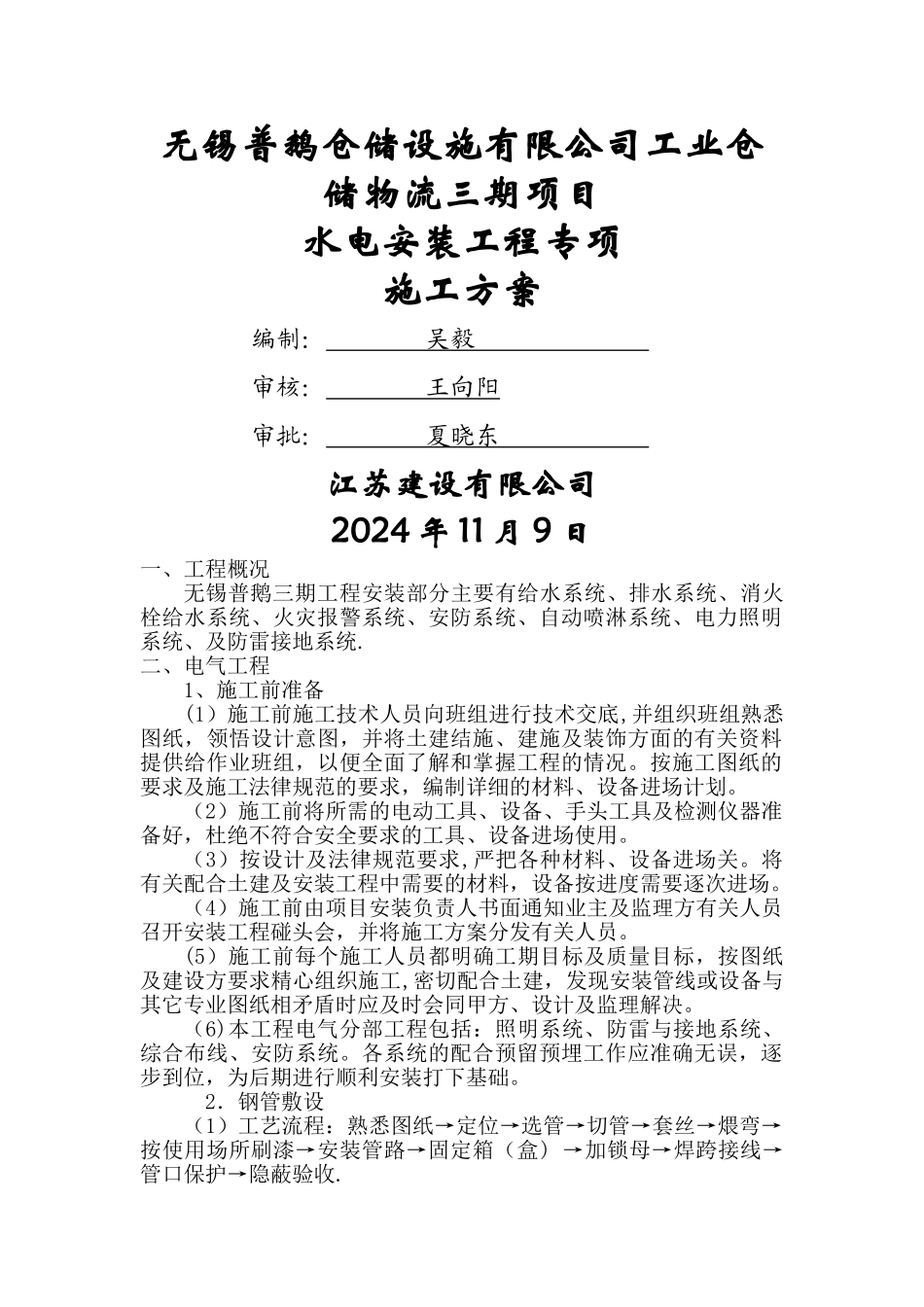

无锡普鹅仓储设施有限公司工业仓储物流三期项目水电安装工程专项施工方案 编制： 吴毅 审核： 王向阳 审批： 夏晓东 江苏建设有限公司2024 年 11 月 9 日一、工程概况无锡普鹅三期工程安装部分主要有给水系统、排水系统、消火栓给水系统、火灾报警系统、安防系统、自动喷淋系统、电力照明系统、及防雷接地系统.二、电气工程1、施工前准备(1）施工前施工技术人员向班组进行技术交底,并组织班组熟悉图纸，领悟设计意图，并将土建结施、建施及装饰方面的有关资料提供给作业班组，以便全面了解和掌握工程的情况。按施工图纸的要求及施工法律规范的要求，编制详细的材料、设备进场计划。（2）施工前将所需的电动工具、设备、手头工具及检测仪器准备好，杜绝不符合安全要求的工具、设备进场使用。（3）按设计及法律规范要求,严把各种材料、设备进场关。将有关配合土建及安装工程中需要的材料，设备按进度需要逐次进场。（4）施工前由项目安装负责人书面通知业主及监理方有关人员召开安装工程碰头会，并将施工方案分发有关人员。(5）施工前每个施工人员都明确工期目标及质量目标，按图纸及建设方要求精心组织施工,密切配合土建，发现安装管线或设备与其它专业图纸相矛盾时应及时会同甲方、设计及监理解决。（6)本工程电气分部工程包括：照明系统、防雷与接地系统、综合布线、安防系统。各系统的配合预留预埋工作应准确无误，逐步到位，为后期进行顺利安装打下基础。 2．钢管敷设（1）工艺流程：熟悉图纸→定位→选管→切管→套丝→煨弯→按使用场所刷漆→安装管路→固定箱（盒) →加锁母→焊跨接线→管口保护→隐蔽验收.（2）钢管在安装前应做防腐处理，一般先用除锈机或钢丝刷除锈，埋入砖墙的钢管外壁均要刷防锈漆，假如是室外土层里电缆保护钢管或电气配管,其钢管外壁还要刷二遍沥青油保护处理.所有钢管安装前管内要做试通处理，防止堵塞。(3）钢管敷设路径应严格按设计施工图作业，当有较大变动时应与甲方或监理联系，征得同意方可施工。施工中水平管做统一标高（以土建提供的+50 线为基准）。在固定箱(盒）前要对管口进行处理，以防毛刺损伤电缆。电线管线在过伸缩缝、沉降缝时做格控制管口标高及箱(盒）的标高.管口进入箱(盒)应顺直，配电箱上下管口应排列整齐，高度一致处理。（4）开关、插座盒及配电箱的上下配管管口均应加锁母，位置准确.（5)开关、插座盒在配合土建砌砖时应将盒面高出砖面 10mm 安装（如是竹胶板可不高出墙面)...
