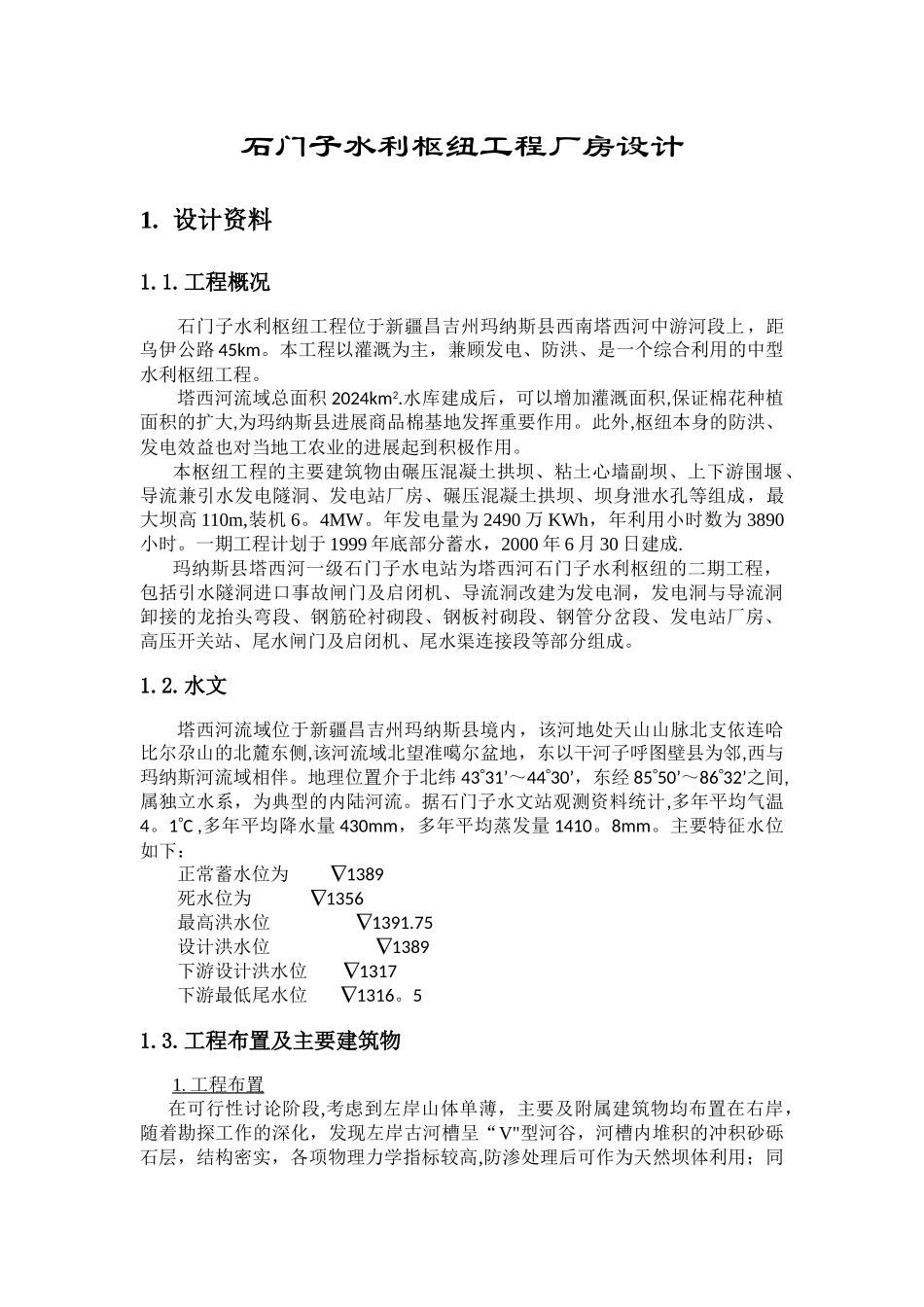

石门子水利枢纽工程厂房设计1. 设计资料1.1.工程概况石门子水利枢纽工程位于新疆昌吉州玛纳斯县西南塔西河中游河段上，距乌伊公路 45km。本工程以灌溉为主，兼顾发电、防洪、是一个综合利用的中型水利枢纽工程。塔西河流域总面积 2024km2.水库建成后，可以增加灌溉面积,保证棉花种植面积的扩大,为玛纳斯县进展商品棉基地发挥重要作用。此外,枢纽本身的防洪、发电效益也对当地工农业的进展起到积极作用。本枢纽工程的主要建筑物由碾压混凝土拱坝、粘土心墙副坝、上下游围堰、导流兼引水发电隧洞、发电站厂房、碾压混凝土拱坝、坝身泄水孔等组成，最大坝高 110m,装机 6。4MW。年发电量为 2490 万 KWh，年利用小时数为 3890小时。一期工程计划于 1999 年底部分蓄水，2000 年 6 月 30 日建成.玛纳斯县塔西河一级石门子水电站为塔西河石门子水利枢纽的二期工程，包括引水隧洞进口事故闸门及启闭机、导流洞改建为发电洞，发电洞与导流洞卸接的龙抬头弯段、钢筋砼衬砌段、钢板衬砌段、钢管分岔段、发电站厂房、高压开关站、尾水闸门及启闭机、尾水渠连接段等部分组成。1.2.水文塔西河流域位于新疆昌吉州玛纳斯县境内，该河地处天山山脉北支依连哈比尔尕山的北麓东侧,该河流域北望准噶尔盆地，东以干河子呼图壁县为邻,西与玛纳斯河流域相伴。地理位置介于北纬 4331’～4430’，东经 8550’～8632’之间,属独立水系，为典型的内陆河流。据石门子水文站观测资料统计,多年平均气温4。1C ,多年平均降水量 430mm，多年平均蒸发量 1410。8mm。主要特征水位如下：正常蓄水位为 1389死水位为 1356最高洪水位 1391.75设计洪水位 1389下游设计洪水位 1317下游最低尾水位 1316。51.3.工程布置及主要建筑物1 . 工程布置 在可行性讨论阶段,考虑到左岸山体单薄，主要及附属建筑物均布置在右岸，随着勘探工作的深化，发现左岸古河槽呈“V"型河谷，河槽内堆积的冲积砂砾石层，结构密实，各项物理力学指标较高,防渗处理后可作为天然坝体利用；同时查明右岸隧洞进出口存在边坡稳定问题。故在勘探工作后期，确定将主要及附属建筑物均布置在左岸，这里各建筑物工程地质条件相对较优。石门子电站枢纽的组成建筑物是主厂房、副厂房、变电站（包括升压站和开关站）、尾水渠及一些附属建筑物。作为一个引水式电站,导流洞穿越左岸山体，至左岸较平坦坡地进入下游河道，相应地，改造后的发电洞也经左岸山体输水入电站.本电站设计...
