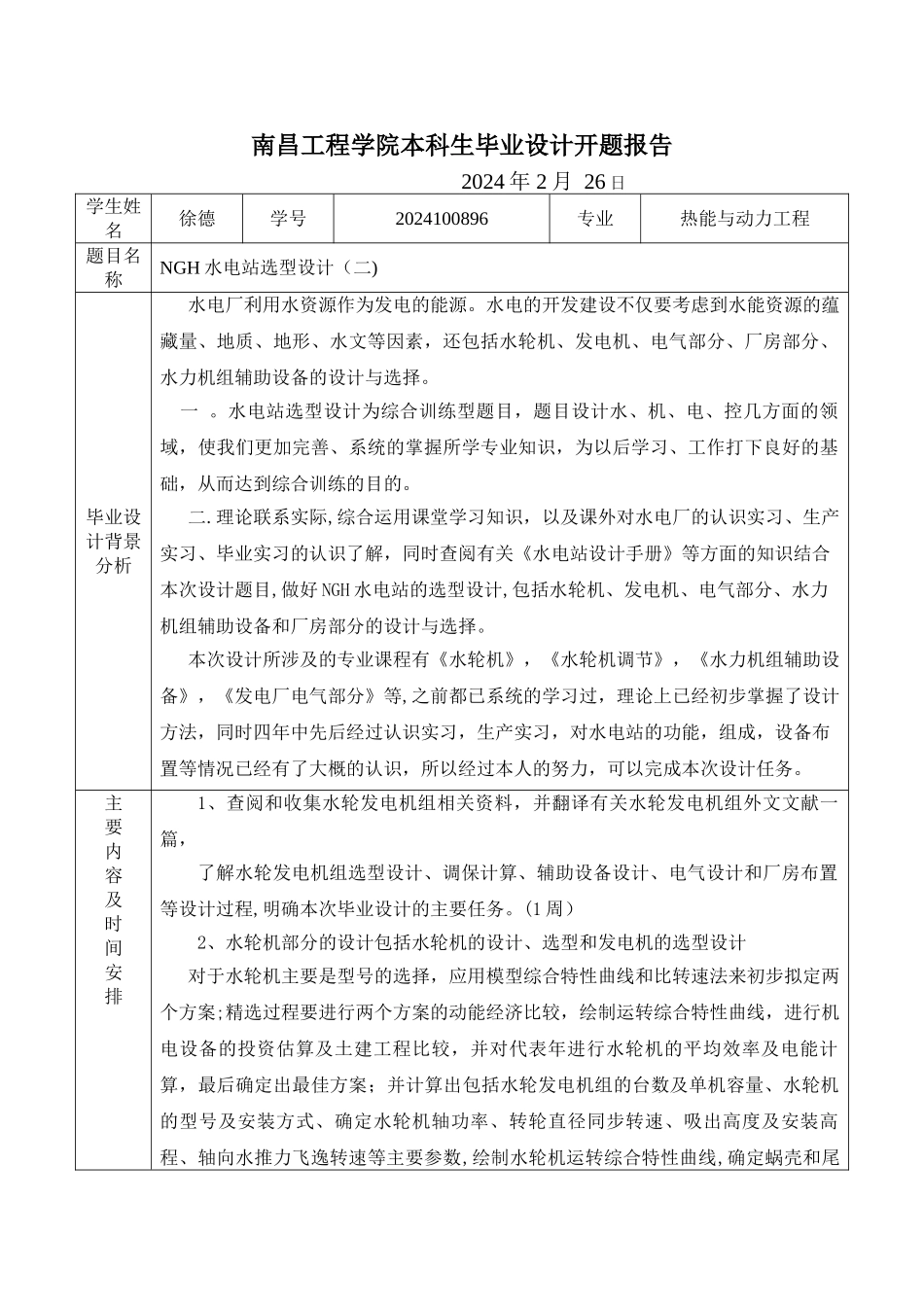

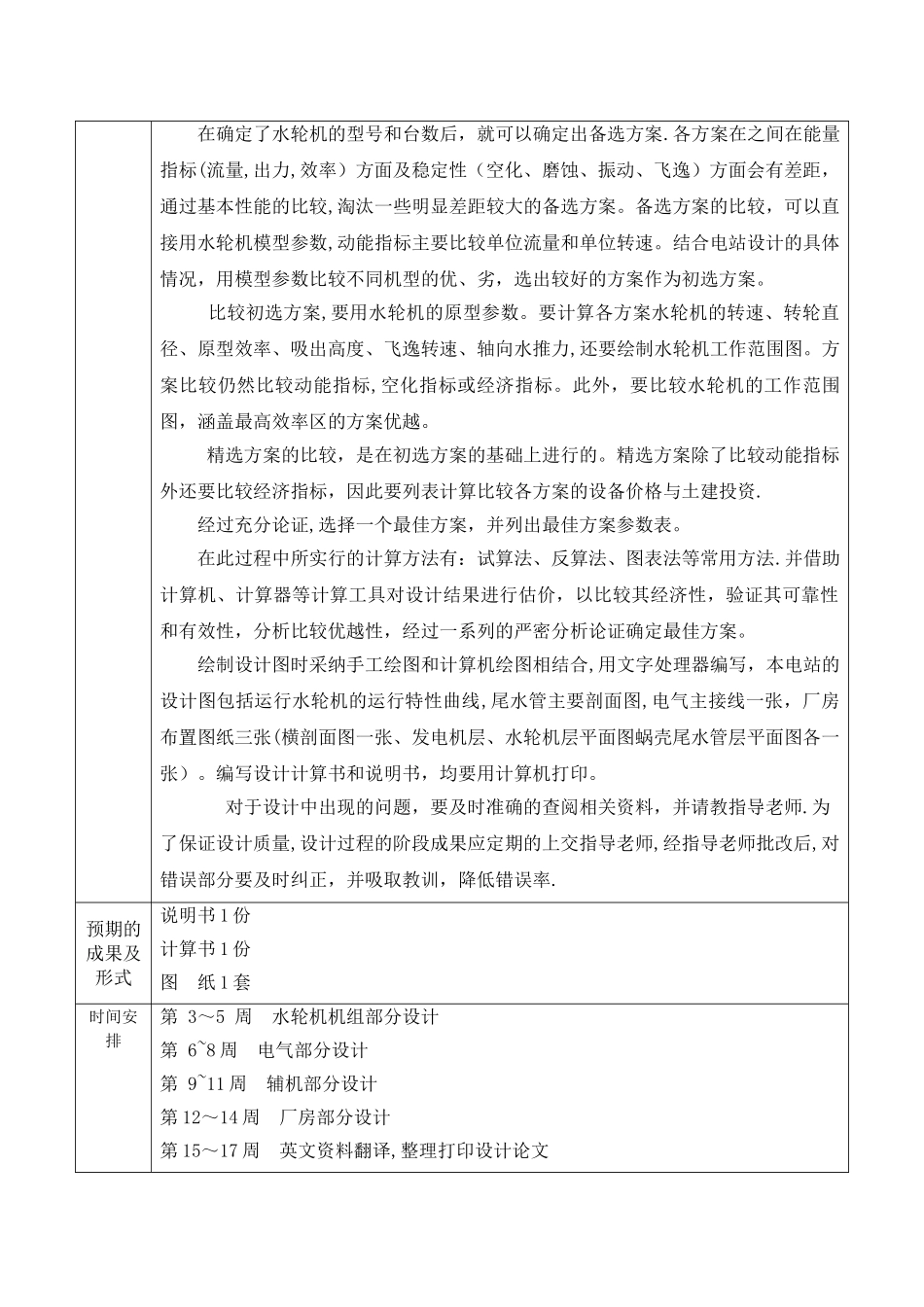

南昌工程学院本科生毕业设计开题报告 2024 年 2 月 26 日学生姓名徐德学号2024100896专业热能与动力工程题目名称NGH 水电站选型设计（二)毕业设计背景分析水电厂利用水资源作为发电的能源。水电的开发建设不仅要考虑到水能资源的蕴藏量、地质、地形、水文等因素，还包括水轮机、发电机、电气部分、厂房部分、水力机组辅助设备的设计与选择。 一 。水电站选型设计为综合训练型题目，题目设计水、机、电、控几方面的领域，使我们更加完善、系统的掌握所学专业知识，为以后学习、工作打下良好的基础，从而达到综合训练的目的。二.理论联系实际,综合运用课堂学习知识，以及课外对水电厂的认识实习、生产实习、毕业实习的认识了解，同时查阅有关《水电站设计手册》等方面的知识结合本次设计题目,做好 NGH 水电站的选型设计,包括水轮机、发电机、电气部分、水力机组辅助设备和厂房部分的设计与选择。本次设计所涉及的专业课程有《水轮机》，《水轮机调节》，《水力机组辅助设备》，《发电厂电气部分》等,之前都已系统的学习过，理论上已经初步掌握了设计方法，同时四年中先后经过认识实习，生产实习，对水电站的功能，组成，设备布置等情况已经有了大概的认识，所以经过本人的努力，可以完成本次设计任务。主要内容及时间安排1、查阅和收集水轮发电机组相关资料，并翻译有关水轮发电机组外文文献一篇，了解水轮发电机组选型设计、调保计算、辅助设备设计、电气设计和厂房布置等设计过程,明确本次毕业设计的主要任务。(1 周）2、水轮机部分的设计包括水轮机的设计、选型和发电机的选型设计对于水轮机主要是型号的选择，应用模型综合特性曲线和比转速法来初步拟定两个方案;精选过程要进行两个方案的动能经济比较，绘制运转综合特性曲线，进行机电设备的投资估算及土建工程比较，并对代表年进行水轮机的平均效率及电能计算，最后确定出最佳方案；并计算出包括水轮发电机组的台数及单机容量、水轮机的型号及安装方式、确定水轮机轴功率、转轮直径同步转速、吸出高度及安装高程、轴向水推力飞逸转速等主要参数,绘制水轮机运转综合特性曲线,确定蜗壳和尾水管的形式及尺寸以及水轮机相关的外形尺寸估算等。(3 周）3、调保计算及调速器、进水阀门等型号的选择.(0。5 周)3、辅助设备设计：包括油水气系统的设计。（1。5 周)4、电气部分设计：包括水电厂一次接入系统设计、电气主接线设计、短路电流计算及电气设备选择等。（1.5 周）5、厂房设计:包...
