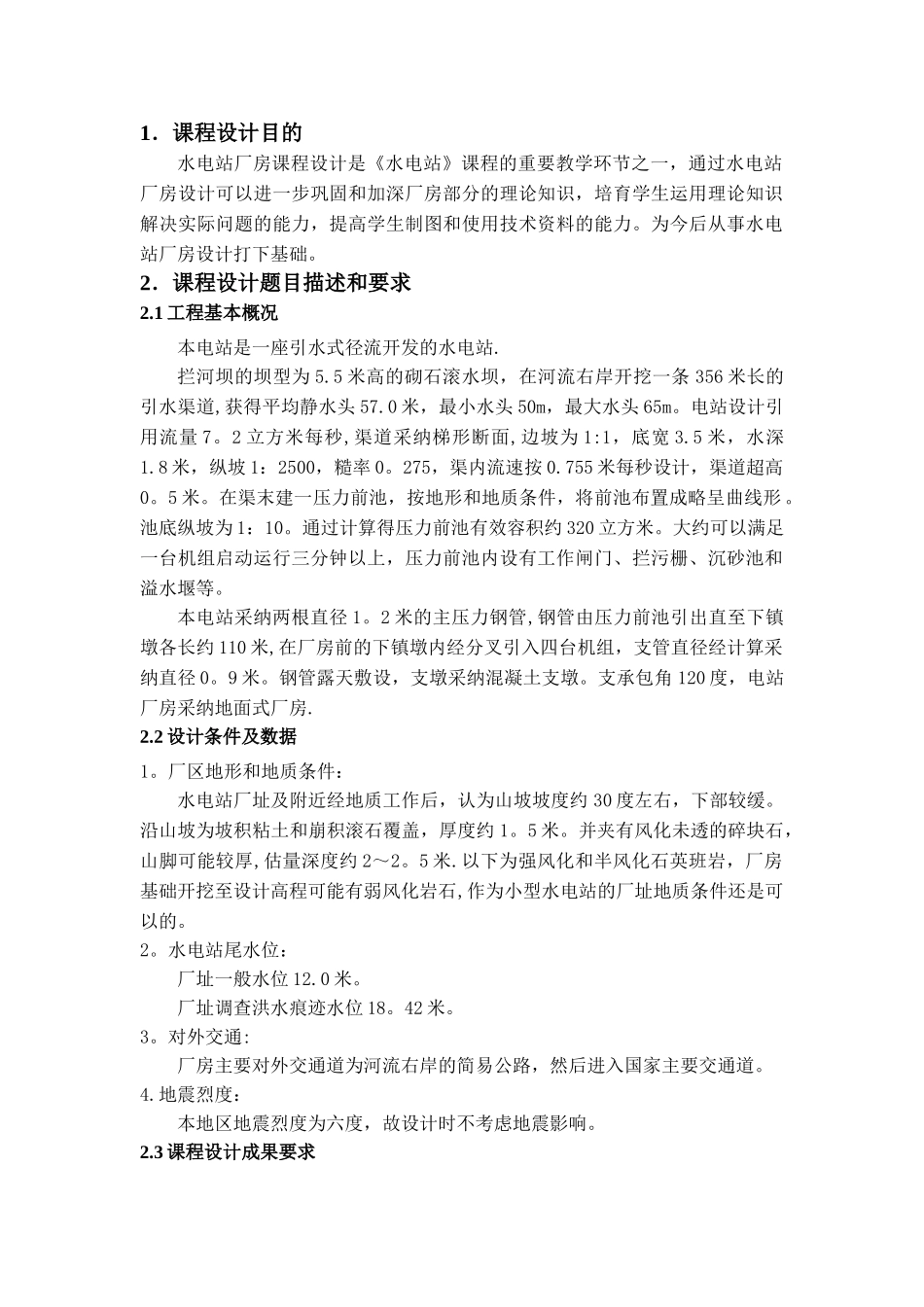

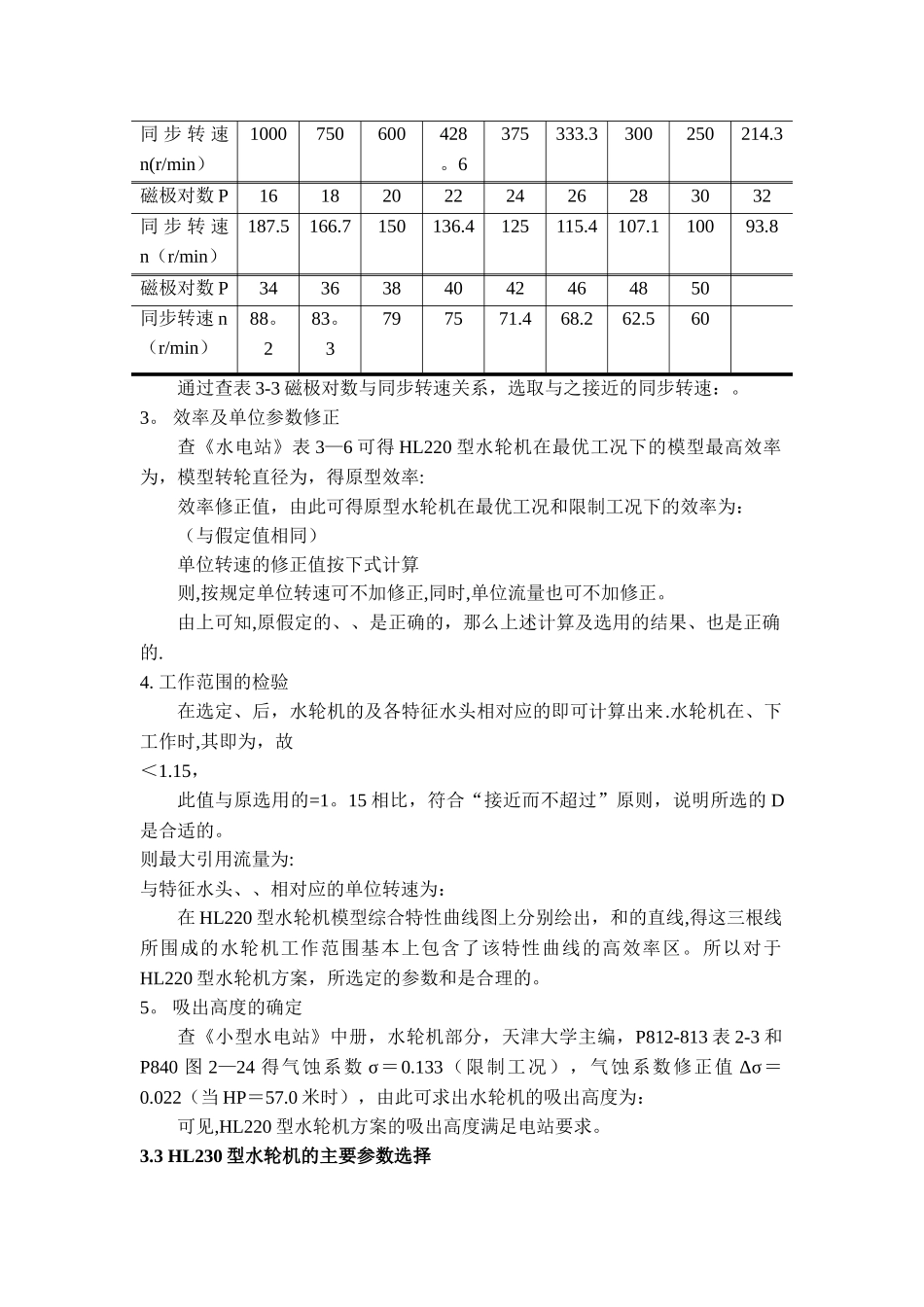

1．课程设计目的水电站厂房课程设计是《水电站》课程的重要教学环节之一，通过水电站厂房设计可以进一步巩固和加深厂房部分的理论知识，培育学生运用理论知识解决实际问题的能力，提高学生制图和使用技术资料的能力。为今后从事水电站厂房设计打下基础。2．课程设计题目描述和要求2.1 工程基本概况本电站是一座引水式径流开发的水电站.拦河坝的坝型为 5.5 米高的砌石滚水坝，在河流右岸开挖一条 356 米长的引水渠道,获得平均静水头 57.0 米，最小水头 50m，最大水头 65m。电站设计引用流量 7。2 立方米每秒,渠道采纳梯形断面,边坡为 1:1，底宽 3.5 米，水深1.8 米，纵坡 1：2500，糙率 0。275，渠内流速按 0.755 米每秒设计，渠道超高0。5 米。在渠末建一压力前池，按地形和地质条件，将前池布置成略呈曲线形 。池底纵坡为 1：10。通过计算得压力前池有效容积约 320 立方米。大约可以满足一台机组启动运行三分钟以上，压力前池内设有工作闸门、拦污栅、沉砂池和溢水堰等。本电站采纳两根直径 1。2 米的主压力钢管,钢管由压力前池引出直至下镇墩各长约 110 米,在厂房前的下镇墩内经分叉引入四台机组，支管直径经计算采纳直径 0。9 米。钢管露天敷设，支墩采纳混凝土支墩。支承包角 120 度，电站厂房采纳地面式厂房.2.2 设计条件及数据1。厂区地形和地质条件：水电站厂址及附近经地质工作后，认为山坡坡度约 30 度左右，下部较缓。沿山坡为坡积粘土和崩积滚石覆盖，厚度约 1。5 米。并夹有风化未透的碎块石，山脚可能较厚,估量深度约 2～2。5 米.以下为强风化和半风化石英班岩，厂房基础开挖至设计高程可能有弱风化岩石,作为小型水电站的厂址地质条件还是可以的。2。水电站尾水位：厂址一般水位 12.0 米。厂址调查洪水痕迹水位 18。42 米。3。对外交通:厂房主要对外交通道为河流右岸的简易公路，然后进入国家主要交通道。4.地震烈度：本地区地震烈度为六度，故设计时不考虑地震影响。2.3 课程设计成果要求厂房布置设计的内容为：根据给定的原始资料及机电设备，选择水轮机型号。决定厂房的型式及其在枢纽中的位置，进行厂区和厂房内部的布置，决定厂房的轮廓尺寸；计算管壁厚度并进行管壁应力分析。完成厂区布置及主、副厂房布置得设计；编写设计计算说明书。3．课程设计报告内容3.1 水轮机型号选择根据该水电站的水头：平均静水头 57。0 米、最小水头 50 米、最大水头 65 米。水头作用范围 50...
