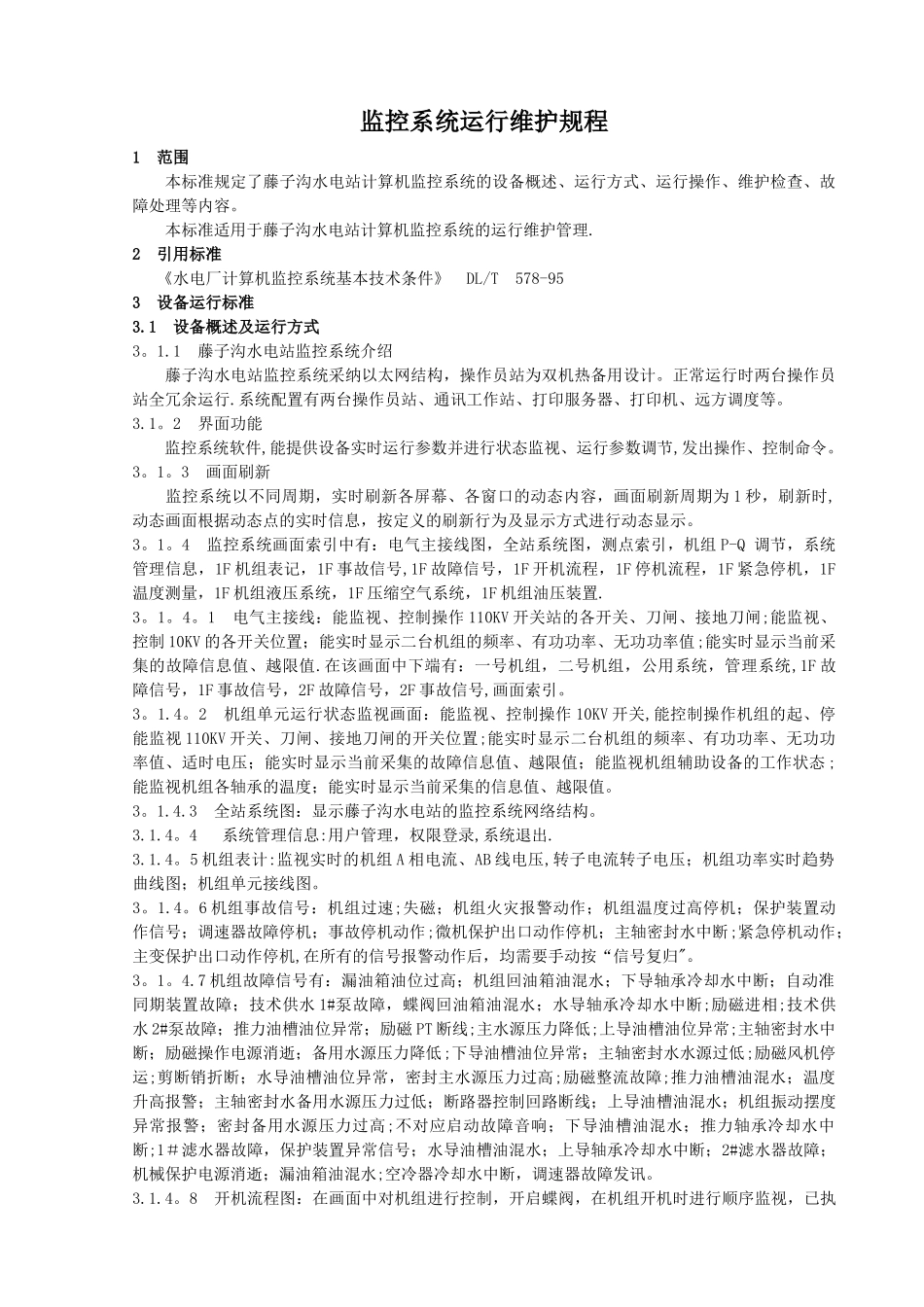

监控系统运行维护规程1 范围本标准规定了藤子沟水电站计算机监控系统的设备概述、运行方式、运行操作、维护检查、故障处理等内容。本标准适用于藤子沟水电站计算机监控系统的运行维护管理.2 引用标准《水电厂计算机监控系统基本技术条件》 DL/T 578-953 设备运行标准3.1 设备概述及运行方式3。1.1 藤子沟水电站监控系统介绍 藤子沟水电站监控系统采纳以太网结构，操作员站为双机热备用设计。正常运行时两台操作员站全冗余运行.系统配置有两台操作员站、通讯工作站、打印服务器、打印机、远方调度等。3.1。2 界面功能 监控系统软件,能提供设备实时运行参数并进行状态监视、运行参数调节,发出操作、控制命令。3。1。3 画面刷新 监控系统以不同周期，实时刷新各屏幕、各窗口的动态内容，画面刷新周期为 1 秒，刷新时,动态画面根据动态点的实时信息，按定义的刷新行为及显示方式进行动态显示。3。1。4 监控系统画面索引中有：电气主接线图，全站系统图，测点索引，机组 P-Q 调节，系统管理信息，1F 机组表记，1F 事故信号,1F 故障信号，1F 开机流程，1F 停机流程，1F 紧急停机，1F 温度测量，1F 机组液压系统，1F 压缩空气系统，1F 机组油压装置.3。1。4。1 电气主接线：能监视、控制操作 110KV 开关站的各开关、刀闸、接地刀闸;能监视、控制 10KV 的各开关位置；能实时显示二台机组的频率、有功功率、无功功率值;能实时显示当前采集的故障信息值、越限值.在该画面中下端有：一号机组，二号机组，公用系统，管理系统,1F 故障信号，1F 事故信号，2F 故障信号，2F 事故信号,画面索引。3。1.4。2 机组单元运行状态监视画面：能监视、控制操作 10KV 开关,能控制操作机组的起、停能监视 110KV 开关、刀闸、接地刀闸的开关位置;能实时显示二台机组的频率、有功功率、无功功率值、适时电压；能实时显示当前采集的故障信息值、越限值；能监视机组辅助设备的工作状态 ;能监视机组各轴承的温度；能实时显示当前采集的信息值、越限值。3。1.4.3 全站系统图：显示藤子沟水电站的监控系统网络结构。3.1.4。4 系统管理信息:用户管理，权限登录,系统退出.3.1.4。5 机组表计:监视实时的机组 A 相电流、AB 线电压,转子电流转子电压；机组功率实时趋势曲线图；机组单元接线图。3。1.4。6 机组事故信号：机组过速;失磁；机组火灾报警动作；机组温度过高停机；保护装置动作信号；调速器故障停机；事故停机动作;微机保护出...
