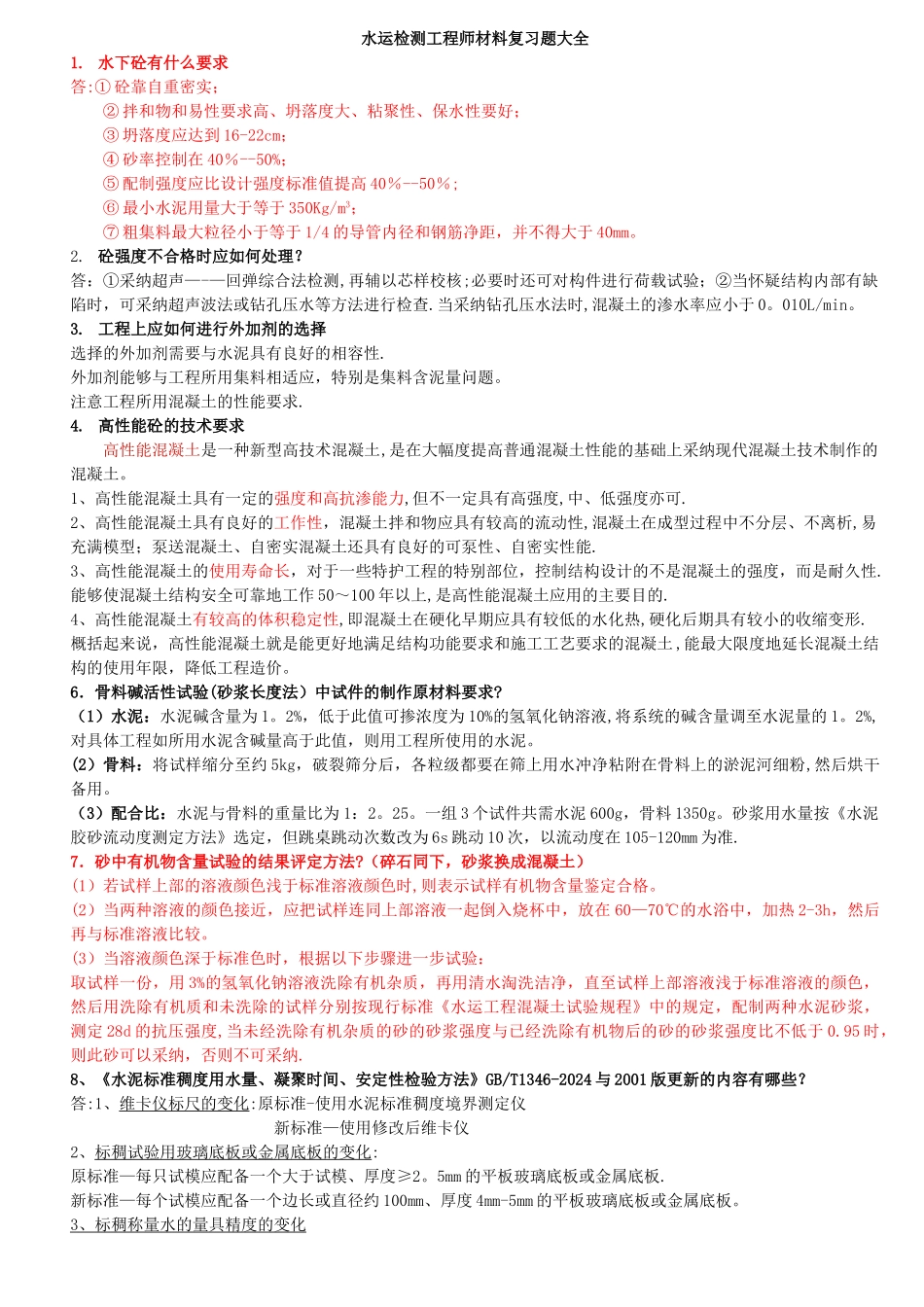

水运检测工程师材料复习题大全1. 水下砼有什么要求答:① 砼靠自重密实；② 拌和物和易性要求高、坍落度大、粘聚性、保水性要好；③ 坍落度应达到 16-22cm；④ 砂率控制在 40％--50%；⑤ 配制强度应比设计强度标准值提高 40％--50％;⑥ 最小水泥用量大于等于 350Kg/m3；⑦ 粗集料最大粒径小于等于 1/4 的导管内径和钢筋净距，并不得大于 40mm。2. 砼强度不合格时应如何处理？答：①采纳超声—-—回弹综合法检测,再辅以芯样校核;必要时还可对构件进行荷载试验；②当怀疑结构内部有缺陷时，可采纳超声波法或钻孔压水等方法进行检查.当采纳钻孔压水法时,混凝土的渗水率应小于 0。010L/min。3. 工程上应如何进行外加剂的选择选择的外加剂需要与水泥具有良好的相容性.外加剂能够与工程所用集料相适应，特别是集料含泥量问题。注意工程所用混凝土的性能要求.4. 高性能砼的技术要求高性能混凝土是一种新型高技术混凝土,是在大幅度提高普通混凝土性能的基础上采纳现代混凝土技术制作的混凝土。1、高性能混凝土具有一定的强度和高抗渗能力,但不一定具有高强度,中、低强度亦可.2、高性能混凝土具有良好的工作性，混凝土拌和物应具有较高的流动性,混凝土在成型过程中不分层、不离析,易充满模型；泵送混凝土、自密实混凝土还具有良好的可泵性、自密实性能.3、高性能混凝土的使用寿命长，对于一些特护工程的特别部位，控制结构设计的不是混凝土的强度，而是耐久性.能够使混凝土结构安全可靠地工作 50～100 年以上,是高性能混凝土应用的主要目的.4、高性能混凝土有较高的体积稳定性,即混凝土在硬化早期应具有较低的水化热,硬化后期具有较小的收缩变形.概括起来说，高性能混凝土就是能更好地满足结构功能要求和施工工艺要求的混凝土 ,能最大限度地延长混凝土结构的使用年限，降低工程造价。6．骨料碱活性试验(砂浆长度法）中试件的制作原材料要求?（1）水泥：水泥碱含量为 1。2%，低于此值可掺浓度为 10%的氢氧化钠溶液,将系统的碱含量调至水泥量的 1。2%,对具体工程如所用水泥含碱量高于此值，则用工程所使用的水泥。(2）骨料：将试样缩分至约 5kg，破裂筛分后，各粒级都要在筛上用水冲净粘附在骨料上的淤泥河细粉,然后烘干备用。（3）配合比：水泥与骨料的重量比为 1：2。25。一组 3 个试件共需水泥 600g，骨料 1350g。砂浆用水量按《水泥胶砂流动度测定方法》选定，但跳桌跳动次数改为 6s 跳动 10 次，以流动度在 105-120mm...
