永宁110KV变电站调试方案

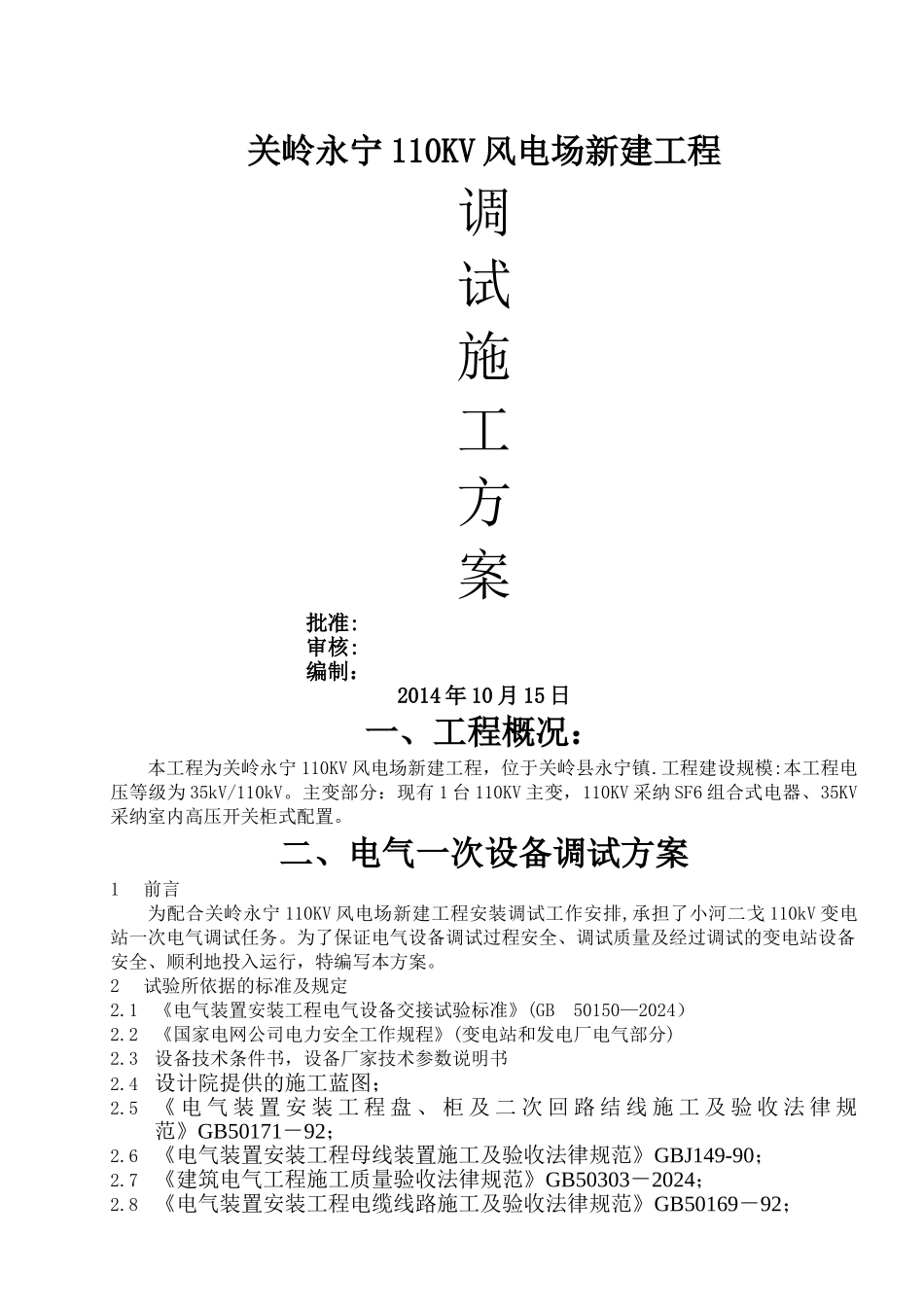

永宁110KV变电站调试方案_第1页
1/15
永宁110KV变电站调试方案_第2页
2/15

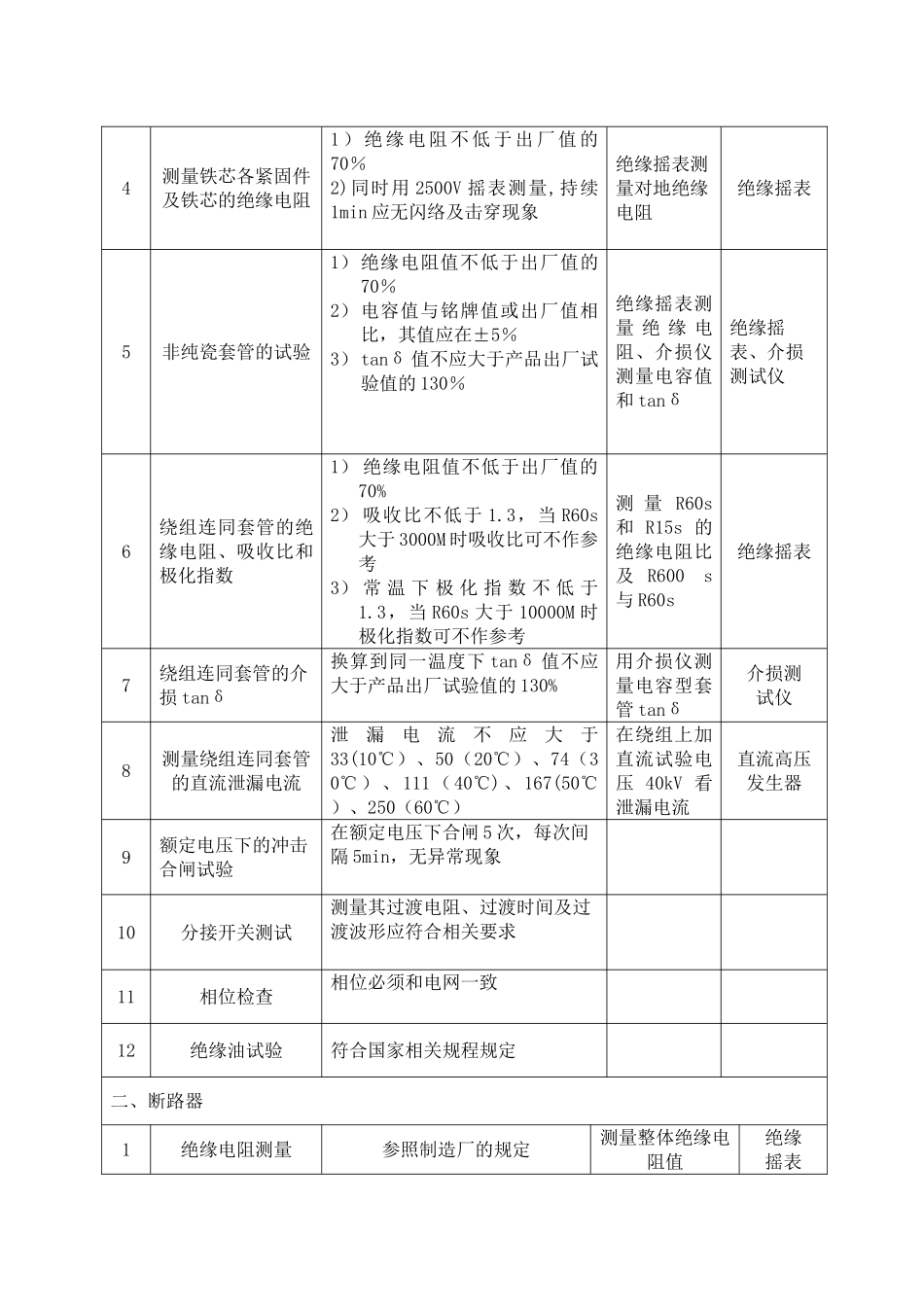

永宁110KV变电站调试方案_第3页
3/15
关岭永宁 110KV 风电场新建工程调试施工方案批准:审核:编制:2014 年 10 月 15 日一、工程概况:本工程为关岭永宁 110KV 风电场新建工程,位于关岭县永宁镇.工程建设规模:本工程电压等级为 35kV/110kV。主变部分:现有 1 台 110KV 主变,110KV 采纳 SF6 组合式电器、35KV采纳室内高压开关柜式配置。二、电气一次设备调试方案1前言为配合关岭永宁 110KV 风电场新建工程安装调试工作安排,承担了小河二戈 110kV 变电站一次电气调试任务。为了保证电气设备调试过程安全、调试质量及经过调试的变电站设备安全、顺利地投入运行,特编写本方案。2试验所依据的标准及规定2.1《电气装置安装工程电气设备交接试验标准》(GB 50150—2024)2.2《国家电网公司电力安全工作规程》(变电站和发电厂电气部分)2.3设备技术条件书,设备厂家技术参数说明书2.4 设计院提供的施工蓝图;2.5 《 电 气 装 置 安 装 工 程 盘 、 柜 及 二 次 回 路 结 线 施 工 及 验 收 法 律 规范》GB50171-92;2.6 《电气装置安装工程母线装置施工及验收法律规范》GBJ149-90;2.7 《建筑电气工程施工质量验收法律规范》GB50303-2024;2.8 《电气装置安装工程电缆线路施工及验收法律规范》GB50169-92;2.9 《电气装置安装工程电气设备交接试验标准》GB50168—92;2.10 《电气装置安装工程接地装置施工及验收法律规范》 GB50169-922.11 《电气装置安装工程高压电气施工及验收法律规范》 GBJ147—902.12 《电气装置安装工程电气照明装置施工及验收法律规范》GB50259—962.13 国家或行业现行标准法律规范及图集2.14 我公司现有的经济、技术、人员、装备的实力2.15 国家建筑安装工程现行施工及验收法律规范、规程、标准2.16 国家建筑安装工程现行工程质量验收、检验评定标准2.17 国家现行强制性标准文件2.18 国务院令第 279 号《建设工程质量管理条例》2.19 国务院令第 393 号《建设工程安全生产管理条例》3调试应具备的条件3.1一次设备安装完毕,并进行了调整,操作可靠;3.2安装机具大部分撤离现场,保证调试顺利进行;3.3所有一次设备与母线脱离;3.4土建施工撤离现场;4电气设备调试范围4。1 电气一次部分:1)电力变压器2)断路器3)电流、电压互感器4)隔离开关5)并联电容器6)避雷器7)高压开关柜8)站用变压器9)电力电缆5调试项目:一、变压器序号试验项目推断标准试验方法使用仪器1测量绕组连同套管的直流电阻1)...
