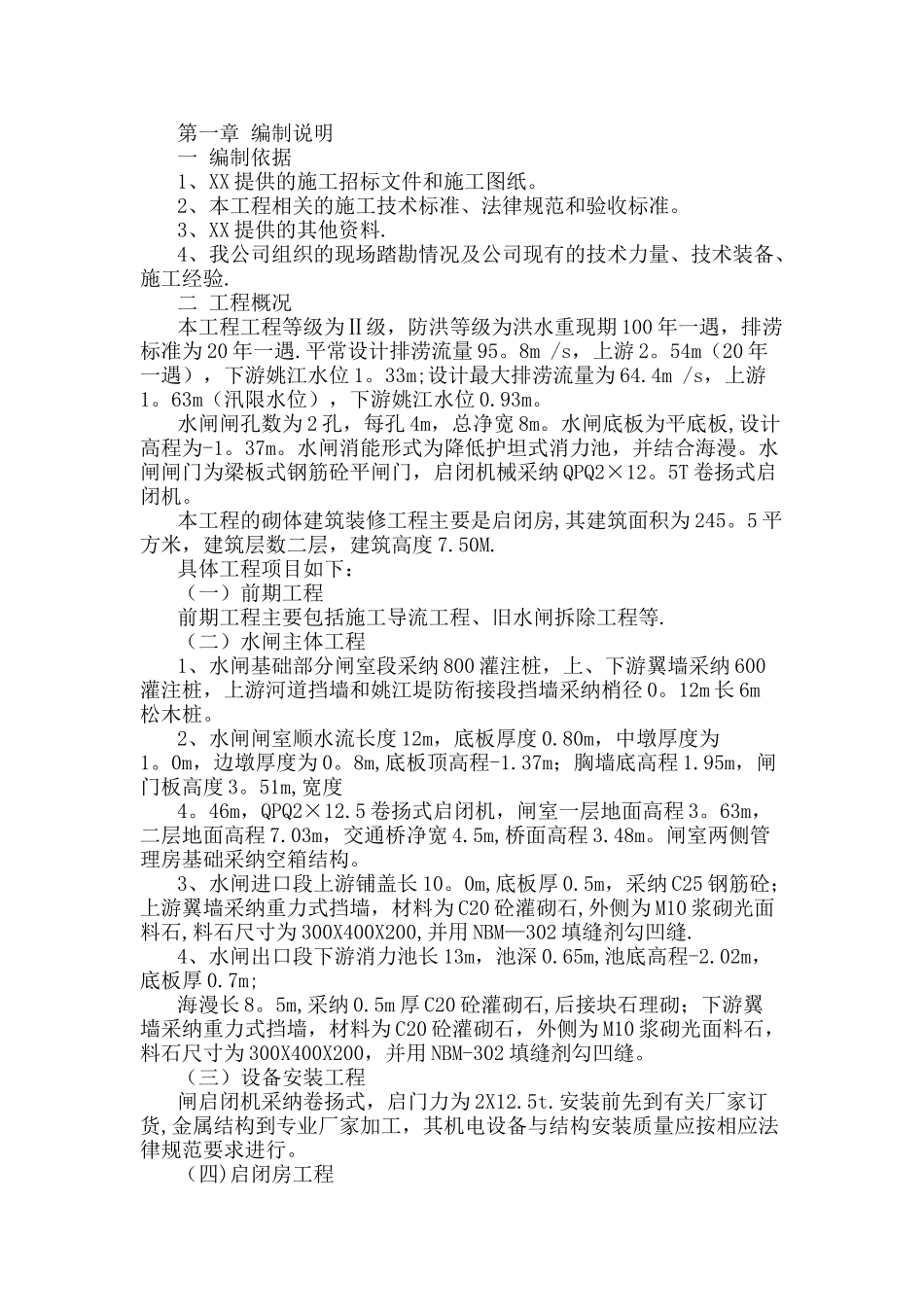

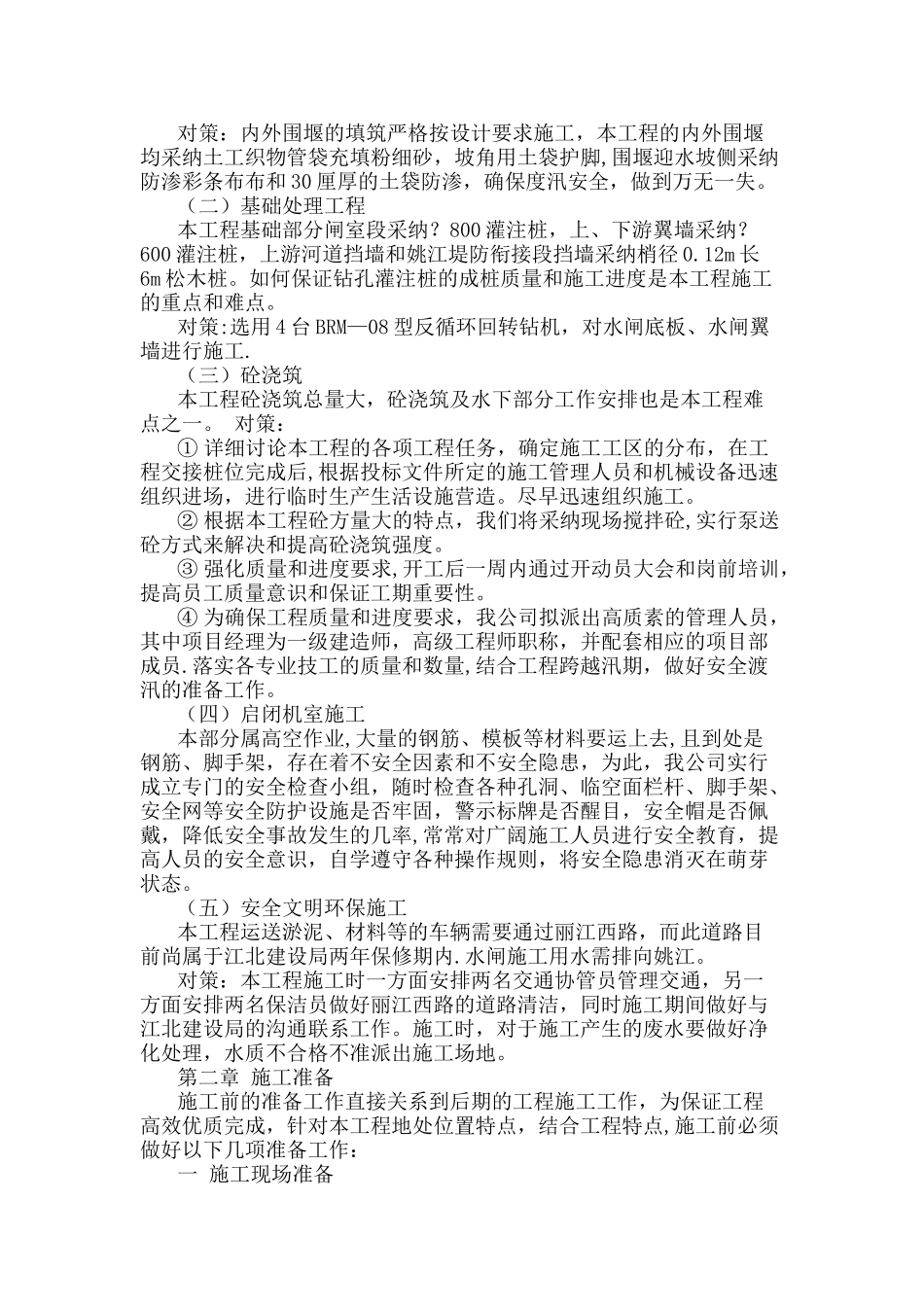

第一章 编制说明一 编制依据1、XX 提供的施工招标文件和施工图纸。2、本工程相关的施工技术标准、法律规范和验收标准。3、XX 提供的其他资料.4、我公司组织的现场踏勘情况及公司现有的技术力量、技术装备、施工经验.二 工程概况本工程工程等级为Ⅱ级,防洪等级为洪水重现期 100 年一遇,排涝标准为 20 年一遇.平常设计排涝流量 95。8m /s,上游 2。54m(20 年一遇),下游姚江水位 1。33m;设计最大排涝流量为 64.4m /s,上游1。63m(汛限水位),下游姚江水位 0.93m。水闸闸孔数为 2 孔,每孔 4m,总净宽 8m。水闸底板为平底板,设计高程为-1。37m。水闸消能形式为降低护坦式消力池,并结合海漫。水闸闸门为梁板式钢筋砼平闸门,启闭机械采纳 QPQ2×12。5T 卷扬式启闭机。本工程的砌体建筑装修工程主要是启闭房,其建筑面积为 245。5 平方米,建筑层数二层,建筑高度 7.50M.具体工程项目如下:(一)前期工程前期工程主要包括施工导流工程、旧水闸拆除工程等.(二)水闸主体工程1、水闸基础部分闸室段采纳 800 灌注桩,上、下游翼墙采纳 600灌注桩,上游河道挡墙和姚江堤防衔接段挡墙采纳梢径 0。12m 长 6m松木桩。2、水闸闸室顺水流长度 12m,底板厚度 0.80m,中墩厚度为1。0m,边墩厚度为 0。8m,底板顶高程-1.37m;胸墙底高程 1.95m,闸门板高度 3。51m,宽度4。46m,QPQ2×12.5 卷扬式启闭机,闸室一层地面高程 3。63m,二层地面高程 7.03m,交通桥净宽 4.5m,桥面高程 3.48m。闸室两侧管理房基础采纳空箱结构。3、水闸进口段上游铺盖长 10。0m,底板厚 0.5m,采纳 C25 钢筋砼;上游翼墙采纳重力式挡墙,材料为 C20 砼灌砌石,外侧为 M10 浆砌光面料石,料石尺寸为 300X400X200,并用 NBM—302 填缝剂勾凹缝.4、水闸出口段下游消力池长 13m,池深 0.65m,池底高程-2.02m,底板厚 0.7m;海漫长 8。5m,采纳 0.5m 厚 C20 砼灌砌石,后接块石理砌;下游翼墙采纳重力式挡墙,材料为 C20 砼灌砌石,外侧为 M10 浆砌光面料石,料石尺寸为 300X400X200,并用 NBM-302 填缝剂勾凹缝。(三)设备安装工程闸启闭机采纳卷扬式,启门力为 2X12.5t.安装前先到有关厂家订货,金属结构到专业厂家加工,其机电设备与结构安装质量应按相应法律规范要求进行。(四)启闭房工程本工程上部结构采纳框架体系。结构安全等级为二级,抗震设防烈度为 6 度,抗震等级为四级。场地类别三类,地面粗糙度为 B 类...
