型钢悬挑脚手架(阳角B)计算

型钢悬挑脚手架(阳角B)计算_第1页
1/13
型钢悬挑脚手架(阳角B)计算_第2页
2/13
型钢悬挑脚手架(阳角B)计算_第3页
3/13

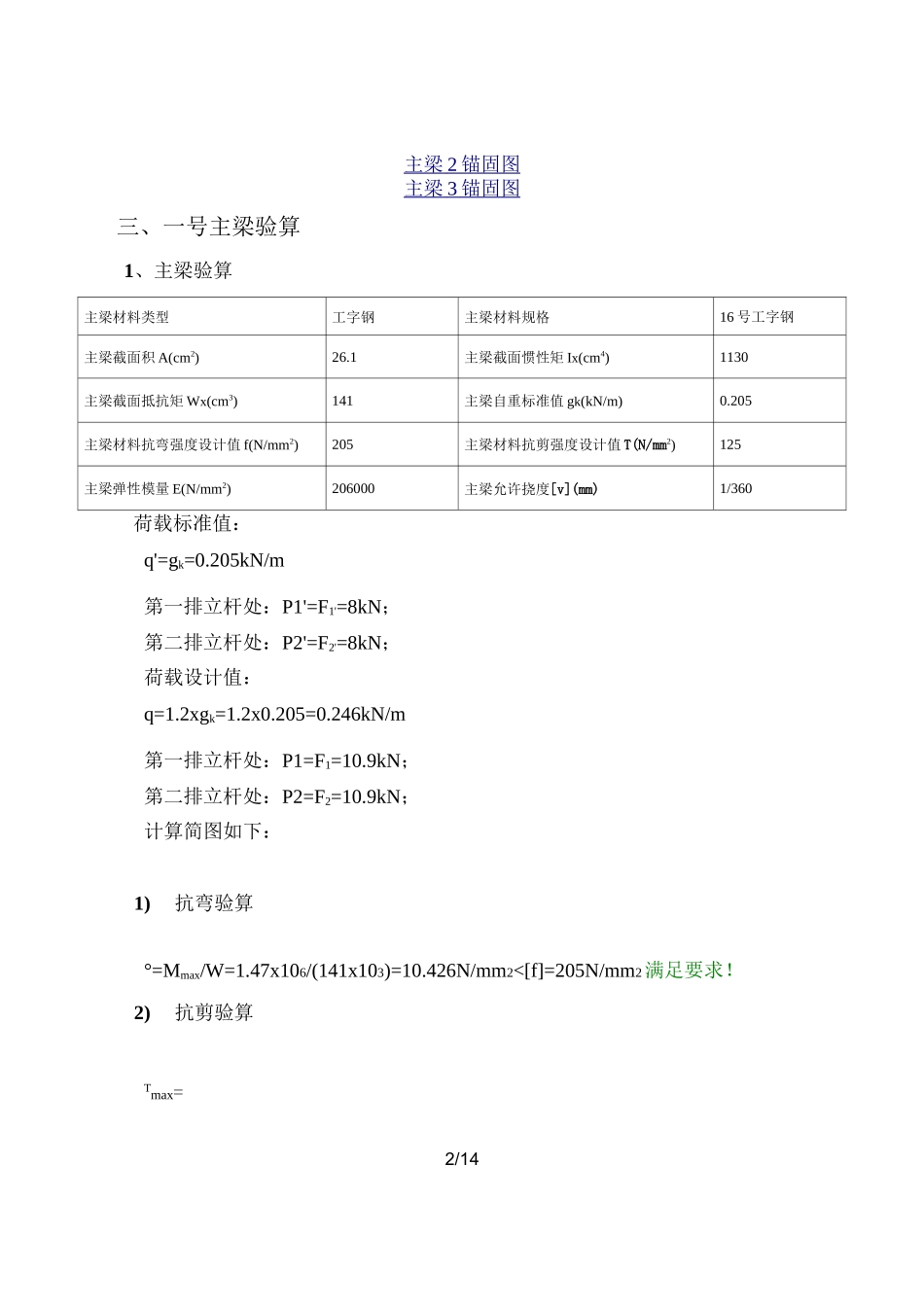

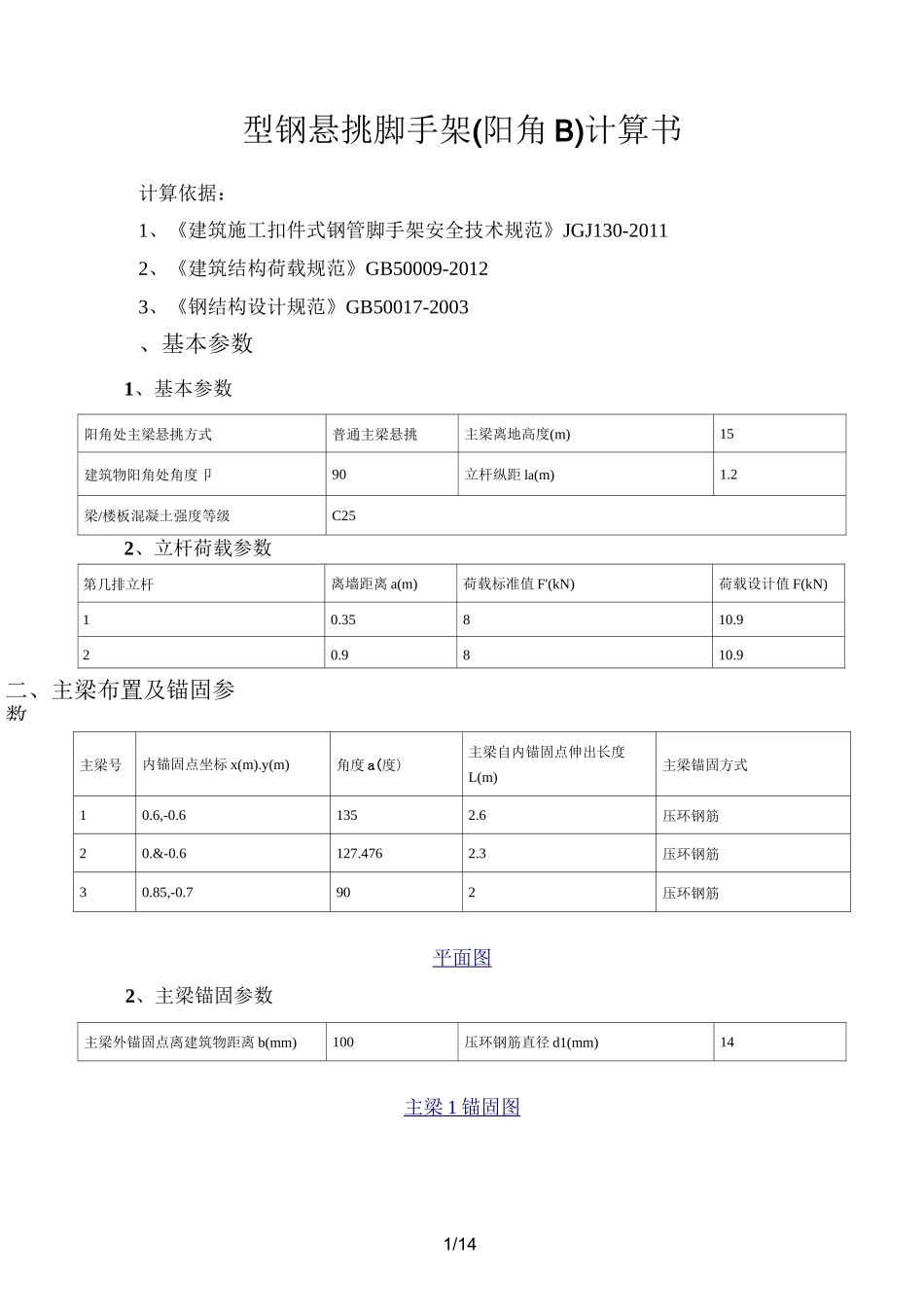

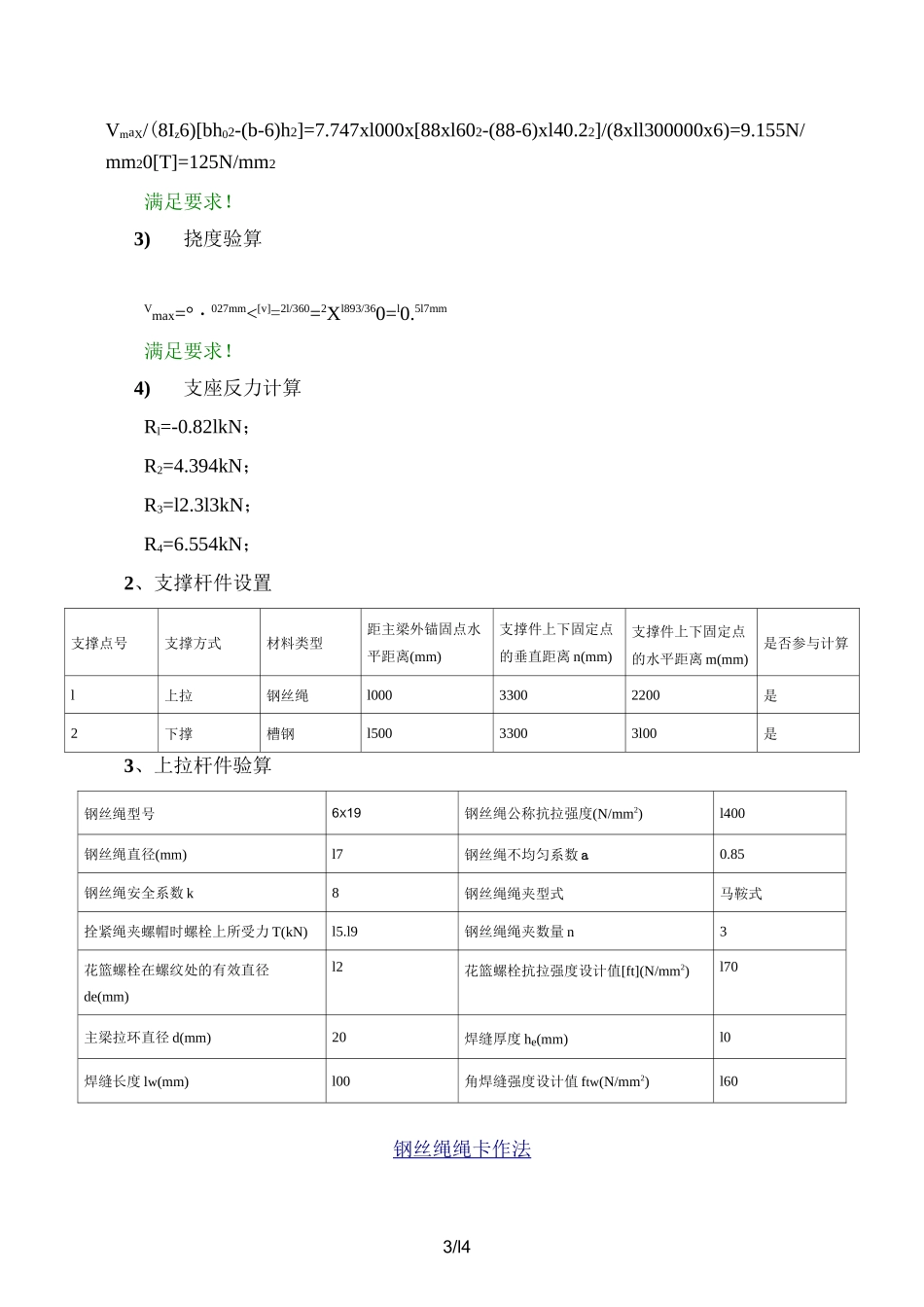

1/14第几排立杆离墙距离 a(m)荷载标准值 F'(kN)荷载设计值 F(kN)10.35810.920.9810.9二、主梁布置及锚固参数型钢悬挑脚手架(阳角 B)计算书计算依据:1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑结构荷载规范》GB50009-20123、《钢结构设计规范》GB50017-2003、基本参数1、基本参数阳角处主梁悬挑方式普通主梁悬挑主梁离地高度(m)15建筑物阳角处角度卩90立杆纵距 la(m)1.2梁/楼板混凝土强度等级C252、立杆荷载参数主梁号内锚固点坐标 x(m).y(m)角度 a(度)主梁自内锚固点伸出长度L(m)主梁锚固方式10.6,-0.61352.6压环钢筋20.&-0.6127.4762.3压环钢筋30.85,-0.7902压环钢筋平面图2、主梁锚固参数主梁外锚固点离建筑物距离 b(mm)100压环钢筋直径 d1(mm)14主梁 1 锚固图 主梁 2 锚固图 主梁 3 锚固图 三、一号主梁验算1、主梁验算主梁材料类型工字钢主梁材料规格16 号工字钢主梁截面积 A(cm2)26.1主梁截面惯性矩 Ix(cm4)1130主梁截面抵抗矩 Wx(cm3)141主梁自重标准值 gk(kN/m)0.205主梁材料抗弯强度设计值 f(N/mm2)205主梁材料抗剪强度设计值 T(N/mm2)125主梁弹性模量 E(N/mm2)206000主梁允许挠度[v](mm)1/360荷载标准值:q'=gk=0.205kN/m第一排立杆处:P1'=F1'=8kN;第二排立杆处:P2'=F2'=8kN;荷载设计值:q=1.2xgk=1.2x0.205=0.246kN/m第一排立杆处:P1=F1=10.9kN;第二排立杆处:P2=F2=10.9kN;计算简图如下:1)抗弯验算°=Mmax/W=1.47x106/(141x103)=10.426N/mm2<[f]=205N/mm2满足要求!2)抗剪验算Tmax=2/143/l4VmaX/(8Iz6)[bh02-(b-6)h2]=7.747xl000x[88xl602-(88-6)xl40.22]/(8xll300000x6)=9.155N/mm20[T]=125N/mm2满足要求!3)挠度验算Vmax=°・027mm<[v]=2l/360=2Xl893/360=l0.5l7mm满足要求!4)支座反力计算Rl=-0.82lkN;R2=4.394kN;R3=l2.3l3kN;R4=6.554kN;2、支撑杆件设置支撑点号支撑方式材料类型距主梁外锚固点水平距离(mm)支撑件上下固定点的垂直距离 n(mm)支撑件上下固定点的水平距离 m(mm)是否参与计算l上拉钢丝绳l00033002200是2下撑槽钢l50033003l00是3、上拉杆件验算钢丝绳型号6X19钢丝绳公称抗拉强度(N/mm2)l400钢丝绳直径(mm)l7钢丝绳不均匀系数 a0.85钢丝绳安全系数 k8钢丝绳绳夹型式马鞍式拴紧绳夹螺帽时螺栓上所受力 T(kN)l5.l9钢丝绳绳夹数量 n3花篮螺栓在螺纹处的有效直径de(mm)l2花篮螺栓抗拉强度设计值[ft](N/mm2)l70主梁拉环直径 d(mm)20焊缝厚度 he(mm)l0...
