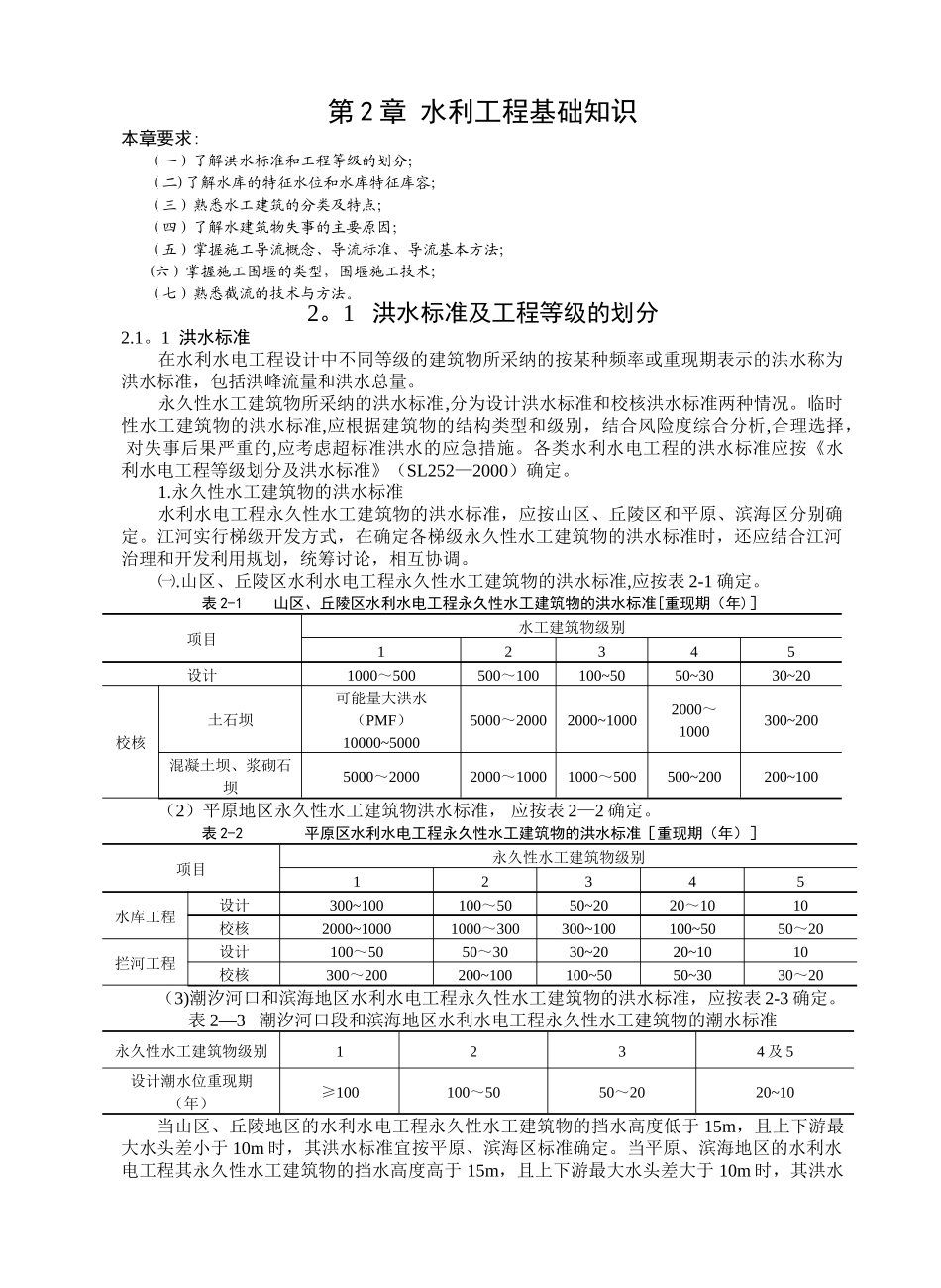

第 2 章 水利工程基础知识本章要求:(一)了解洪水标准和工程等级的划分;(二)了解水库的特征水位和水库特征库容;(三)熟悉水工建筑的分类及特点;(四)了解水建筑物失事的主要原因;(五)掌握施工导流概念、导流标准、导流基本方法;(六)掌握施工围堰的类型,围堰施工技术;(七)熟悉截流的技术与方法。2。1 洪水标准及工程等级的划分2.1。1 洪水标准在水利水电工程设计中不同等级的建筑物所采纳的按某种频率或重现期表示的洪水称为洪水标准,包括洪峰流量和洪水总量。永久性水工建筑物所采纳的洪水标准,分为设计洪水标准和校核洪水标准两种情况。临时性水工建筑物的洪水标准,应根据建筑物的结构类型和级别,结合风险度综合分析,合理选择, 对失事后果严重的,应考虑超标准洪水的应急措施。各类水利水电工程的洪水标准应按《水利水电工程等级划分及洪水标准》(SL252—2000)确定。1.永久性水工建筑物的洪水标准水利水电工程永久性水工建筑物的洪水标准,应按山区、丘陵区和平原、滨海区分别确定。江河实行梯级开发方式,在确定各梯级永久性水工建筑物的洪水标准时,还应结合江河治理和开发利用规划,统筹讨论,相互协调。㈠.山区、丘陵区水利水电工程永久性水工建筑物的洪水标准,应按表 2-1 确定。表 2-1 山区、丘陵区水利水电工程永久性水工建筑物的洪水标准[重现期(年)] 项目水工建筑物级别12345设计1000~500500~100100~5050~3030~20校核土石坝可能量大洪水(PMF)10000~50005000~20002000~10002000~1000300~200混凝土坝、浆砌石坝5000~20002000~10001000~500500~200200~100(2)平原地区永久性水工建筑物洪水标准, 应按表 2—2 确定。表 2-2 平原区水利水电工程永久性水工建筑物的洪水标准[重现期(年)]项目永久性水工建筑物级别12345水库工程设计300~100100~5050~2020~1010校核2000~10001000~300300~100100~5050~20拦河工程设计100~5050~3030~2020~1010校核300~200200~100100~5050~3030~20(3)潮汐河口和滨海地区水利水电工程永久性水工建筑物的洪水标准,应按表 2-3 确定。表 2—3 潮汐河口段和滨海地区水利水电工程永久性水工建筑物的潮水标准永久性水工建筑物级别1234 及 5设计潮水位重现期(年)≥100100~5050~2020~10当山区、丘陵地区的水利水电工程永久性水工建筑物的挡水高度低于 15m,且上下游最大水头差小于 10m 时,其洪水标准宜按平原、滨海区标准确定。当平原、滨海地区的...
