外墙花岗岩点挂技术交底VIP专享

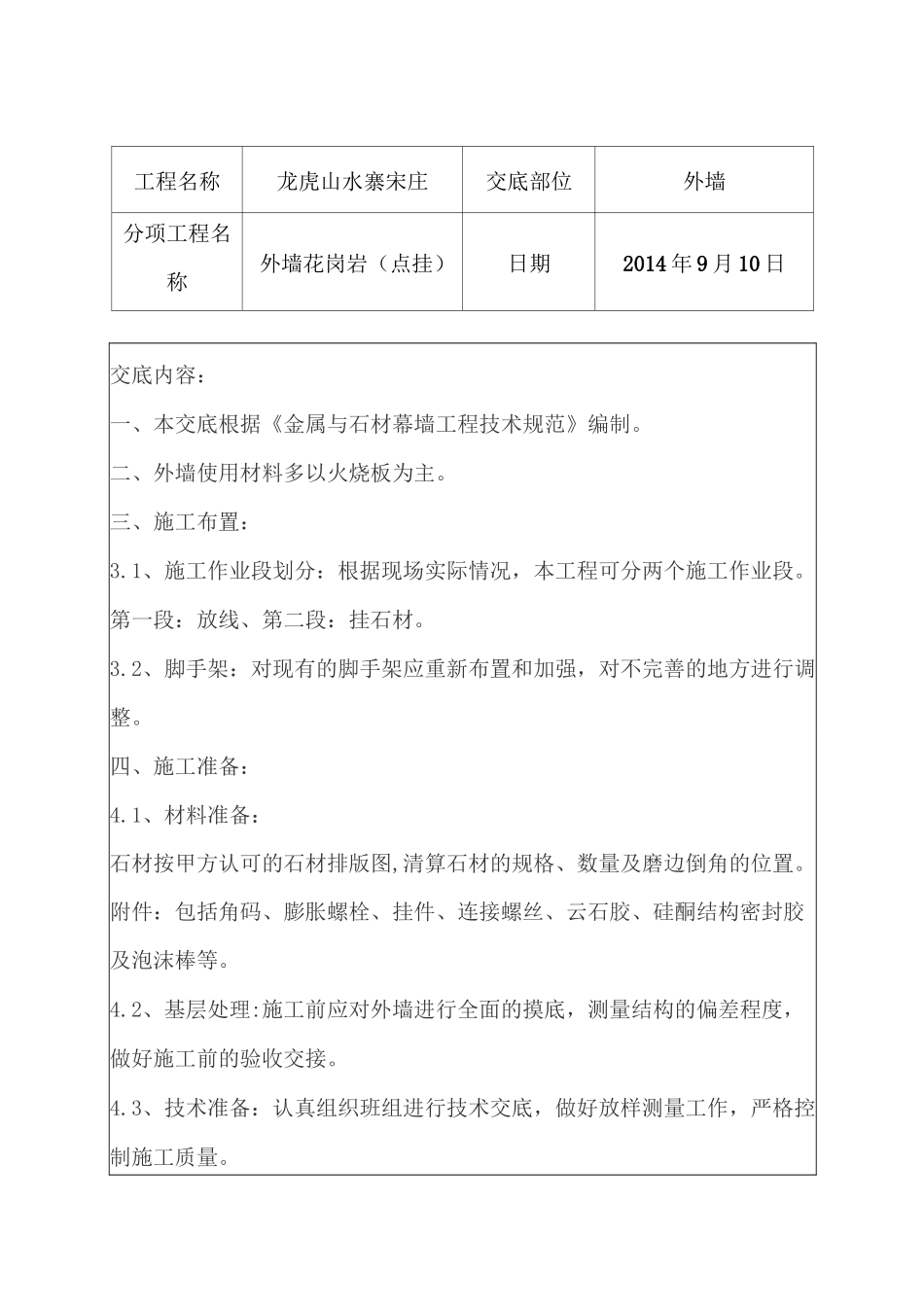

工程名称龙虎山水寨宋庄交底部位外墙分项工程名称外墙花岗岩（点挂）日期2014 年 9 月 10 日交底内容：一、本交底根据《金属与石材幕墙工程技术规范》编制。二、外墙使用材料多以火烧板为主。三、施工布置：3.1、施工作业段划分：根据现场实际情况，本工程可分两个施工作业段。第一段：放线、第二段：挂石材。3.2、脚手架：对现有的脚手架应重新布置和加强，对不完善的地方进行调整。四、施工准备：4.1、材料准备：石材按甲方认可的石材排版图,清算石材的规格、数量及磨边倒角的位置。附件：包括角码、膨胀螺栓、挂件、连接螺丝、云石胶、硅酮结构密封胶及泡沫棒等。4.2、基层处理:施工前应对外墙进行全面的摸底，测量结构的偏差程度，做好施工前的验收交接。4.3、技术准备：认真组织班组进行技术交底，做好放样测量工作，严格控制施工质量。4.4、作业条件：工程名称龙虎山水寨宋庄交底部位外墙分项工程名称外墙花岗岩（点挂）日期2014 年 9 月 10 日1）、根据设计图纸所提供的轴线水平控制线进行实测施工放线工作并做好交接验收，主要包括外墙轴线、楼层水平线。门窗套处需要协调确定。2）、安装前，结构基层的所有的水、电、管道、线路作业全部完成，需预留孔洞的位置、尺寸、数量准确清楚，并与相关专业施工队办理交接验收手续。五、施工方法：5.1、测量放线：根据土建单位交底提供的水平垂直控制线的位置对结构面依据图纸的立面分割尺寸进行引测，对与结构上存在的问题及时向有关施工单位进行交涉，协调并及时解决。5.2、角码的安装：在工作面上用气锤钻直径 14mm 的孔，用 M10mmX100 的膨胀螺栓将次角码固定在工作面上。因角码的安装质量直接影响石材安装的质量，所以要对其水平要严格控制。5.3、节点要做防锈防腐处理。六、石材安装：6.1、根据挂件的位置丈量石材的开槽位置，用手提切割机切割成宽为 6-7mm,深为 15mm，长不小于 100mm 的槽。6.2、石材安装应严格控制第一块石材的安装，一般由中间往两侧推，自底层由下往上进行，且块块控制层层校核石材的水平垂直位置，保工程名称龙虎山水寨宋庄交底部位外墙分项工程名称外墙花岗岩（点挂）日期2014 年 9 月 10 日证石材的顺直，板间缝的横平竖直。安装前根据设计要求拉出一条控制通线，控制水平和垂直度，然后拧紧挂件上的镀锌螺栓（一定有弹簧垫圈进行弹性连接）。在控制板上阶的水平时，可以在挂件后有不锈钢平垫进行调节，并在垫座上用大理石胶加固。6.3、石材安...
