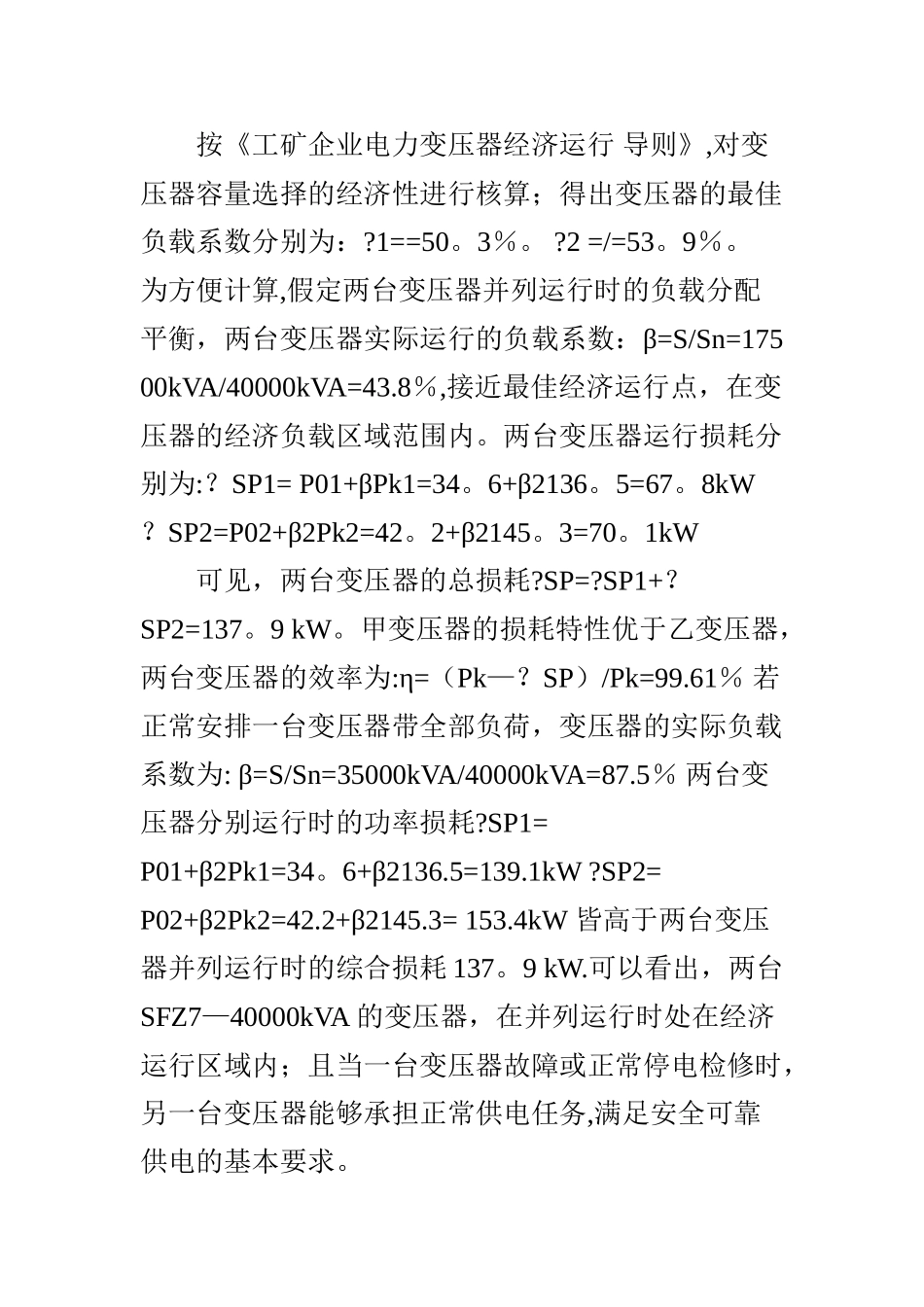

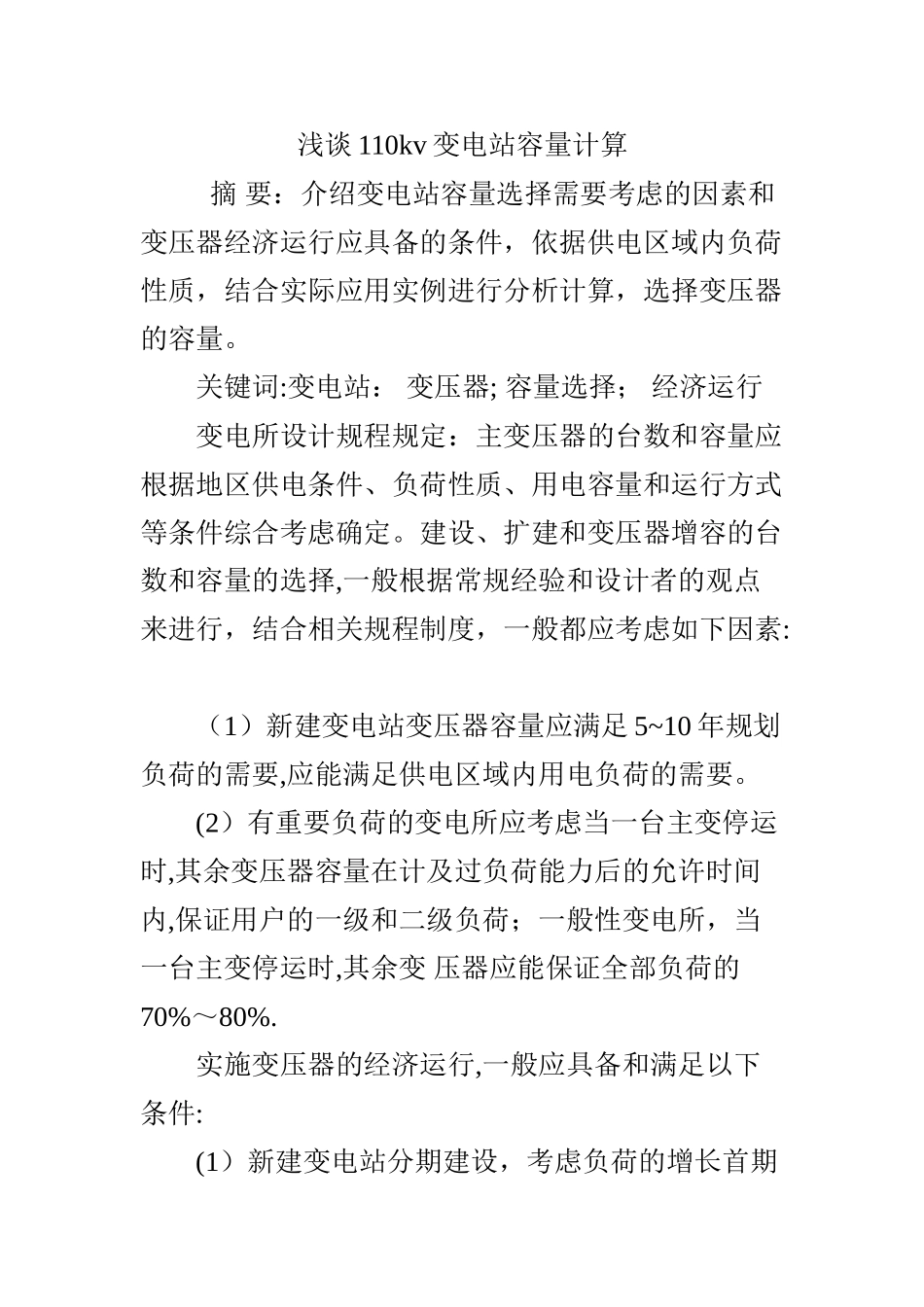

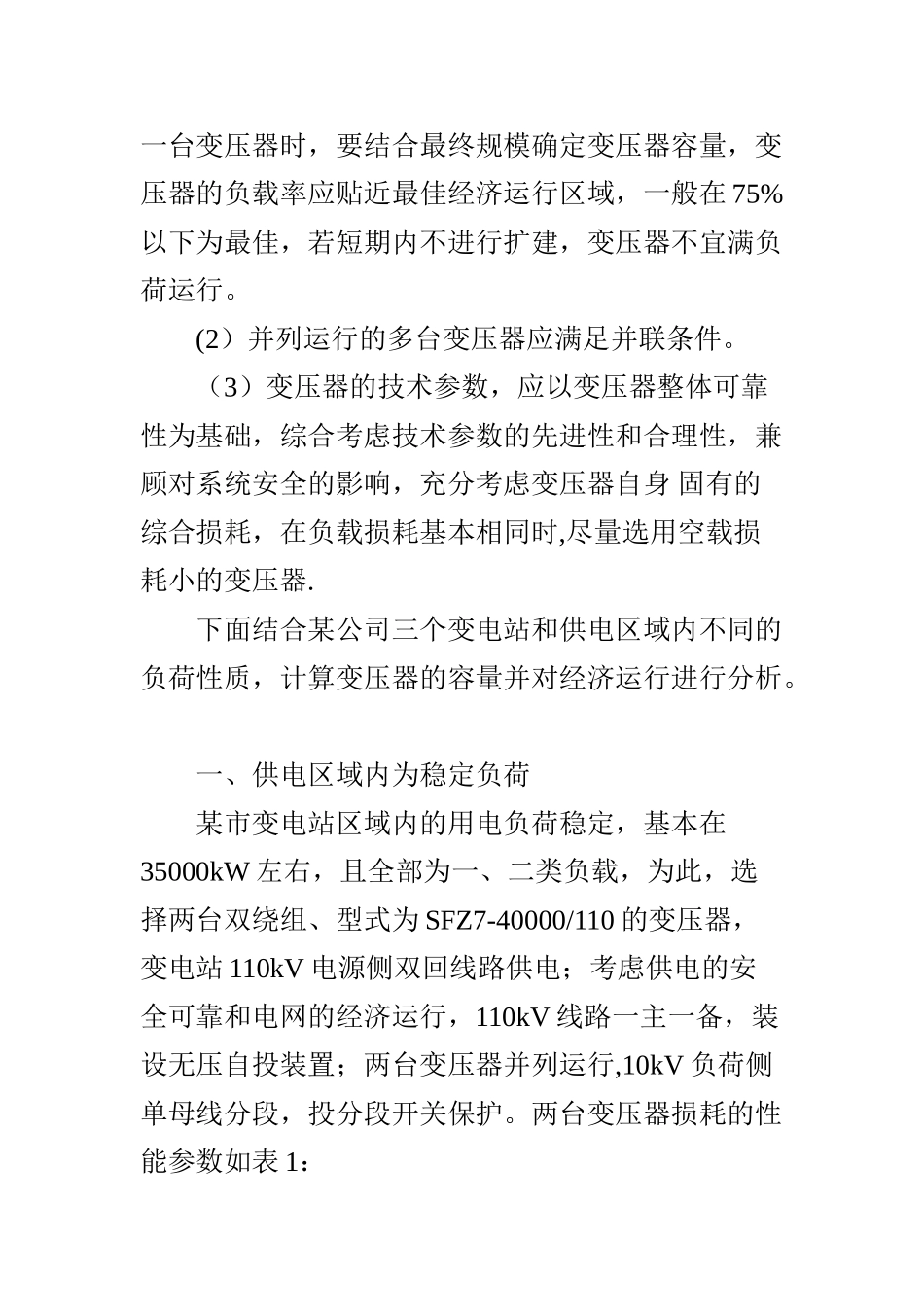

浅谈 110kv 变电站容量计算 摘 要：介绍变电站容量选择需要考虑的因素和变压器经济运行应具备的条件，依据供电区域内负荷性质，结合实际应用实例进行分析计算，选择变压器的容量。 关键词:变电站： 变压器; 容量选择； 经济运行 变电所设计规程规定：主变压器的台数和容量应根据地区供电条件、负荷性质、用电容量和运行方式等条件综合考虑确定。建设、扩建和变压器增容的台数和容量的选择,一般根据常规经验和设计者的观点来进行，结合相关规程制度，一般都应考虑如下因素: （1）新建变电站变压器容量应满足 5~10 年规划负荷的需要,应能满足供电区域内用电负荷的需要。 (2）有重要负荷的变电所应考虑当一台主变停运时,其余变压器容量在计及过负荷能力后的允许时间内,保证用户的一级和二级负荷；一般性变电所，当一台主变停运时,其余变 压器应能保证全部负荷的70%～80%. 实施变压器的经济运行,一般应具备和满足以下条件: (1）新建变电站分期建设，考虑负荷的增长首期一台变压器时，要结合最终规模确定变压器容量，变压器的负载率应贴近最佳经济运行区域，一般在 75%以下为最佳，若短期内不进行扩建，变压器不宜满负荷运行。 (2）并列运行的多台变压器应满足并联条件。 （3）变压器的技术参数，应以变压器整体可靠性为基础，综合考虑技术参数的先进性和合理性，兼顾对系统安全的影响，充分考虑变压器自身 固有的综合损耗，在负载损耗基本相同时,尽量选用空载损耗小的变压器. 下面结合某公司三个变电站和供电区域内不同的负荷性质，计算变压器的容量并对经济运行进行分析。 一、供电区域内为稳定负荷 某市变电站区域内的用电负荷稳定，基本在35000kW 左右，且全部为一、二类负载，为此，选择两台双绕组、型式为 SFZ7-40000/110 的变压器，变电站 110kV 电源侧双回线路供电；考虑供电的安全可靠和电网的经济运行，110kV 线路一主一备，装设无压自投装置；两台变压器并列运行,10kV 负荷侧单母线分段，投分段开关保护。两台变压器损耗的性能参数如表 1： 按《工矿企业电力变压器经济运行 导则》,对变压器容量选择的经济性进行核算；得出变压器的最佳负载系数分别为：?1==50。3％。 ?2 =/=53。9％。 为方便计算,假定两台变压器并列运行时的负载分配平衡，两台变压器实际运行的负载系数：β=S/Sn=17500kVA/40000kVA=43.8％,接近最佳经济运行点，在变压器的经济负载区域范围内。两台变压器运行损耗分别为:？SP1= P01+β...
