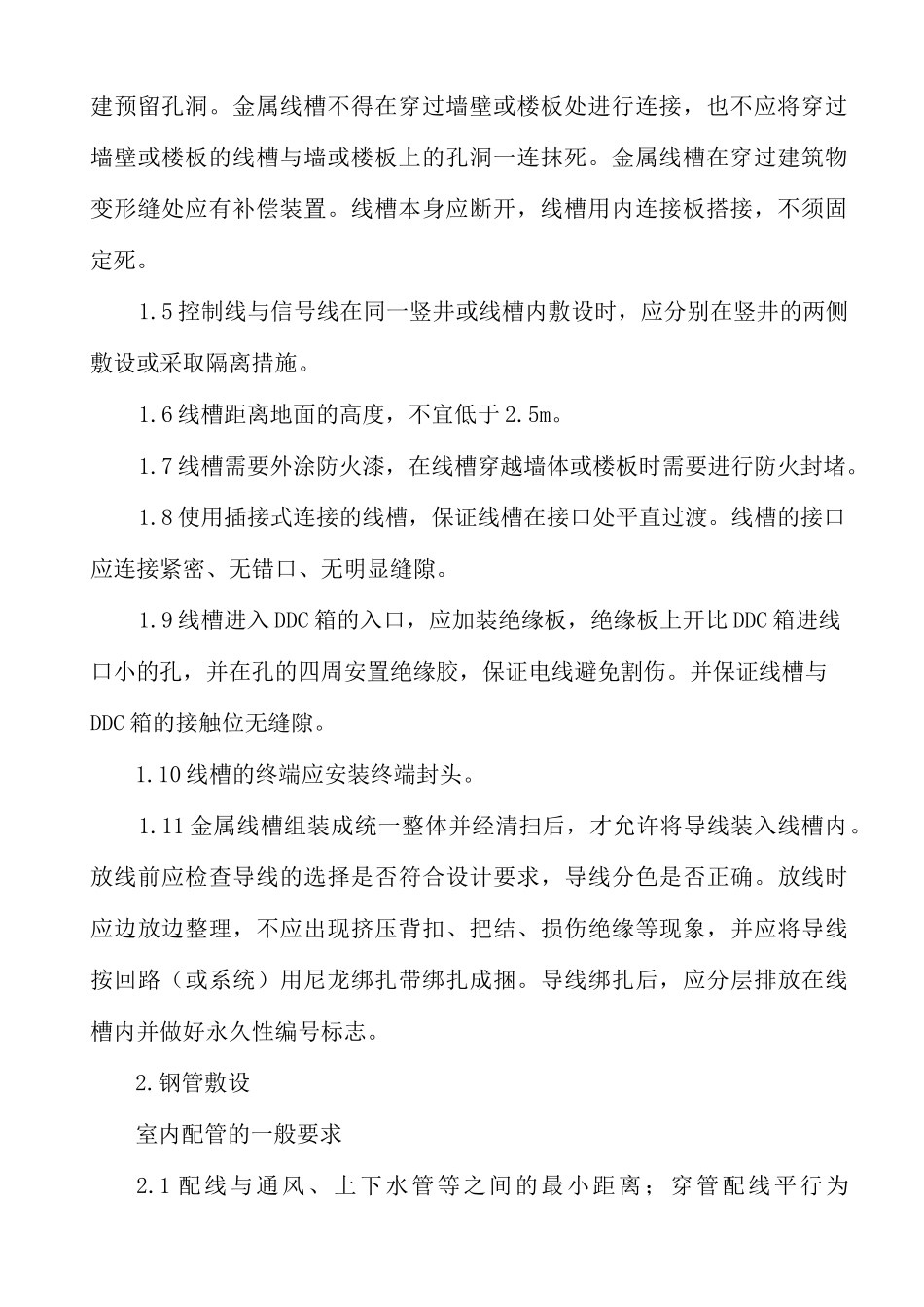

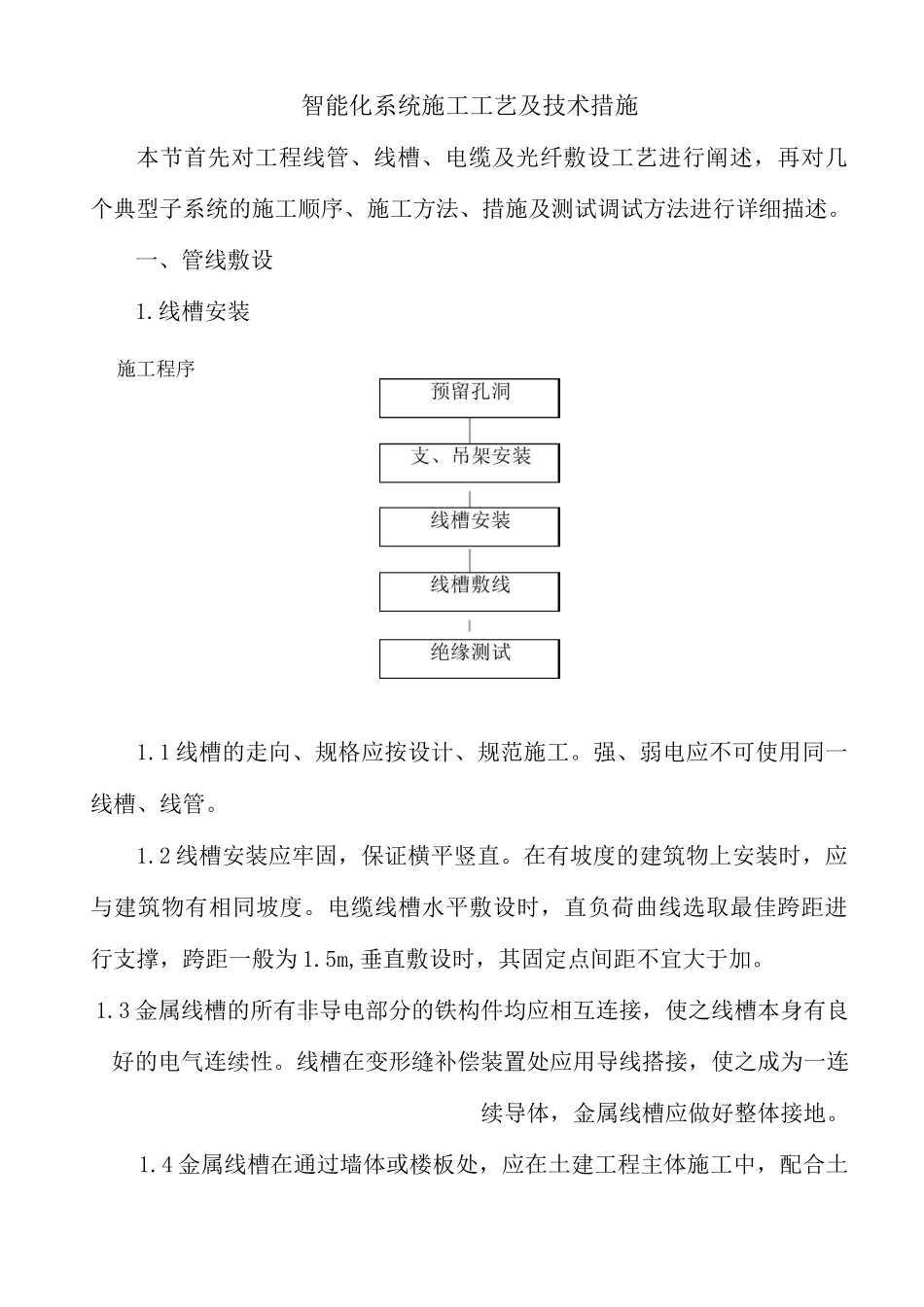

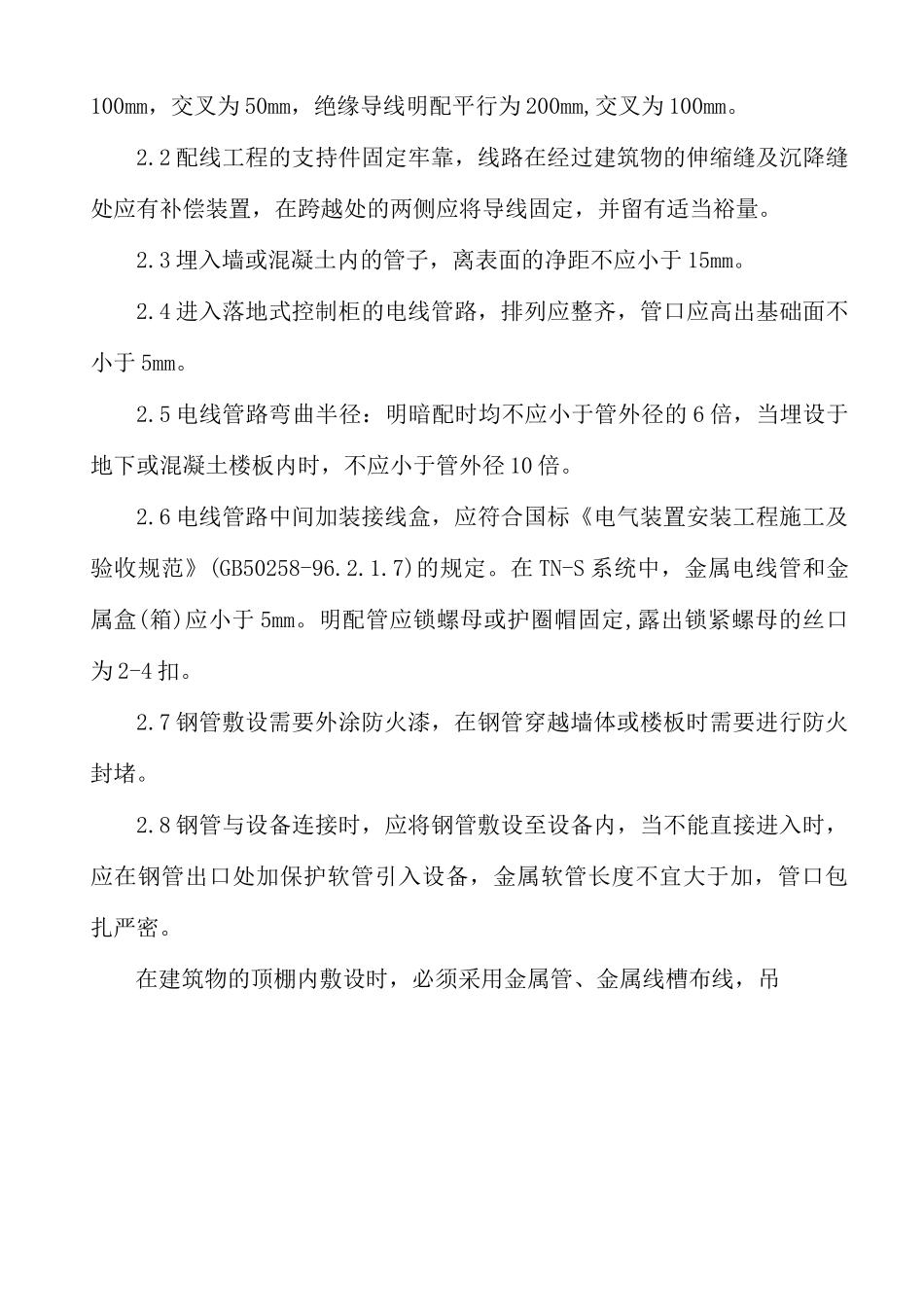

智能化系统施工工艺及技术措施本节首先对工程线管、线槽、电缆及光纤敷设工艺进行阐述，再对几个典型子系统的施工顺序、施工方法、措施及测试调试方法进行详细描述。一、管线敷设1.线槽安装施工程序1.1 线槽的走向、规格应按设计、规范施工。强、弱电应不可使用同一线槽、线管。1.2 线槽安装应牢固，保证横平竖直。在有坡度的建筑物上安装时，应与建筑物有相同坡度。电缆线槽水平敷设时，直负荷曲线选取最佳跨距进行支撑，跨距一般为 1.5m,垂直敷设时，其固定点间距不宜大于加。1.3 金属线槽的所有非导电部分的铁构件均应相互连接，使之线槽本身有良好的电气连续性。线槽在变形缝补偿装置处应用导线搭接，使之成为一连续导体，金属线槽应做好整体接地。1.4 金属线槽在通过墙体或楼板处，应在土建工程主体施工中，配合土建预留孔洞。金属线槽不得在穿过墙壁或楼板处进行连接，也不应将穿过墙壁或楼板的线槽与墙或楼板上的孔洞一连抹死。金属线槽在穿过建筑物变形缝处应有补偿装置。线槽本身应断开，线槽用内连接板搭接，不须固定死。1.5 控制线与信号线在同一竖井或线槽内敷设时，应分别在竖井的两侧敷设或采取隔离措施。1.6 线槽距离地面的高度，不宜低于 2.5m。1.7 线槽需要外涂防火漆，在线槽穿越墙体或楼板时需要进行防火封堵。1.8 使用插接式连接的线槽，保证线槽在接口处平直过渡。线槽的接口应连接紧密、无错口、无明显缝隙。1.9 线槽进入 DDC 箱的入口，应加装绝缘板，绝缘板上开比 DDC 箱进线口小的孔，并在孔的四周安置绝缘胶，保证电线避免割伤。并保证线槽与DDC 箱的接触位无缝隙。1.10 线槽的终端应安装终端封头。1.11 金属线槽组装成统一整体并经清扫后，才允许将导线装入线槽内。放线前应检查导线的选择是否符合设计要求，导线分色是否正确。放线时应边放边整理，不应出现挤压背扣、把结、损伤绝缘等现象，并应将导线按回路（或系统）用尼龙绑扎带绑扎成捆。导线绑扎后，应分层排放在线槽内并做好永久性编号标志。2.钢管敷设室内配管的一般要求2.1 配线与通风、上下水管等之间的最小距离；穿管配线平行为100mm，交叉为 50mm，绝缘导线明配平行为 200mm,交叉为 100mm。2.2 配线工程的支持件固定牢靠，线路在经过建筑物的伸缩缝及沉降缝处应有补偿装置，在跨越处的两侧应将导线固定，并留有适当裕量。2.3 埋入墙或混凝土内的管子，离表面的净距不应小于 15mm。2.4 进入落地式控制柜的电线管路，排列应整齐，...
