中央变电所更换高低压开关柜安全技术措施VIP专享

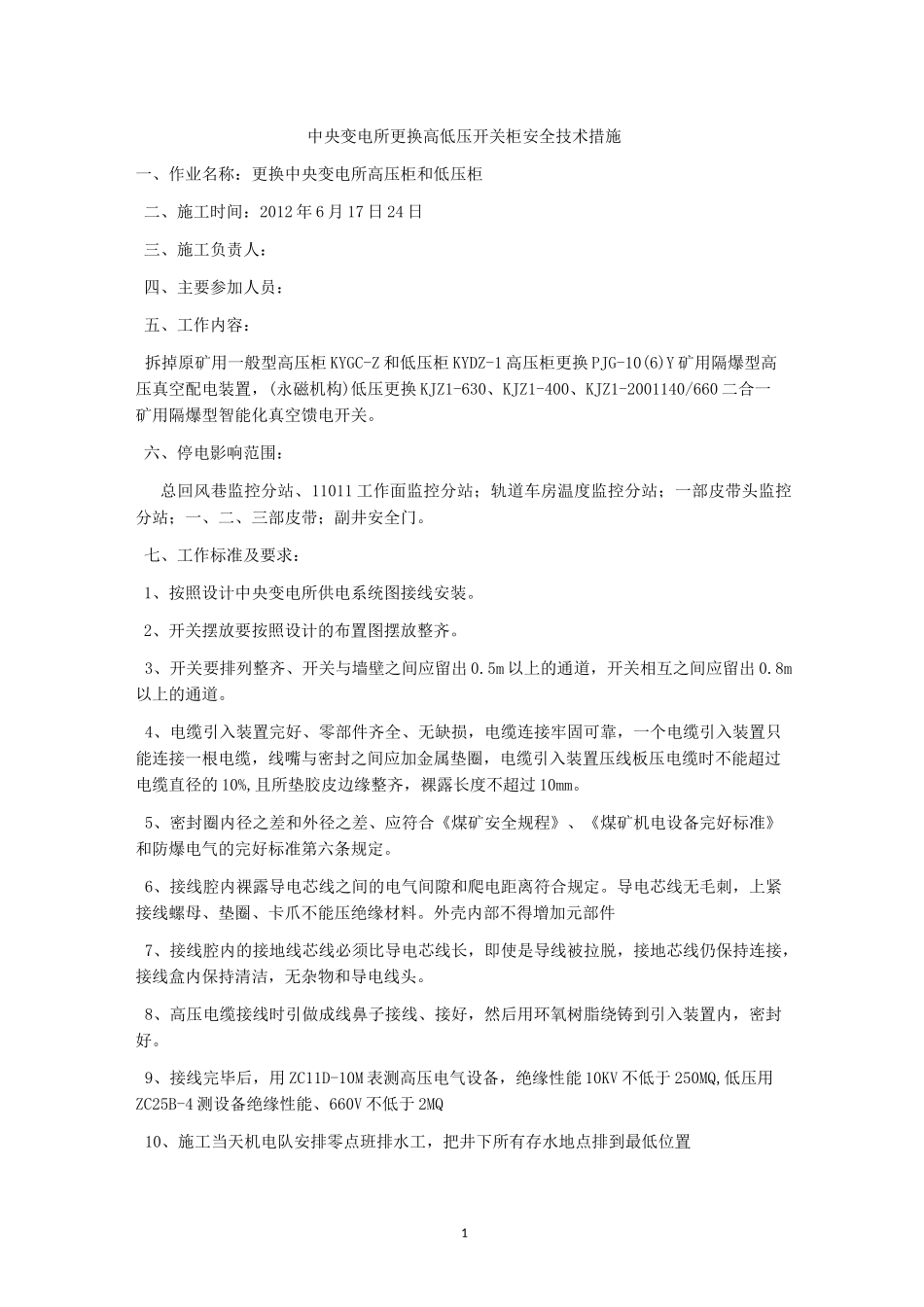

1中央变电所更换高低压开关柜安全技术措施一、作业名称：更换中央变电所高压柜和低压柜二、施工时间：2012 年 6 月 17 日 24 日三、施工负责人：四、主要参加人员：五、工作内容：拆掉原矿用一般型高压柜 KYGC-Z 和低压柜 KYDZ-1 高压柜更换 PJG-10(6)Y 矿用隔爆型高压真空配电装置，(永磁机构)低压更换 KJZ1-630、KJZ1-400、KJZ1-2001140/660 二合一矿用隔爆型智能化真空馈电开关。六、停电影响范围：总回风巷监控分站、11011 工作面监控分站；轨道车房温度监控分站；一部皮带头监控分站；一、二、三部皮带；副井安全门。七、工作标准及要求：1、按照设计中央变电所供电系统图接线安装。2、开关摆放要按照设计的布置图摆放整齐。3、开关要排列整齐、开关与墙壁之间应留出 0.5m 以上的通道，开关相互之间应留出 0.8m以上的通道。4、电缆引入装置完好、零部件齐全、无缺损，电缆连接牢固可靠，一个电缆引入装置只能连接一根电缆，线嘴与密封之间应加金属垫圈，电缆引入装置压线板压电缆时不能超过电缆直径的 10%,且所垫胶皮边缘整齐，裸露长度不超过 10mm。5、密封圈内径之差和外径之差、应符合《煤矿安全规程》、《煤矿机电设备完好标准》和防爆电气的完好标准第六条规定。6、接线腔内裸露导电芯线之间的电气间隙和爬电距离符合规定。导电芯线无毛刺，上紧接线螺母、垫圈、卡爪不能压绝缘材料。外壳内部不得增加元部件7、接线腔内的接地线芯线必须比导电芯线长，即使是导线被拉脱，接地芯线仍保持连接，接线盒内保持清洁，无杂物和导电线头。8、高压电缆接线时引做成线鼻子接线、接好，然后用环氧树脂绕铸到引入装置内，密封好。9、接线完毕后，用 ZC11D-10M 表测高压电气设备，绝缘性能 10KV 不低于 250MQ,低压用ZC25B-4 测设备绝缘性能、660V 不低于 2MQ10、施工当天机电队安排零点班排水工，把井下所有存水地点排到最低位置211、施工人员施工时，必须有专职瓦斯检查员检查周围环境 20m 内瓦斯浓度，变电所瓦斯浓度低于 0.5％以下时，方可施工。八、施工前准备工作矿用隔爆型高压真空开关 PJG100-10Y3 台；矿用隔爆型高压真空开关 PJG50-10Y4台；低压、矿用隔爆型智能真空馈电开关 KJZ1-6303 台；KJZ1-40015 台；KJZ1-2007台；ZBZ-4.01 台；MYJV3X120+1X7010KV 橡套电缆 100 米；MYJV42-10KV-3X70 电缆 30 米；三项短路线 2 套；高压验电笔 1V-10KV2 支；防电器 2 个绝缘胶鞋 1 双；环氧树...
