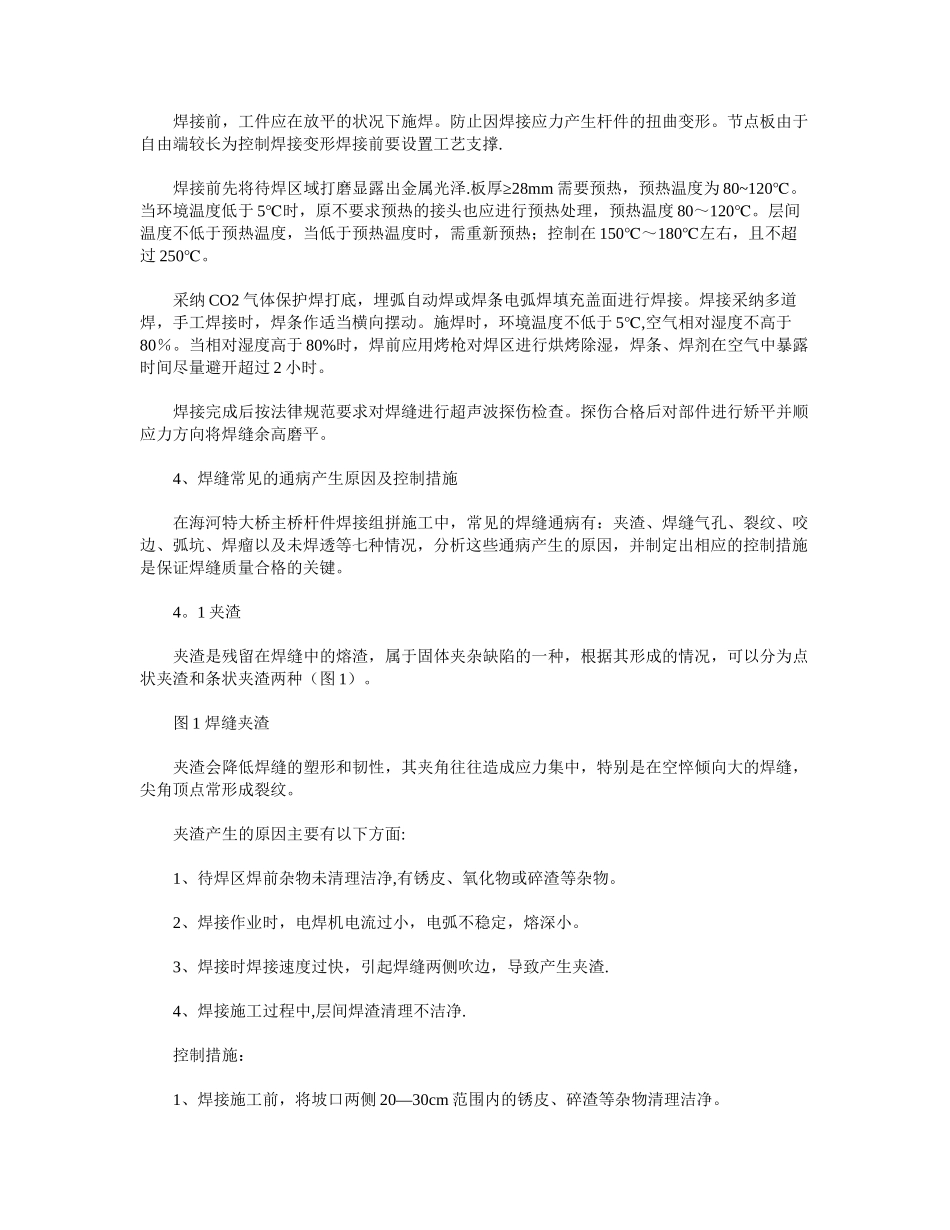

浅谈钢桁梁焊缝焊接质量通病及预防控制措施作者:贾卫亮来源:《建筑工程技术与设计》2024 年第 36 期 【摘 要】 本文通过滨海新区西外环高速 11 标的海河特大桥主桥钢桁梁施工为例,叙述钢桁梁加工制作焊缝焊接施工时焊缝出现的质量通病,并对问题进行分析,制定出相关的预防控制措施。 【关键词】 钢桁梁 焊缝质量通病 预防控制措施 1 引言 以前,传统的钢结构桥梁大部分采纳螺栓连接和铆钉连接方式.近几年,伴随着国内钢结构焊接工艺水平的日益成熟,逐渐采纳全焊接方式连接的钢结构桥梁也越来越多,除了保证钢结构桥梁杆件尺寸加工和线型满足要求外,钢结构桥梁焊缝焊接质量成为关键质量控制点之一。本文通过对滨海新区西外环高速 11 标海河特大桥主桥钢桁梁焊接施工时出现的焊缝质量通病进行介绍和分析,并制定出相关问题的预防措施,确保焊缝焊接质量。 2 工程概况 本工程为滨海新区西外环高速公路(津汉高速-海景大道)工程第 11 标段,起讫桩号K24+339,终点桩号 K25+979,标段全长 1640m,为跨海河特大桥的主桥及南侧高架桥部分施工,桥梁面积 68060m2。 海河特大桥设计采纳〈95m+140m+95m>钢桁架连续梁跨海河主河槽,主桥分为上下两幅,每幅横向由 6 榀桁架组成,每榀桁架由上弦杆、下弦杆和腹杆组成,上弦杆线形随道路纵断线型,下弦杆线型为悬链线,腹杆分为竖杆和斜杆,腹杆节点之间的间距随梁高变化.上弦杆、下弦杆为箱型截面,上弦杆为等高度箱型截面,下弦杆为变高度箱型截面。主材材质为 Q345qD,焊接板厚范围 12~30mm.主要焊接接头有全熔透对接、全熔透角接、T 型角接(不开坡口)接头等。 3、钢桁片焊接施工 3。1 焊接方法及选用焊接材料 根据设计材质(Q345qD)及本桥结构焊接接头型式,现场采纳埋弧自动焊、焊条电弧焊、CO2 气体保护焊完成本结构的焊接工作。焊接方法及采纳的焊接材料见下表 1. 表 1 焊接方法及拟采纳的焊接材料 序号 焊接方法 焊材牌号及规格 应用范围 1 埋弧自动焊 实芯焊丝 H08Mn2E+SJ101Q(Φ4。0 ) 钢板接长对接(长焊缝〉1m) 箱型杆件棱角焊缝填充、盖面焊接 2 CO2 气体保护焊 实芯焊丝 MG50—6 (Φ1。2 ) 钢板接长对接(短焊缝 箱型杆件棱角焊缝打底、填充焊接 3 CO2 气体保护焊 药芯焊丝 YJ501Ni-1 (Φ1。2 ) 施工场地现场对接焊缝、角焊缝等 4 焊条电弧焊 焊条 J507Ni (Φ4.0 ) 工件的定位焊,其它气保焊难以施焊位置...
