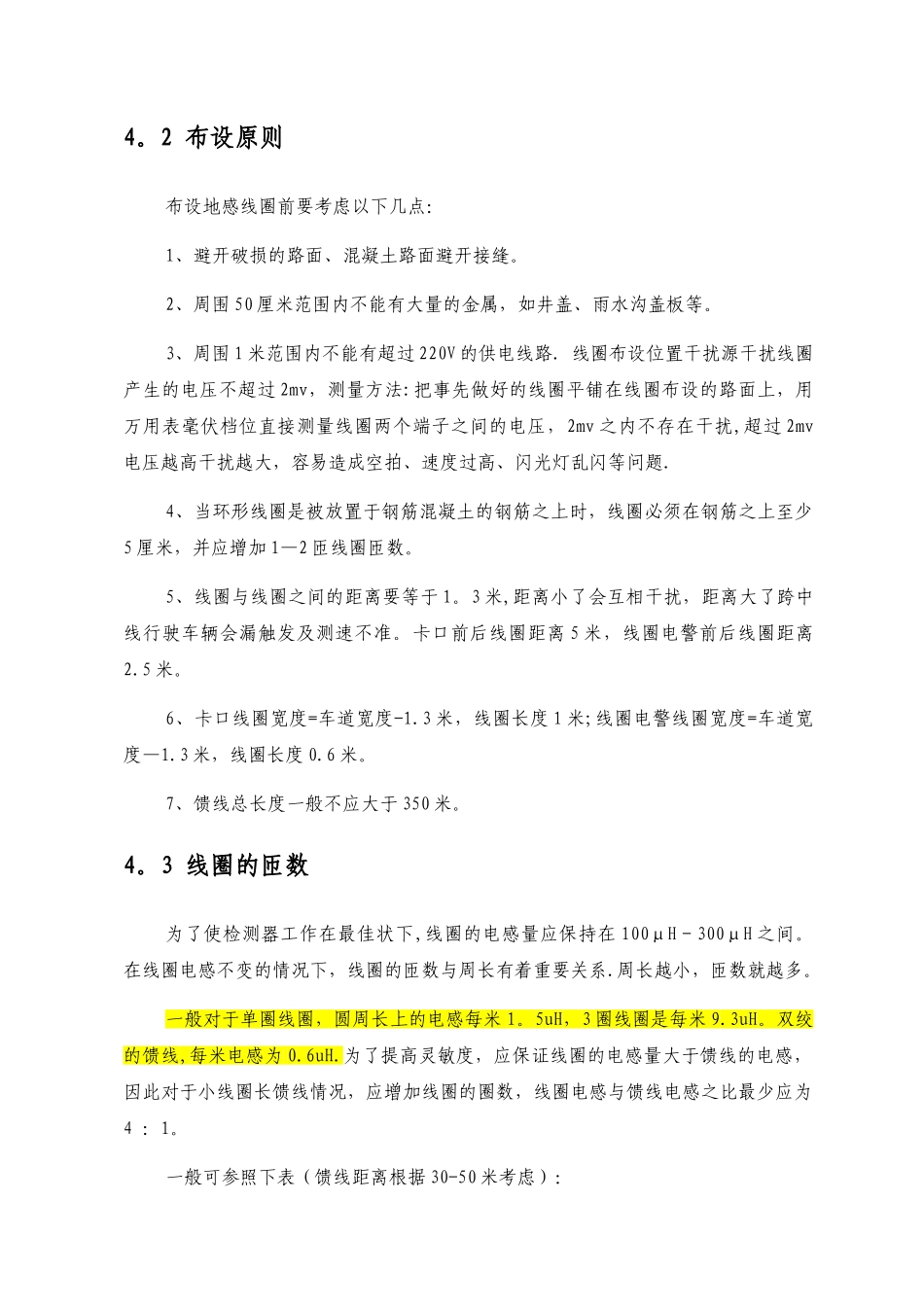

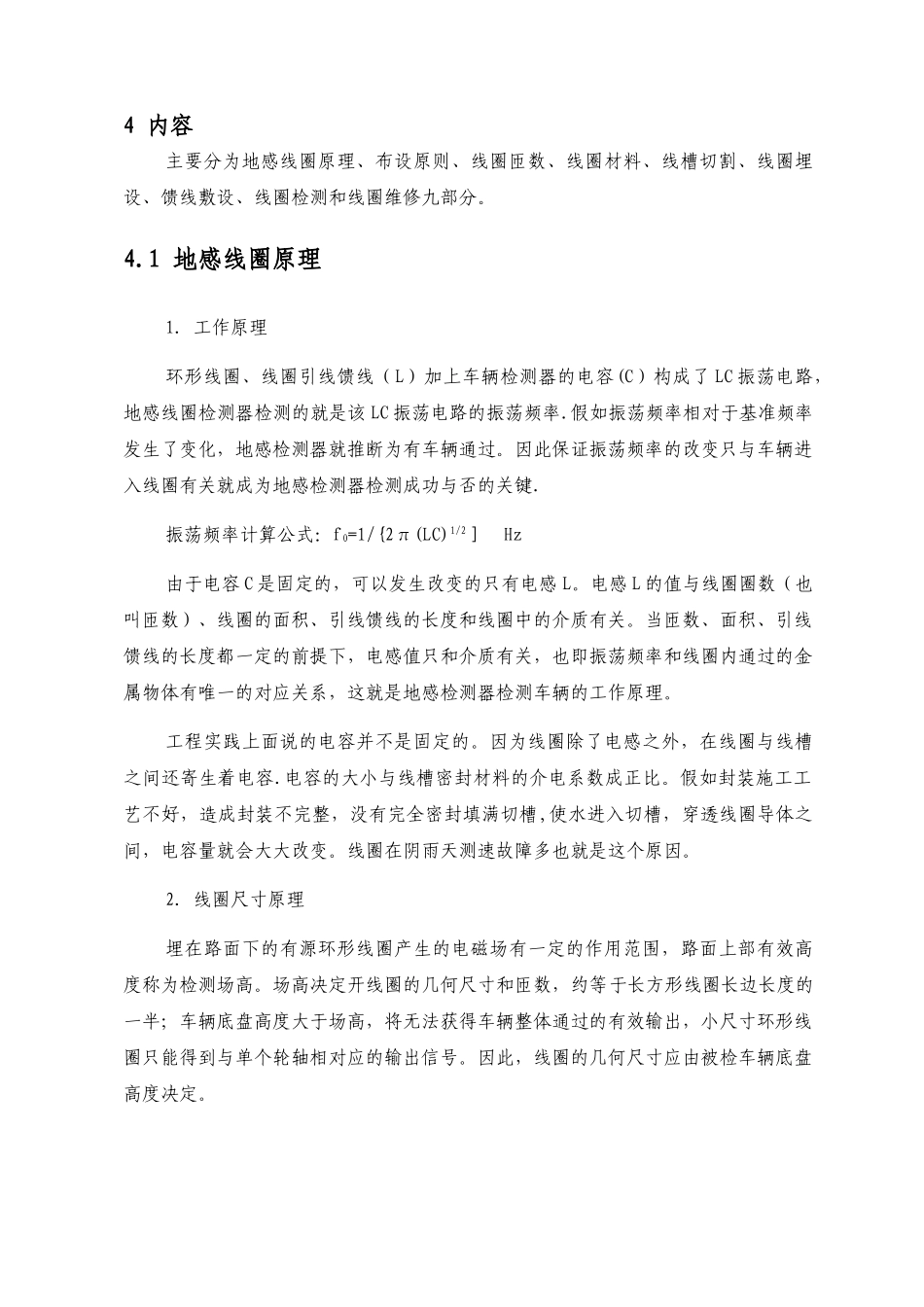

海康威视智能交通事业部地感线圈施工法律规范(修订第二版）文档编号版 本V2.1编 制贾会龙审 核批 准杭州海康威视系统技术有限公司2024 年 04 月1 目的法律规范地感线圈切割埋设施工过程，提高线圈测速准确性、稳定性.2 范围凡是与公司产品配套的地感线圈切割埋设施工过程均属于本范围。3 职责3.1 工程部负责《地感线圈施工法律规范》以及其它相关文件的编写、培训及技术支持。3。2 硬件设计组负责《地感线圈施工法律规范》的审核。工程部经理负责《地感线圈施工法律规范》的批准.3.3 工程部工程人员负责地感线圈切割埋设或指导施工。3。4 现场项目经理负责地感线圈切割埋设施工的质量检查。3。5 技术服务中心负责地感线圈的维修或指导维修.4 内容主要分为地感线圈原理、布设原则、线圈匝数、线圈材料、线槽切割、线圈埋设、馈线敷设、线圈检测和线圈维修九部分。4.1 地感线圈原理1．工作原理环形线圈、线圈引线馈线（L）加上车辆检测器的电容(C）构成了 LC 振荡电路，地感线圈检测器检测的就是该 LC 振荡电路的振荡频率.假如振荡频率相对于基准频率发生了变化，地感检测器就推断为有车辆通过。因此保证振荡频率的改变只与车辆进入线圈有关就成为地感检测器检测成功与否的关键.振荡频率计算公式：f0=1/{2π(LC)1/2］ Hz由于电容 C 是固定的，可以发生改变的只有电感 L。电感 L 的值与线圈圈数（也叫匝数）、线圈的面积、引线馈线的长度和线圈中的介质有关。当匝数、面积、引线馈线的长度都一定的前提下，电感值只和介质有关，也即振荡频率和线圈内通过的金属物体有唯一的对应关系，这就是地感检测器检测车辆的工作原理。工程实践上面说的电容并不是固定的。因为线圈除了电感之外，在线圈与线槽之间还寄生着电容.电容的大小与线槽密封材料的介电系数成正比。假如封装施工工艺不好，造成封装不完整，没有完全密封填满切槽,使水进入切槽，穿透线圈导体之间，电容量就会大大改变。线圈在阴雨天测速故障多也就是这个原因。2．线圈尺寸原理埋在路面下的有源环形线圈产生的电磁场有一定的作用范围，路面上部有效高度称为检测场高。场高决定开线圈的几何尺寸和匝数，约等于长方形线圈长边长度的一半；车辆底盘高度大于场高，将无法获得车辆整体通过的有效输出，小尺寸环形线圈只能得到与单个轮轴相对应的输出信号。因此，线圈的几何尺寸应由被检车辆底盘高度决定。4。2 布设原则布设地感线圈前要考虑以下几点：1、避开破损的路...
