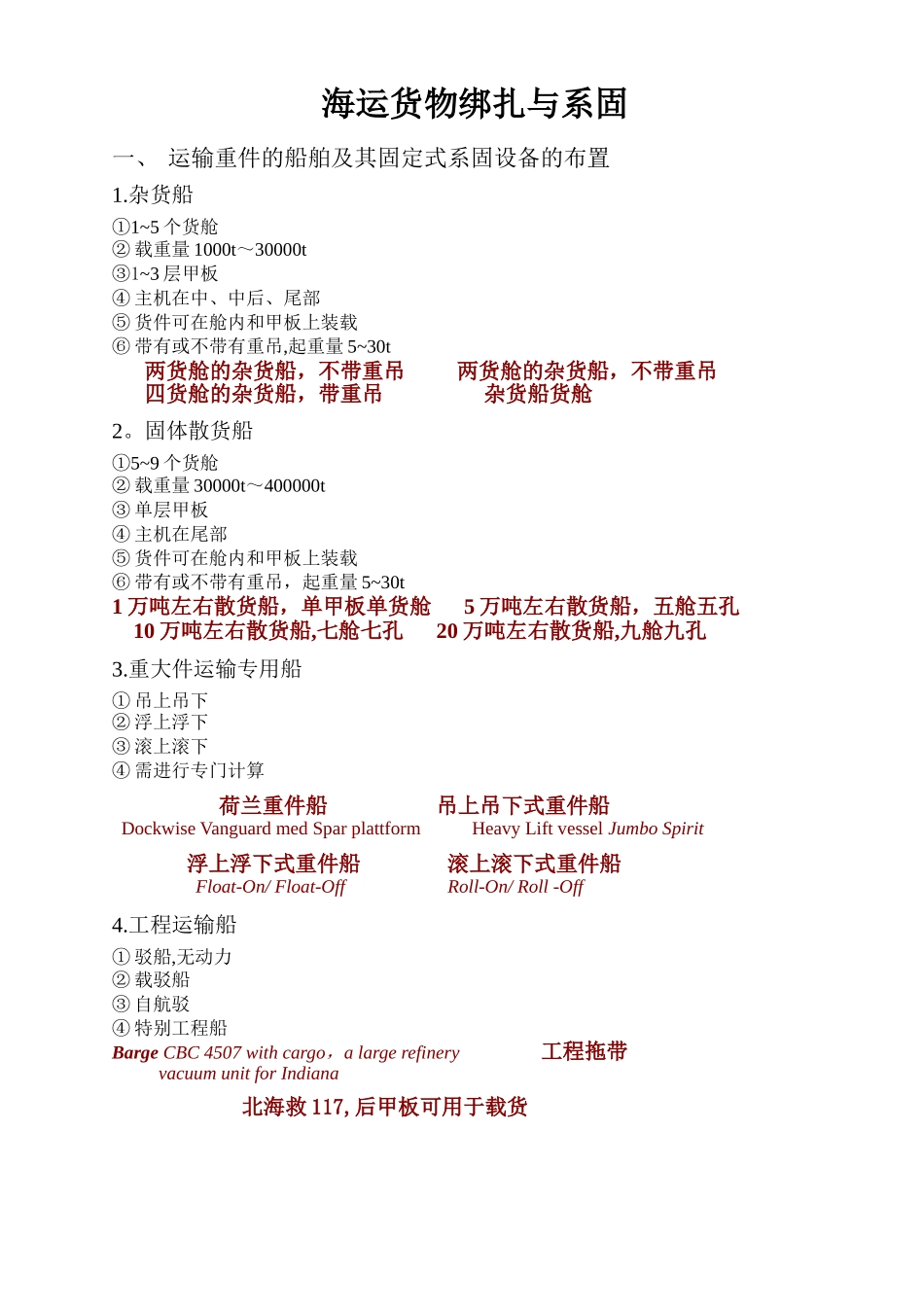

海运货物绑扎与系固一、 运输重件的船舶及其固定式系固设备的布置1.杂货船①1~5 个货舱② 载重量 1000t～30000t③1~3 层甲板④ 主机在中、中后、尾部⑤ 货件可在舱内和甲板上装载⑥ 带有或不带有重吊,起重量 5~30t两货舱的杂货船，不带重吊 两货舱的杂货船，不带重吊四货舱的杂货船，带重吊 杂货船货舱2。固体散货船①5~9 个货舱② 载重量 30000t～400000t③ 单层甲板④ 主机在尾部⑤ 货件可在舱内和甲板上装载⑥ 带有或不带有重吊，起重量 5~30t1 万吨左右散货船，单甲板单货舱 5 万吨左右散货船，五舱五孔10 万吨左右散货船,七舱七孔 20 万吨左右散货船,九舱九孔3.重大件运输专用船① 吊上吊下② 浮上浮下③ 滚上滚下④ 需进行专门计算荷兰重件船 吊上吊下式重件船Dockwise Vanguard med Spar plattform Heavy Lift vessel Jumbo Spirit浮上浮下式重件船 滚上滚下式重件船Float-On/ Float-Off Roll-On/ Roll -Off4.工程运输船① 驳船,无动力② 载驳船③ 自航驳④ 特别工程船Barge CBC 4507 with cargo，a large refinery 工程拖带vacuum unit for Indiana北海救 117,后甲板可用于载货二、 货物的系固设备1.系固设备的强度① 破断强度 BL② 试验强度 PL③ 安全强度 SL④ 最大安全负荷 MSL⑤ 以专业机构提供的数值为准,若没有则应进行估算2.系固设备的种类① 眼板(Lashing Plates）②D—铃（D—rings)③ 拉杆（Lashing Bars）④ 花兰螺栓和松紧螺扣（bottle-screw＆turnbuckle）带有或不带有重⑤ 系固链（Lashing chain）⑥ 系索（Lashing wire）⑦ 系固带（Web Lashings）⑧ 系固用木材（Lashing woods）眼板：MSL = 0。12×h×t 地铃：式中 h 和 t 的单位为厘米（cm),MSL 的单位为千牛（kN） 式中 D 为 D—铃直径的最小值(mm）拉杆: 式中 D 为拉杆直径的最小值（mm）花兰螺栓和松紧螺扣（bottle—screw & turnbuckle)系固链（Lashing chain）系索（Lashing wire）系固带(Web Lashings）系固用木材( Lashing woods）3。系固设备的布置① 侧面方向布置② 水平方向布置③ 垂直方向布置4。系固设备的保养（1)日常检修与保养（Routine visual examinations of components being utilized）船长应负责对系固设备和索具进行日常检修和保养,至少应做到:① 系固设备和索具使用前,应予以目视检查,确保无缺欠;对于活动部件,应保证润滑...
