涂装车身漆膜质量检验标准

涂装车身漆膜质量检验标准_第1页
1/14
涂装车身漆膜质量检验标准_第2页
2/14
涂装车身漆膜质量检验标准_第3页
3/14

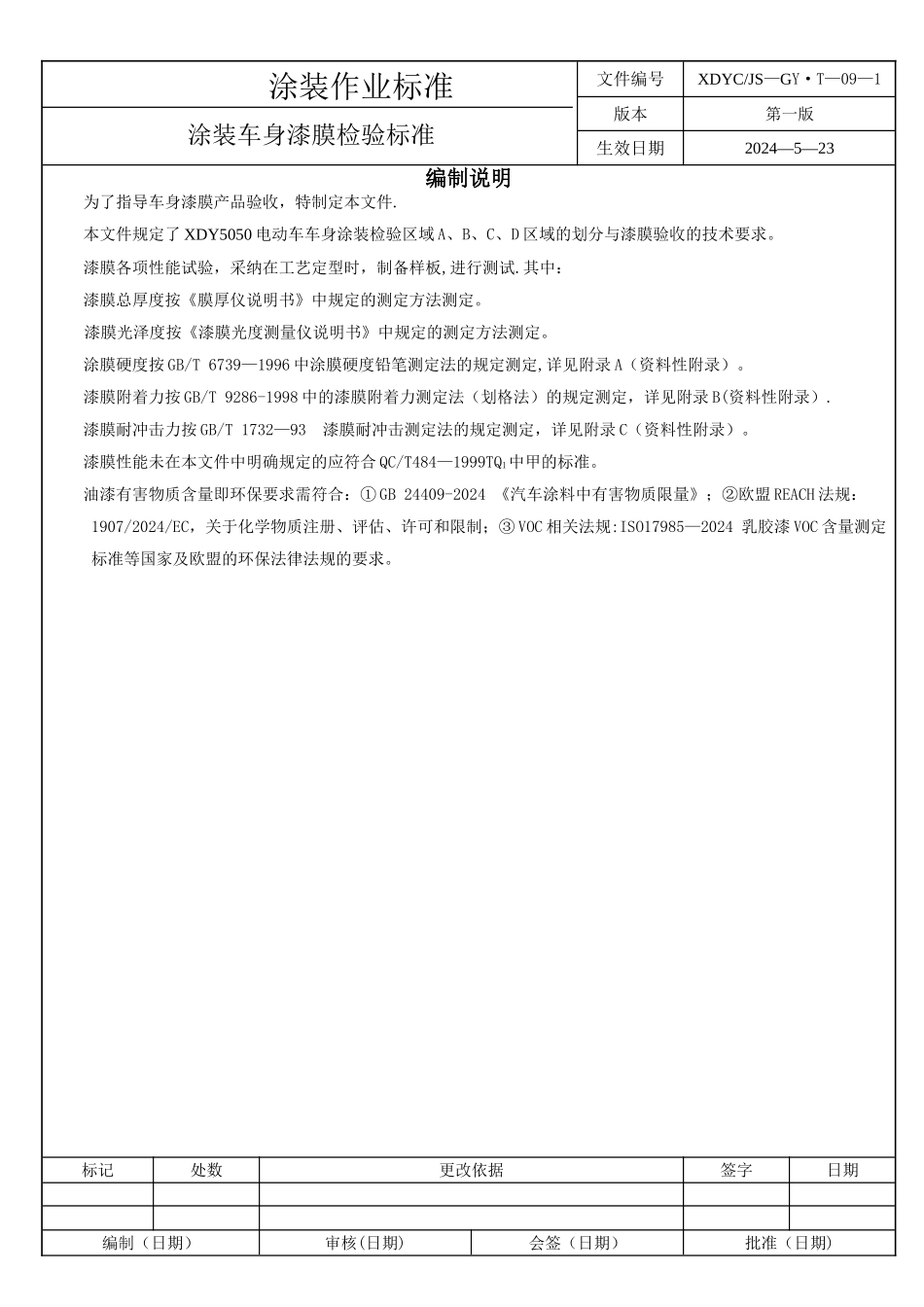

涂装作业标准涂装车身漆膜检验标准文件编号XDYC/JS—GY·T—09—1版本第一版生效日期2024—5—23编制说明为了指导车身漆膜产品验收,特制定本文件. 本文件规定了 XDY5050 电动车车身涂装检验区域 A、B、C、D 区域的划分与漆膜验收的技术要求。漆膜各项性能试验,采纳在工艺定型时,制备样板,进行测试.其中:漆膜总厚度按《膜厚仪说明书》中规定的测定方法测定。漆膜光泽度按《漆膜光度测量仪说明书》中规定的测定方法测定。涂膜硬度按 GB/T 6739—1996 中涂膜硬度铅笔测定法的规定测定,详见附录 A(资料性附录)。漆膜附着力按 GB/T 9286-1998 中的漆膜附着力测定法(划格法)的规定测定,详见附录 B(资料性附录).漆膜耐冲击力按 GB/T 1732—93 漆膜耐冲击测定法的规定测定,详见附录 C(资料性附录)。漆膜性能未在本文件中明确规定的应符合 QC/T484—1999TQ1中甲的标准。油漆有害物质含量即环保要求需符合:① GB 24409-2024 《汽车涂料中有害物质限量》;②欧盟 REACH 法规: 1907/2024/EC,关于化学物质注册、评估、许可和限制;③ VOC 相关法规:ISO17985—2024 乳胶漆 VOC 含量测定标准等国家及欧盟的环保法律法规的要求。标记处数更改依据签字日期编制(日期)审核(日期)会签(日期)批准(日期)涂装作业标准涂装车身漆膜检验标准文件编号XDYC/JS-GY·T—09—1版本第一版生效日期2024-5-231 范围 本文件规定了涂装后车身的验收条件、漆膜涂层 A、B、C、D 区域划分和验收方法。 本文件适用于 XDY5050 电动车.2 验收条件2。1 验收区域验收区域的照度为 800~1500lx,均匀照射,采纳带反射板自然纯正色日光灯照明。2.2 验收人员验收人员辨色力正常,视力为 1。0 以上(含校正后),验收人员应具有较丰富的涂装检验知识和实践经验,了解涂装工艺规程及技术要求.2。3 测试方法除仪器测定外,目测点到被验收面的距离为(0.4~1.0)m,目测角度在被验收面的任一方向.3 A 区划分及要求3。1 A 区域划分3。1。1 侧表面车身左右外侧表面(含车门底边)(红色标注)以上至流水槽上边沿区和车身顶盖前挡风玻璃左右侧 200mm 宽的区域表面以及左右前翼子板各外表面,见图 1 所示红色框部分. 图 1 A 区域标记处数更改依据签字日期A 区域共 12 页 第 1 页编制(日期)审核(日期)会签(日期)批准(日期)涂装作业标准涂装车身漆膜检验标准文件编号XDYC/JS—GY·T-09-1版本第一版生效日期2024—5-233...
