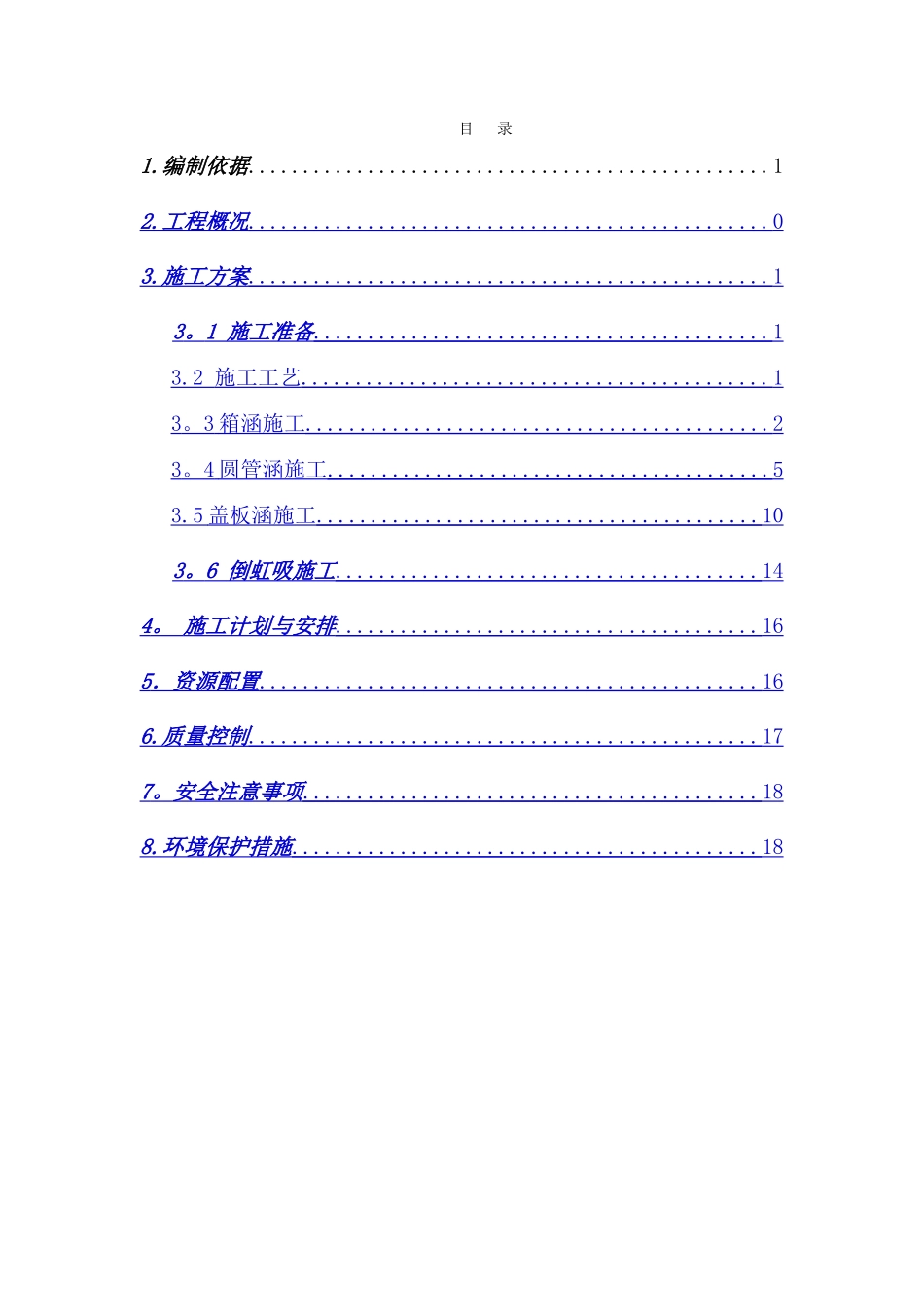

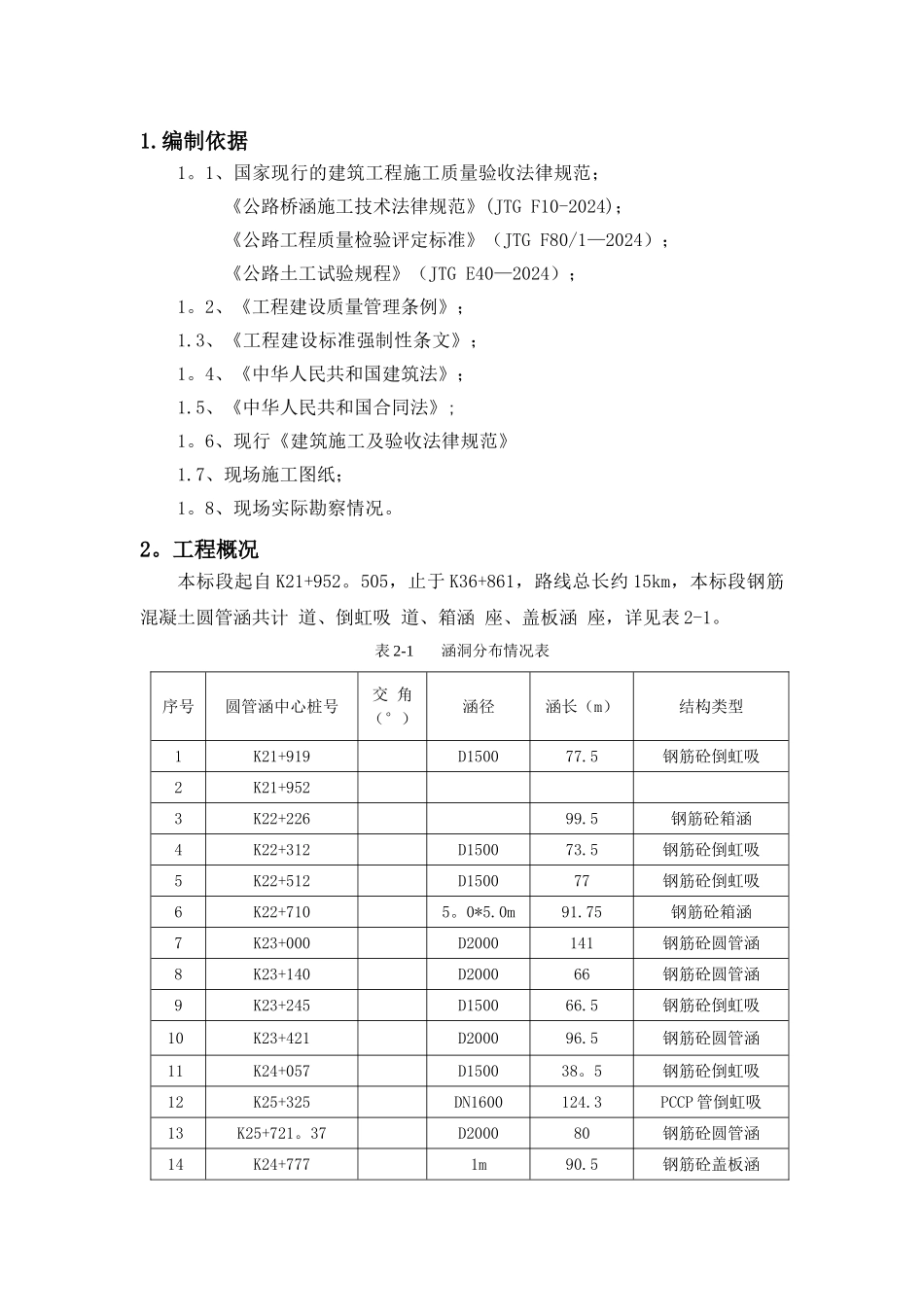

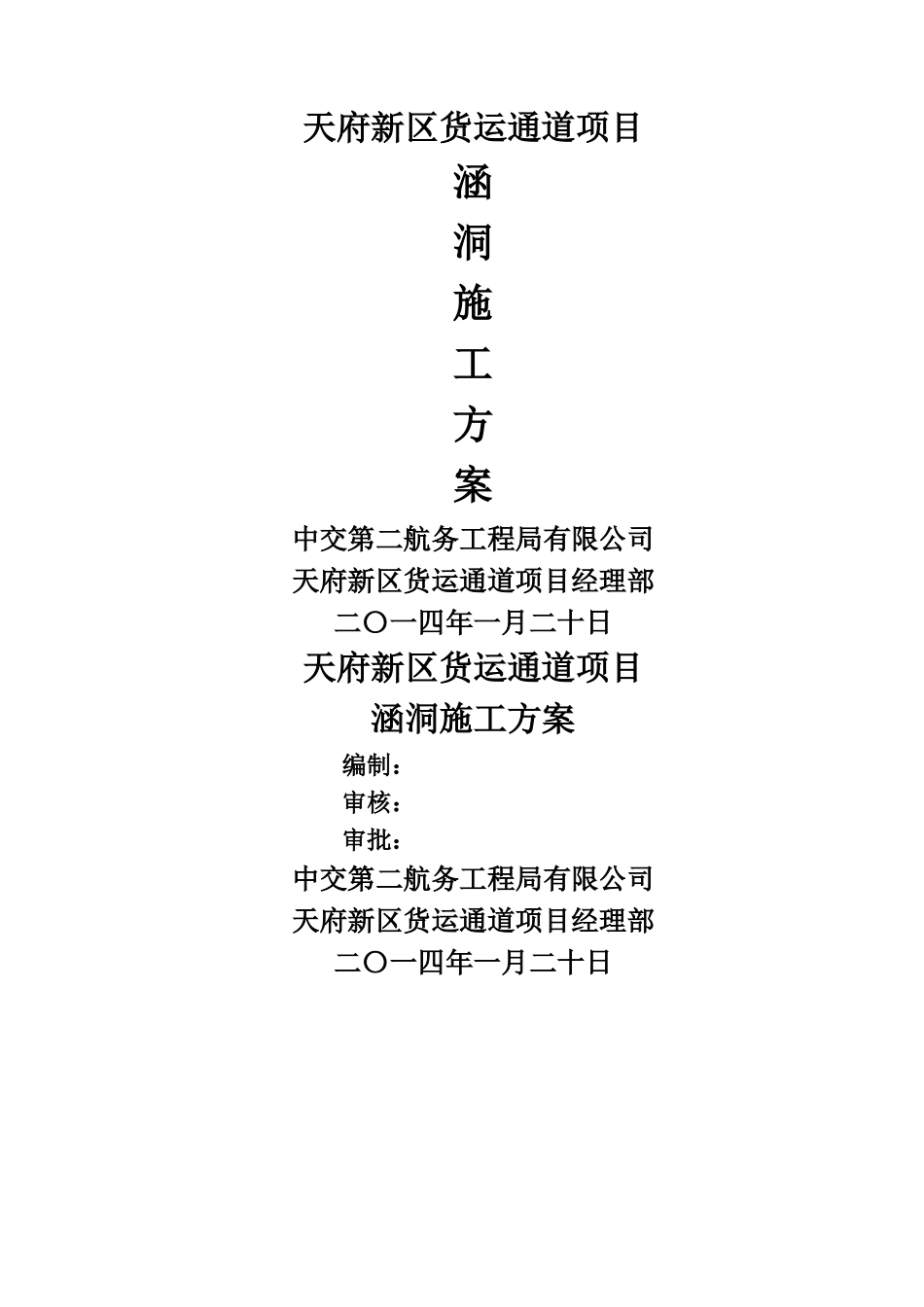

天府新区货运通道项目涵洞施工方案中交第二航务工程局有限公司天府新区货运通道项目经理部二〇一四年一月二十日天府新区货运通道项目涵洞施工方案编制:审核:审批:中交第二航务工程局有限公司天府新区货运通道项目经理部二〇一四年一月二十日目 录1.编制依据................................................12. 工程概况 ................................................ 0 3. 施工方案 ................................................ 1 3 。 1 施工准备 .......................................... 1 3.2 施工工艺 ........................................... 1 3 。 3 箱涵施工 ........................................... 2 3 。 4 圆管涵施工 ......................................... 5 3.5 盖板涵施工 ......................................... 10 3 。 6 倒虹吸施工 ....................................... 14 4 。 施工计划与安排 ....................................... 16 5 .资源配置 .............................................. 16 6. 质量控制 ............................................... 17 7 。 安全注意事项 .......................................... 18 8. 环境保护措施 ........................................... 18 1.编制依据1。1、国家现行的建筑工程施工质量验收法律规范; 《公路桥涵施工技术法律规范》(JTG F10-2024);《公路工程质量检验评定标准》(JTG F80/1—2024);《公路土工试验规程》(JTG E40—2024);1。2、《工程建设质量管理条例》; 1.3、《工程建设标准强制性条文》;1。4、《中华人民共和国建筑法》; 1.5、《中华人民共和国合同法》;1。6、现行《建筑施工及验收法律规范》1.7、现场施工图纸;1。8、现场实际勘察情况。2。工程概况本标段起自 K21+952。505,止于 K36+861,路线总长约 15km,本标段钢筋混凝土圆管涵共计 道、倒虹吸 道、箱涵 座、盖板涵 座,详见表 2-1。表 2-1 涵洞分布情况表序号圆管涵中心桩号交 角 (°)涵径涵长(m)结构类型1K21+919D150077.5钢筋砼倒虹吸2K21+9523K22+22699.5钢筋砼箱涵4K22+312D150073.5钢筋砼倒虹吸5K22+512D150077钢筋砼倒虹吸6K22+7105。0*5.0m91.75钢筋砼箱涵7K23+000D2000141钢筋砼圆管涵8K23+140D200066钢筋砼圆管涵9K23+24...
