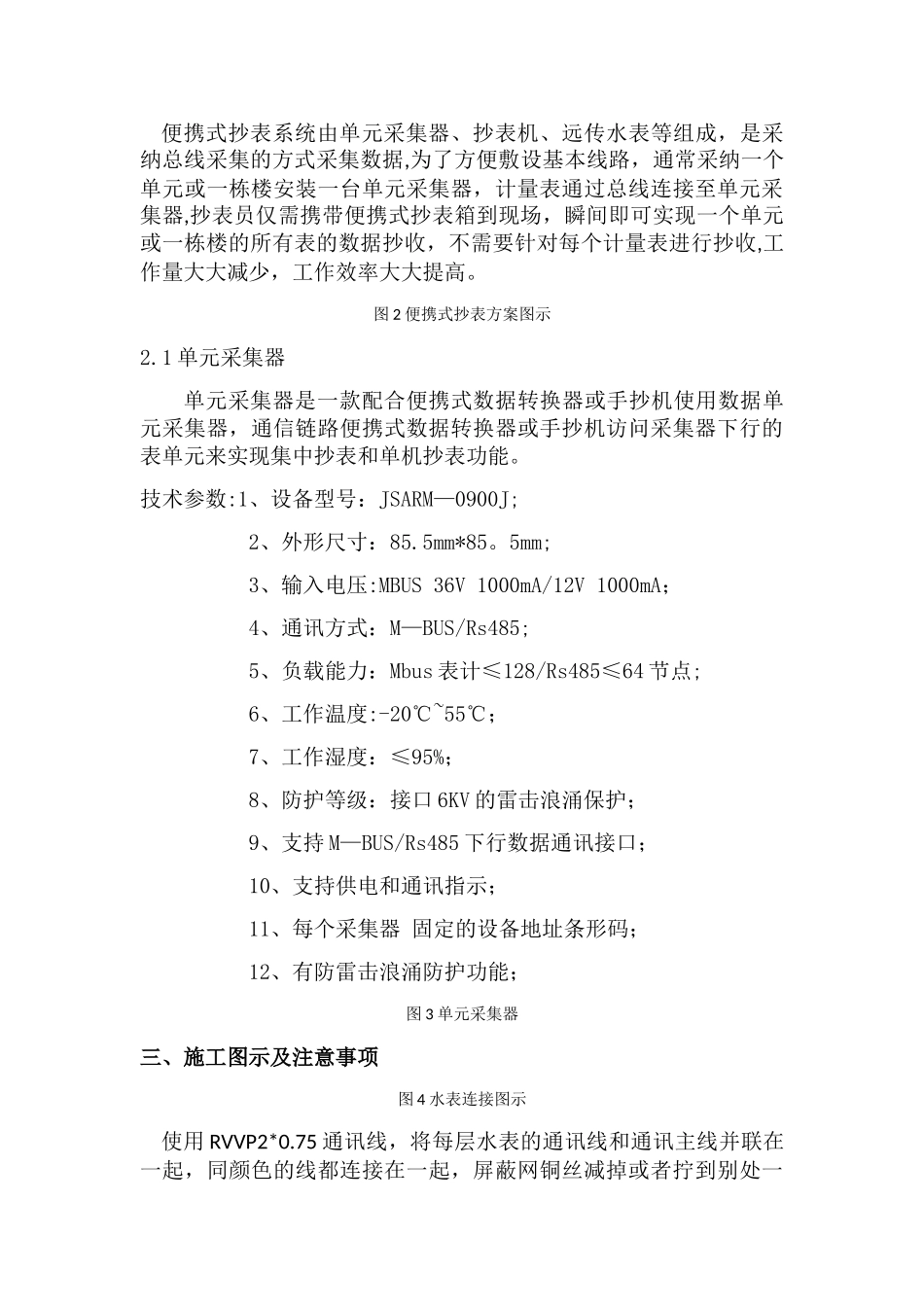

光电直读远传干式水表安装法律规范一、光电直读远传干式水表简介1.1、原理利用独特的编码技术，抄表瞬间供电直接读取计数器字轮位置状态，译码后即可远传至系统计算机在抄表界面上显示与水表窗口示值相同的数字，也可以利用手抄器进行现场抄读然后传到电脑软件上显示读数。不受环境和时间而出现判读困难和误码。系统数据和基表数据完全相同，真正达到零误差实时抄表。1。2、优点优点：无源直读，平常无需供电，只需在抄表瞬间供电，故障率和功耗低，使用寿命长;不影响表计计量精度,直读表计传感器部分与表计内的计数器等装置没有机械接触,不影响原有计量精度,彻底解决了直读表计量精度的问题；电磁兼容性，EMC 测试达到国家标准要求，且不受回流的影响，平常不需供电，不受静电的影响；施工管理方便，每个表计有属于本表的唯一地址编码，现场方便管理维护。在南方地区,可以优先考虑湿式水表的使用,而在北方地区，则应优先考虑干式水表，因为干式水表表计内电子部分不受水的影响，在较为寒冷的气候条件和水质较硬的地区，其工作的稳定性和安全行明显要高于湿式水表。 1.3、技术参数及图示技术参数:接口 M-BUS 接口电压 32V 工作电压 DC24V—42V 协议 JC/T188—2024 波特率 2400bps 防水等级 IP65图 1 光电直读远传干式水表二、便携式抄表方案 便携式抄表系统由单元采集器、抄表机、远传水表等组成，是采纳总线采集的方式采集数据,为了方便敷设基本线路，通常采纳一个单元或一栋楼安装一台单元采集器，计量表通过总线连接至单元采集器,抄表员仅需携带便携式抄表箱到现场，瞬间即可实现一个单元或一栋楼的所有表的数据抄收，不需要针对每个计量表进行抄收,工作量大大减少，工作效率大大提高。图 2 便携式抄表方案图示2.1 单元采集器单元采集器是一款配合便携式数据转换器或手抄机使用数据单元采集器，通信链路便携式数据转换器或手抄机访问采集器下行的表单元来实现集中抄表和单机抄表功能。技术参数:1、设备型号：JSARM—0900J; 2、外形尺寸：85.5mm*85。5mm; 3、输入电压:MBUS 36V 1000mA/12V 1000mA； 4、通讯方式：M—BUS/Rs485; 5、负载能力：Mbus 表计≤128/Rs485≤64 节点; 6、工作温度:-20℃~55℃； 7、工作湿度：≤95%； 8、防护等级：接口 6KV 的雷击浪涌保护； 9、支持 M—BUS/Rs485 下行数据通讯接口； 10、支持供电和通讯指示； 11、每个采集器 固定的设备地址条形码； 12、有防雷击浪涌防护功...
