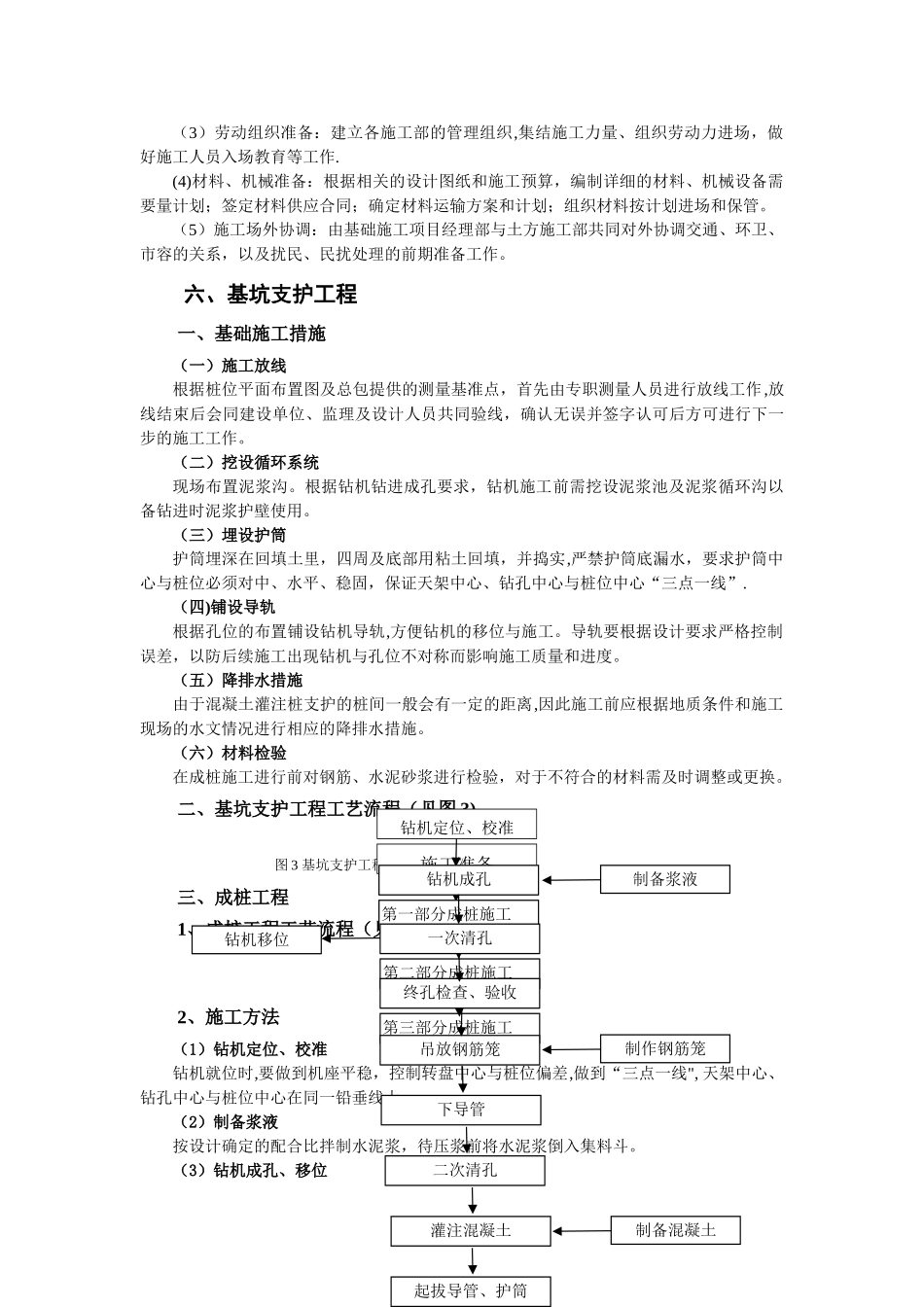

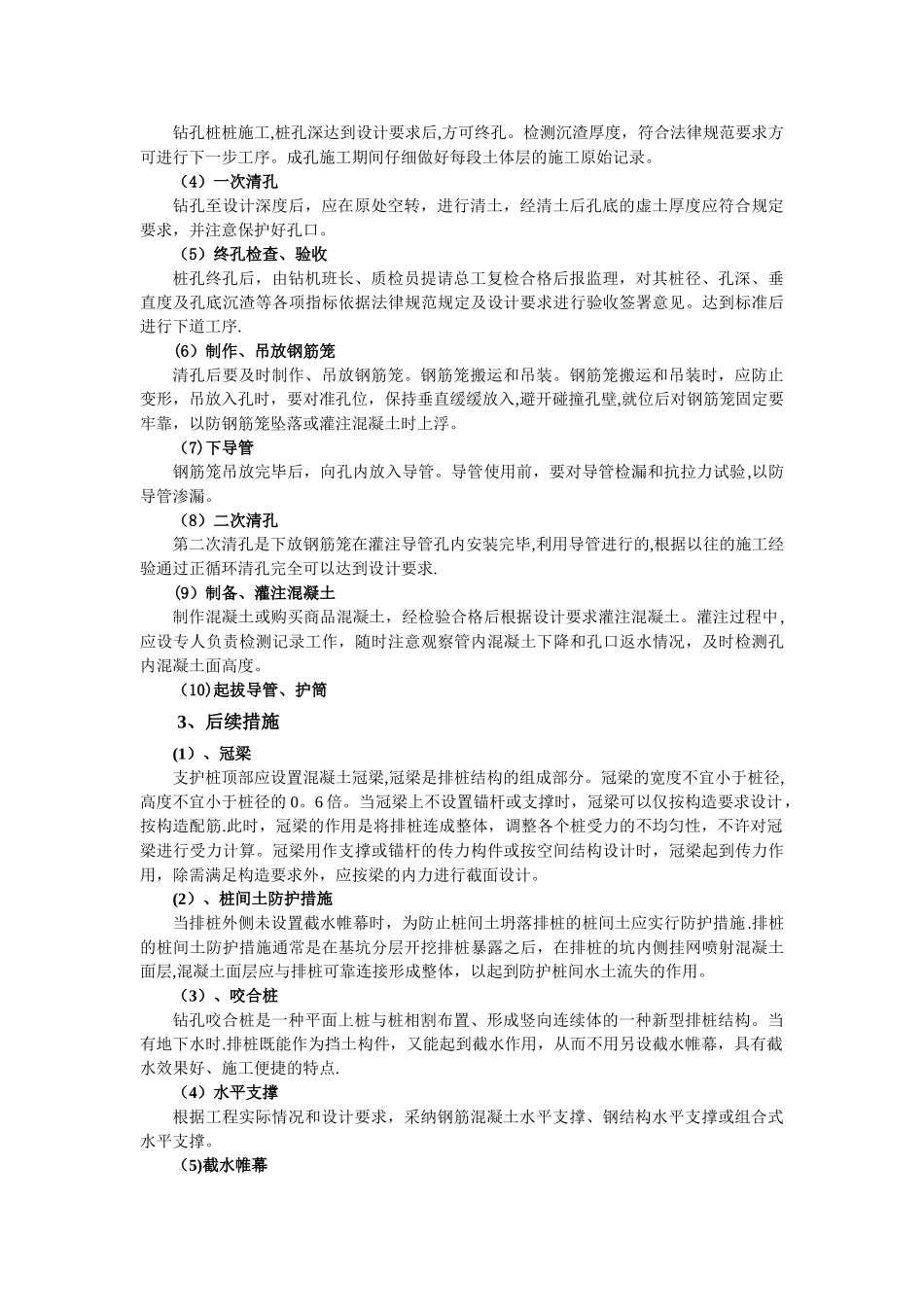

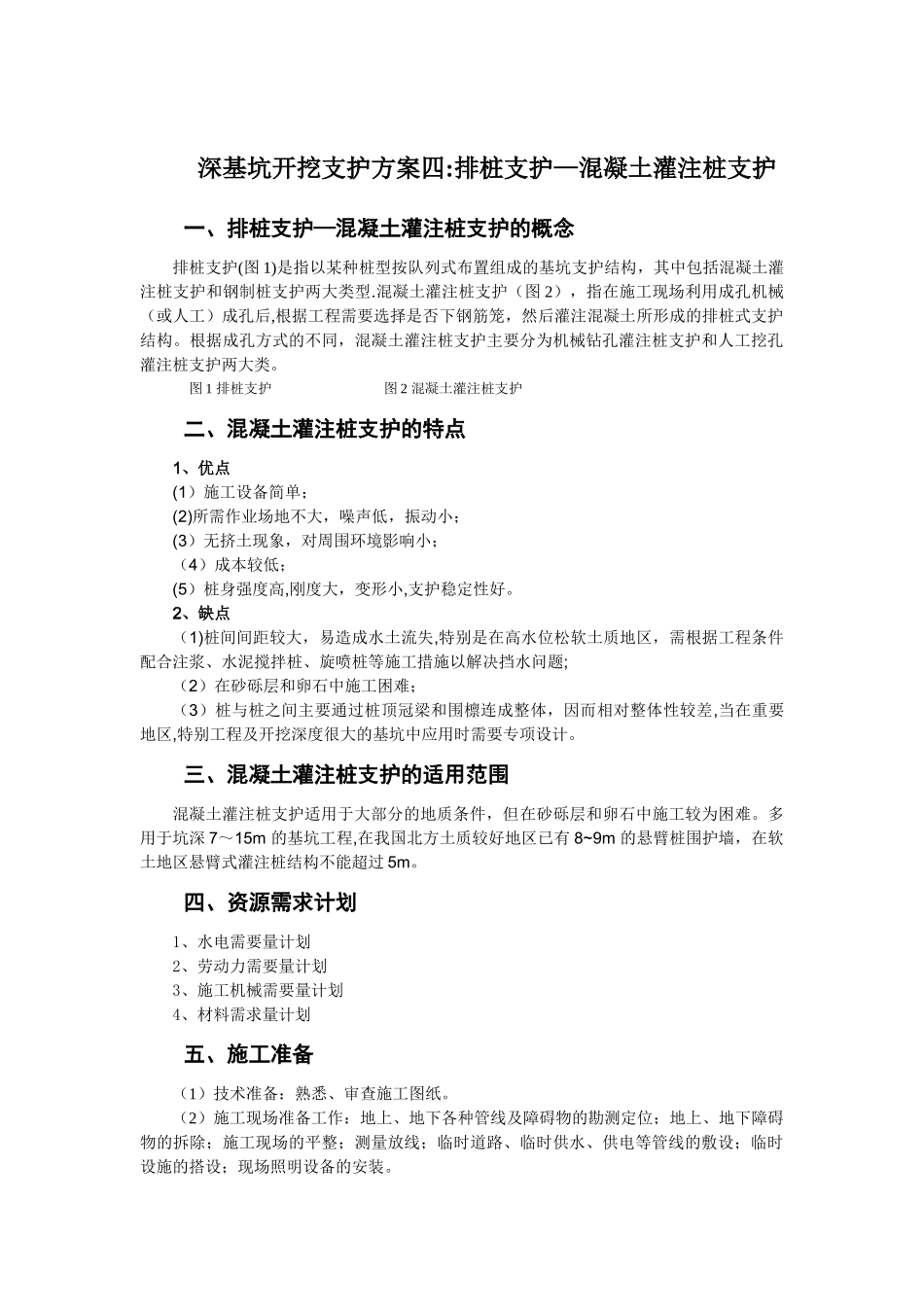

深基坑开挖支护方案四:排桩支护—混凝土灌注桩支护一、排桩支护—混凝土灌注桩支护的概念排桩支护(图 1)是指以某种桩型按队列式布置组成的基坑支护结构，其中包括混凝土灌注桩支护和钢制桩支护两大类型.混凝土灌注桩支护（图 2），指在施工现场利用成孔机械（或人工）成孔后,根据工程需要选择是否下钢筋笼，然后灌注混凝土所形成的排桩式支护结构。根据成孔方式的不同，混凝土灌注桩支护主要分为机械钻孔灌注桩支护和人工挖孔灌注桩支护两大类。 图 1 排桩支护 图 2 混凝土灌注桩支护二、混凝土灌注桩支护的特点1、优点(1）施工设备简单；(2)所需作业场地不大，噪声低，振动小；(3）无挤土现象，对周围环境影响小；（4）成本较低；(5）桩身强度高,刚度大，变形小,支护稳定性好。2、缺点（1)桩间间距较大，易造成水土流失,特别是在高水位松软土质地区，需根据工程条件配合注浆、水泥搅拌桩、旋喷桩等施工措施以解决挡水问题;（2）在砂砾层和卵石中施工困难；（3）桩与桩之间主要通过桩顶冠梁和围檩连成整体，因而相对整体性较差,当在重要地区,特别工程及开挖深度很大的基坑中应用时需要专项设计。三、混凝土灌注桩支护的适用范围混凝土灌注桩支护适用于大部分的地质条件，但在砂砾层和卵石中施工较为困难。多用于坑深 7～15m 的基坑工程,在我国北方土质较好地区已有 8~9m 的悬臂桩围护墙，在软土地区悬臂式灌注桩结构不能超过 5m。四、资源需求计划1、水电需要量计划2、劳动力需要量计划3、施工机械需要量计划4、材料需求量计划五、施工准备（1）技术准备：熟悉、审查施工图纸。（2）施工现场准备工作：地上、地下各种管线及障碍物的勘测定位；地上、地下障碍物的拆除；施工现场的平整；测量放线；临时道路、临时供水、供电等管线的敷设；临时设施的搭设；现场照明设备的安装。（3）劳动组织准备：建立各施工部的管理组织,集结施工力量、组织劳动力进场，做好施工人员入场教育等工作.(4)材料、机械准备：根据相关的设计图纸和施工预算，编制详细的材料、机械设备需要量计划；签定材料供应合同；确定材料运输方案和计划；组织材料按计划进场和保管。（5）施工场外协调：由基础施工项目经理部与土方施工部共同对外协调交通、环卫、市容的关系，以及扰民、民扰处理的前期准备工作。六、基坑支护工程一、基础施工措施（一）施工放线根据桩位平面布置图及总包提供的测量基准点，首先由专职测量人员进行放线工作,放线结束后会同建设单位、监...
