渠道工程施工要点

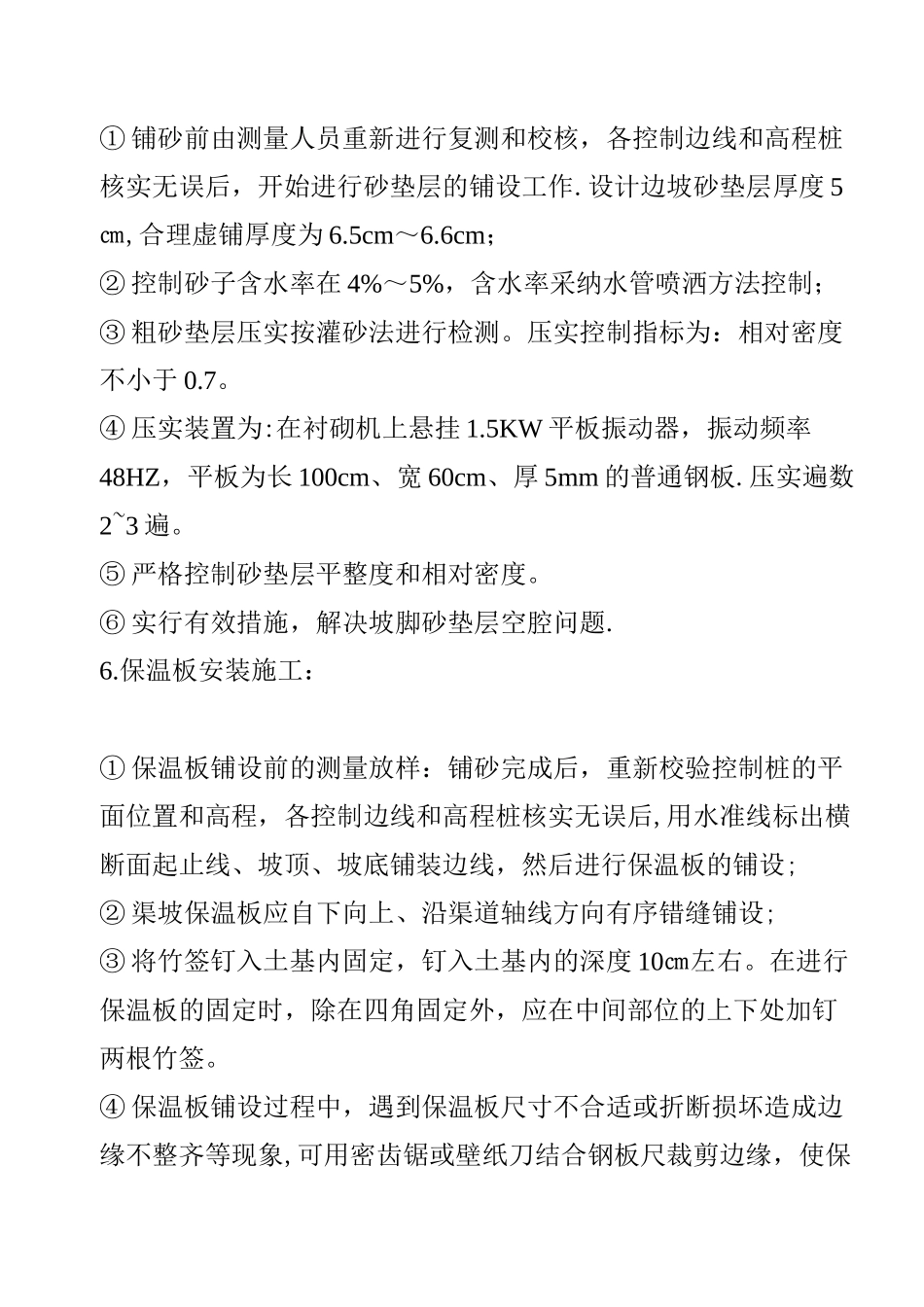

渠道工程施工要点一）渠道工程1．渠道断面设计情况： 渠道过水断面型式为倒梯形，设计底宽 17m 和 18。5m 两种，渠道内边坡坡比全部为 1：2，堤顶至渠底垂直深度为约 9m，设计正常水深 7m,设计流量为 235～245m3/s，渠底高程约为 86m,渠道底板纵坡降为 1：28000. 渠道采纳现浇混凝土衬砌，渠道边坡混凝土衬砌厚度l0cm，底板 8cm,; 渠道沿轴线每 8m 一道通缝，4m 一道半缝，半缝深 6㎝；具体结构为：混凝土、复合土工膜（600g/ m2 的两布一膜）、保温板(阴坡保温板厚度 2.5㎝，阳坡保温板厚度 2。0㎝）、 5㎝厚的粗砂垫层、土基面。渠道两边坡脚、渠道中心共设三排软式排水管，并设单向逆止排水阀,间距 15m。2.渠道土方开挖:土方开挖采纳的是常规开挖方法，即使用挖掘机分层开挖、自卸汽车运输的方法。开挖时预留 50㎝保护层。3。渠道衬砌工序:渠道衬砌总体程序是：先进行渠道两边边坡施工,然后进行渠道底板施工。渠道衬砌施工的工艺流程为:机械、人工削坡→测量→基面联合验收→排水齿槽开挖→排水管预埋→铺砂压砂→保温板铺设→土工膜铺设、焊接→模板安装→浇筑混凝土→收面压光→切割伸缩缝→伸缩缝填塞闭孔板→灌注密封胶。4.削坡 反铲、人工配合削坡① 先采纳反铲粗削，然后人工精削的方法。② 削坡进度应与衬砌进度相适应，以免削坡面积过大，搁置时间过长,造成基面被损。③ 测量放出坡脚线和坡肩线，采纳仪器控制指挥反铲粗削.为保证削出的坡面平整,粗削坡自上而下进行。④ 人工精削在挖掘机粗削完成后进行。在坡脚线和坡肩线上每 5m对应各设一控制标高桩，用线绳挂线,先削出一条基准线，并在基准线上的 1/4、1/2、3/4 处设一个垂直坡面的高程控制桩，5m 范围内安排 6～7 人自上而下平行削坡作业,依此基准线人工精细削坡至设计坡面。5。粗砂垫层施工： 边坡粗砂垫层采纳人工摊铺、衬砌机压实的施工工艺。即用自卸汽车把砂运输到施工现场，用装载机铲送到坡面上,人工由上向下摊铺。控制要点:① 铺砂前由测量人员重新进行复测和校核，各控制边线和高程桩核实无误后，开始进行砂垫层的铺设工作.设计边坡砂垫层厚度 5㎝,合理虚铺厚度为 6.5cm～6.6cm；② 控制砂子含水率在 4%～5%，含水率采纳水管喷洒方法控制；③ 粗砂垫层压实按灌砂法进行检测。压实控制指标为：相对密度不小于 0.7。④ 压实装置为:在衬砌机上悬挂 1.5KW 平板振动器，振动频率48HZ，平板为长 100cm、宽 60cm、厚 5mm 的...
