温度控制系统流程图

温度控制系统流程图_第1页
1/6
温度控制系统流程图_第2页
2/6
温度控制系统流程图_第3页
3/6

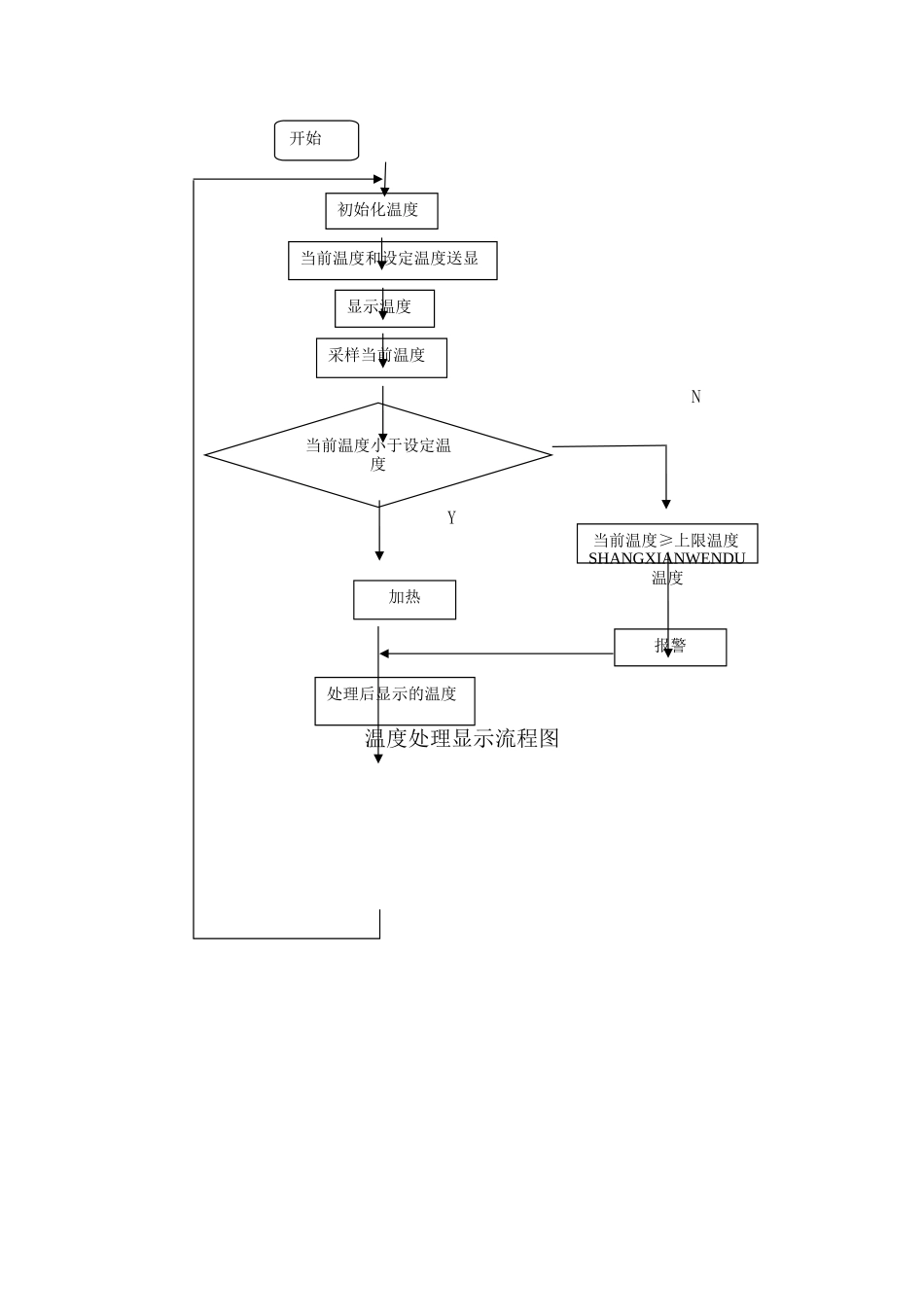

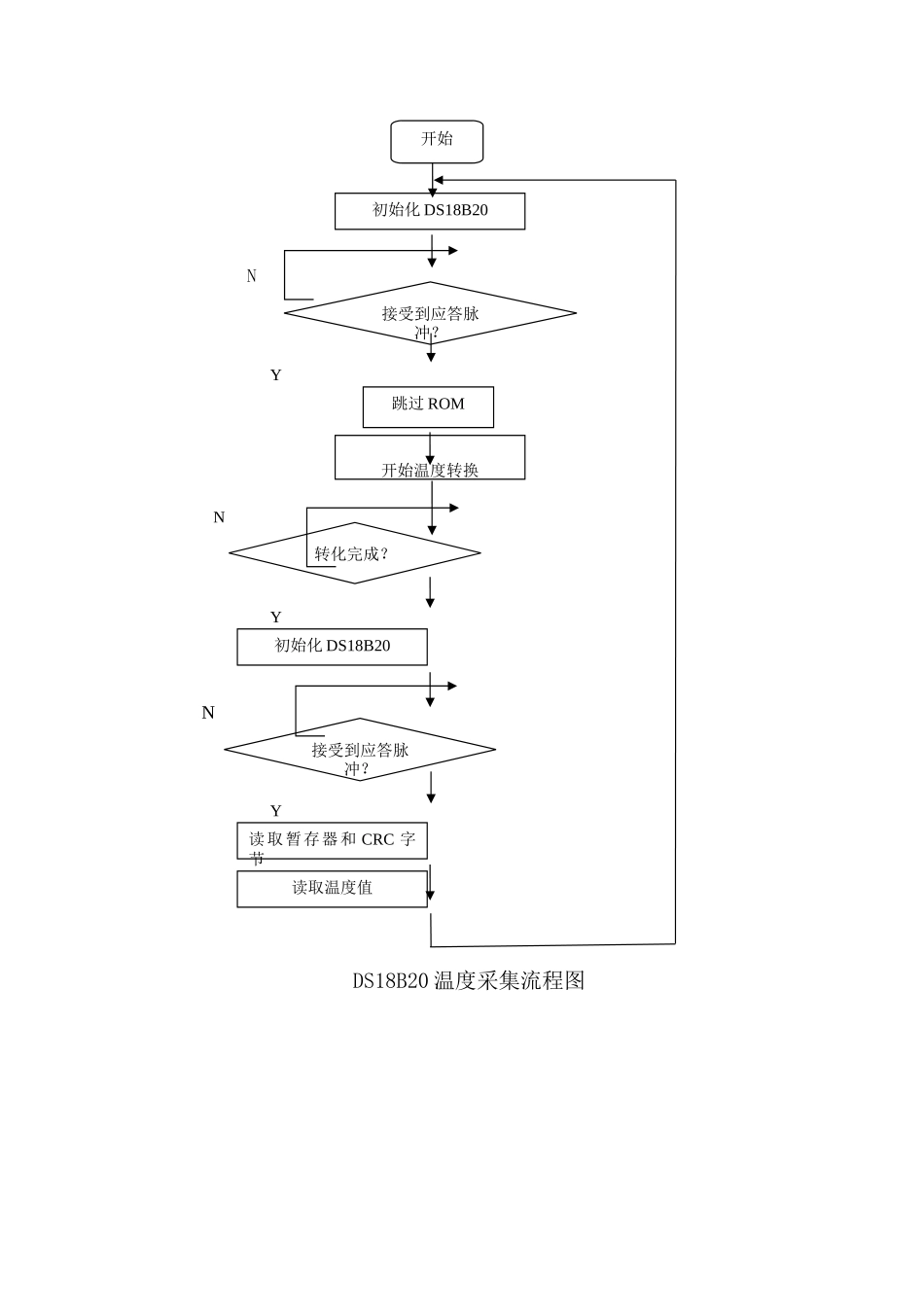

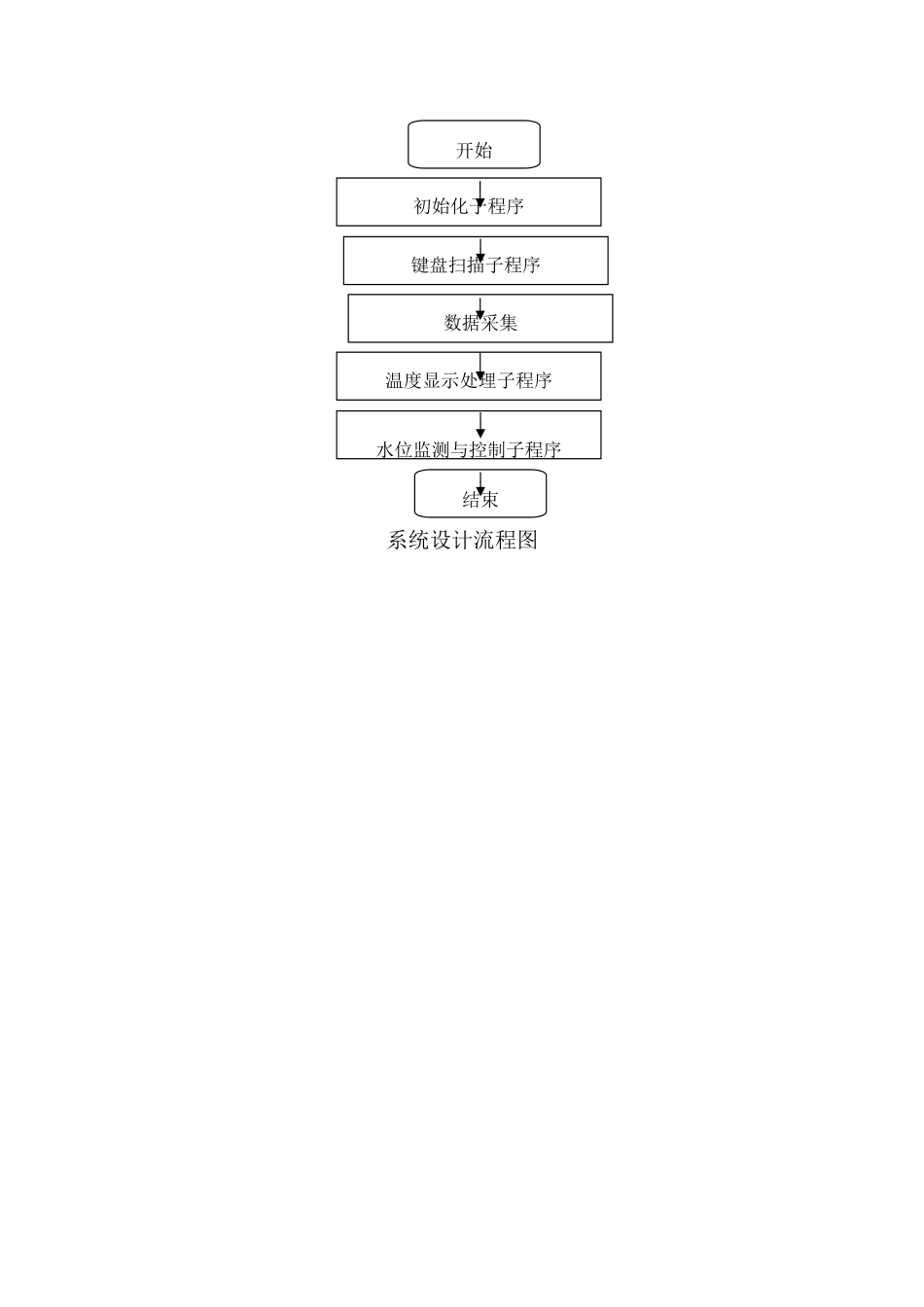

系统设计流程图开始初始化子程序键盘扫描子程序数据采集温度显示处理子程序水位监测与控制子程序结束 N Y 温度处理显示流程图开始初始化温度当前温度和设定温度送显显示温度采样当前温度当前温度小于设定温度当前温度≥上限温度SHANGXIANWENDU温度加热报警处理后显示的温度 N Y N Y N Y DS18B20 温度采集流程图开始初始化 DS18B20接受到应答脉冲?跳过 ROM开始温度转换转化完成?初始化 DS18B20接受到应答脉冲?读取暂存器和 CRC 字节读取温度值 N Y N Y 键盘扫描流程图开始初始化开始键盘扫描按键输入?时间设定?分别输入分,秒温度设定确定,开始倒计时分别输入上下限及薰蒸机温度设定值结束 N Y 水位监测控制流程图开始初始化水位监测水 位 < 低 水位 ?水位≥高水位报警、打开水阀黄灯亮,关闭水阀
