湿、干式自动喷水灭火系统-消防设施操作图解

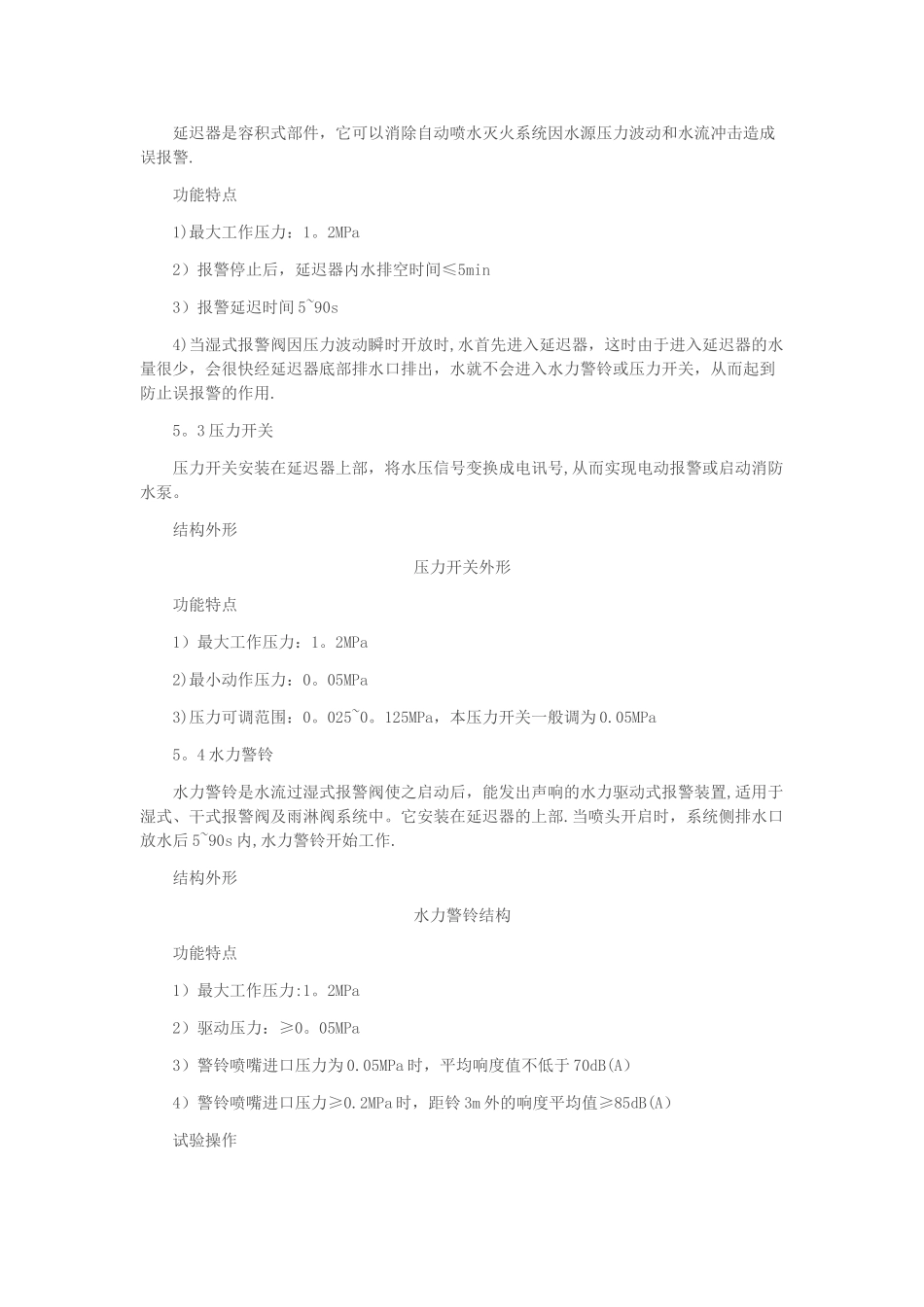

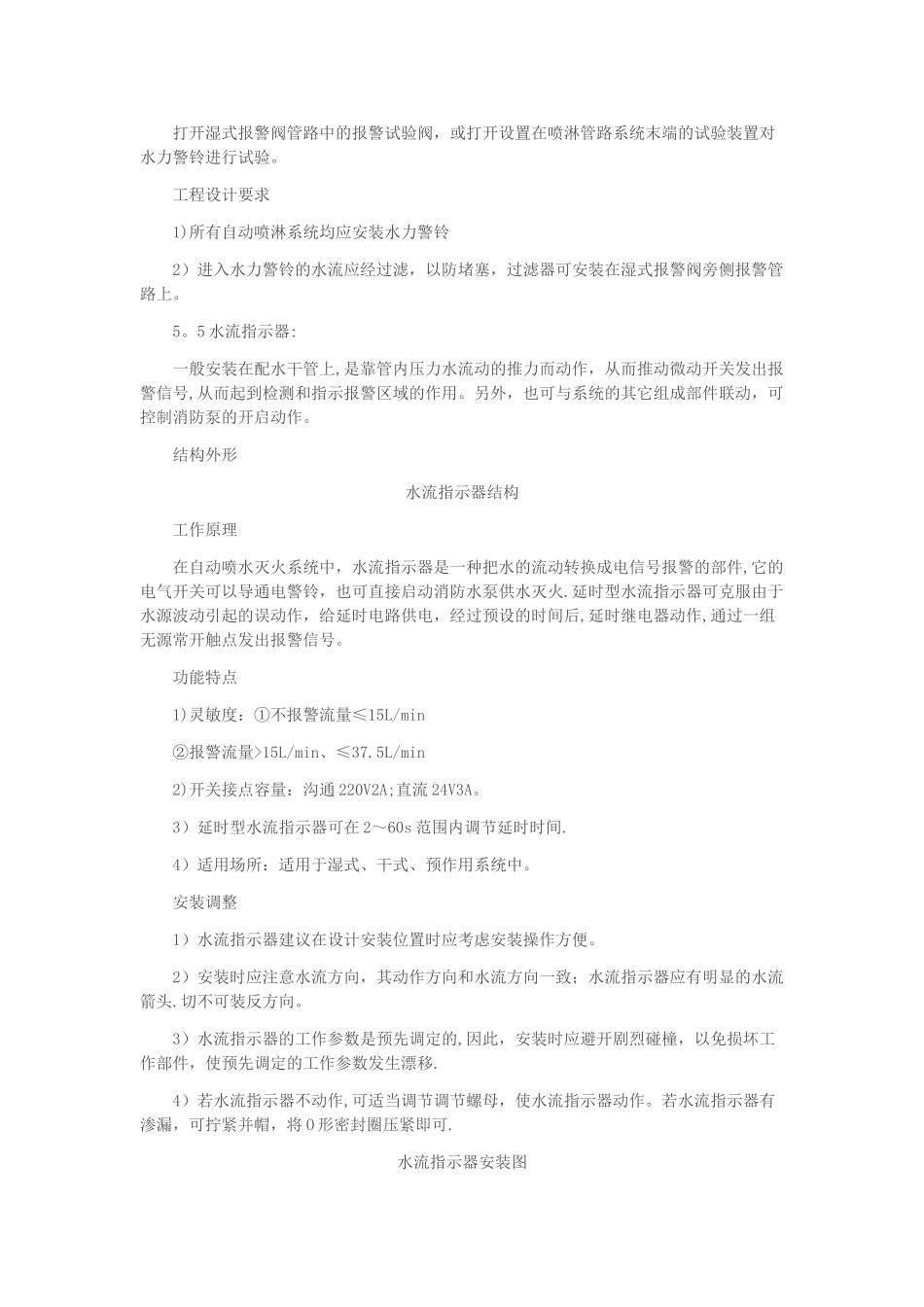

本文对湿式、干式自动喷水灭火系统消防设施操作做了详细的图解，供行业内朋友们参考. 一、湿式自动喷水灭火系统 1.系统用途 用于环境温度不低于 4℃,且不高于 70℃的高层建筑、宾馆、医院、剧院、办公楼、仓库、车库、工厂、船舶、地下工程等场所。 2.系统结构湿式系统结构示意图 由闭式洒水喷头、水流指示器、湿式报警阀组以及管道和供水设施等组成,准工作状态时管道内充满用于启动系统的有压水的闭式系统。 3。工作原理 保护区域内发生火灾时,温度升高使闭式喷头玻璃球炸裂而使喷头开启喷水。这时湿式报警阀系统侧压力降低，供水压力大于系统侧压力（产生压差)，使阀瓣打开(湿式报警阀开启），其中一路压力水流向洒水喷头，对保护区洒水灭火，同时水流指示器报告起火区域；另一路压力水通过延迟器流向水力警铃，发出持续铃声报警，报警阀组或稳压泵的压力开关输出启动供水泵信号,完成系统启动。系统启动后，由供水泵向开放的喷头供水，开放喷头按不低于设计规定的喷水强度均匀喷水，实施灭火。 4.系统工作流程图湿式灭火系统动作流程图 5.系统各部件构成及用途 5。1 湿式报警阀 湿式报警阀是只允许水单方向流入喷水系统并在规定流量下报警的一种单向阀。它在系统中的作用为：接通或关断报警水流,喷头动作后报警水流将驱动水力警铃和压力开关报警；防止水倒流。 湿式报警阀阀工作原理如图下图所示。湿式报警阀组工作原理 如图所示,在伺应状态下，由于旁路管和补偿器在供水压力波动的情况下可使阀瓣上部水压大于其下部水压，同时在结构上阀瓣上承压面比下承压面面积大约 15％，故可有效地防止因水压波动打开阀瓣而形成误报警。 当发生火灾使喷头动作喷水而造成系统侧水压下降,而旁路管的节流作用不能立即使系统侧压力与供水侧压力平衡，这个压力差就将阀瓣打开并向已开启的喷头连续供水,实施灭火。 5。2 延迟器 延迟器是容积式部件，它可以消除自动喷水灭火系统因水源压力波动和水流冲击造成误报警. 功能特点 1)最大工作压力：1。2MPa 2）报警停止后，延迟器内水排空时间≤5min 3）报警延迟时间 5~90s 4)当湿式报警阀因压力波动瞬时开放时,水首先进入延迟器，这时由于进入延迟器的水量很少，会很快经延迟器底部排水口排出，水就不会进入水力警铃或压力开关，从而起到防止误报警的作用. 5。3 压力开关 压力开关安装在延迟器上部，将水压信号变换成电讯号,从而实现电动报警或启动消防水泵。 结构外形压力开关外形 功...
