满堂脚手架技术交底

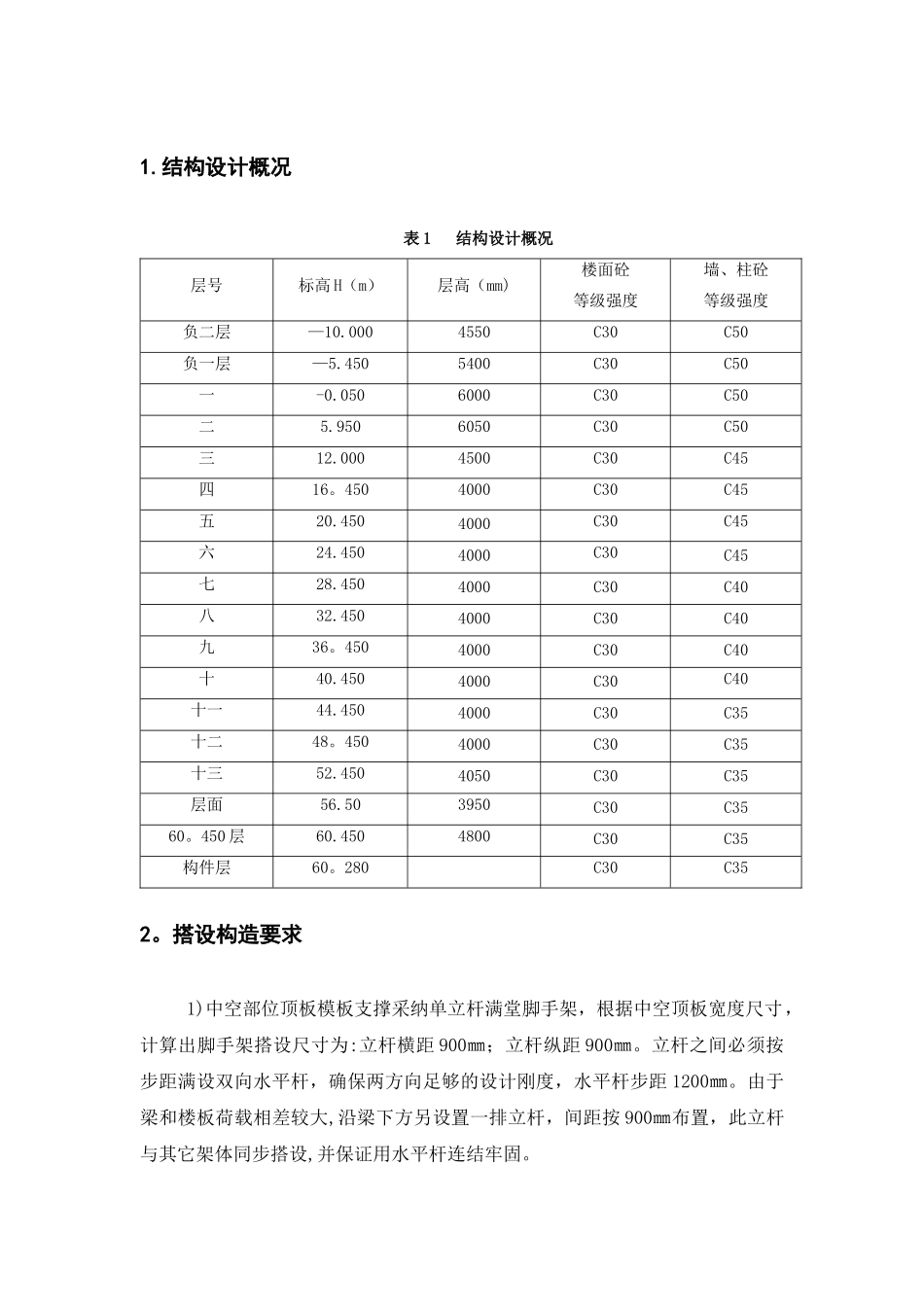

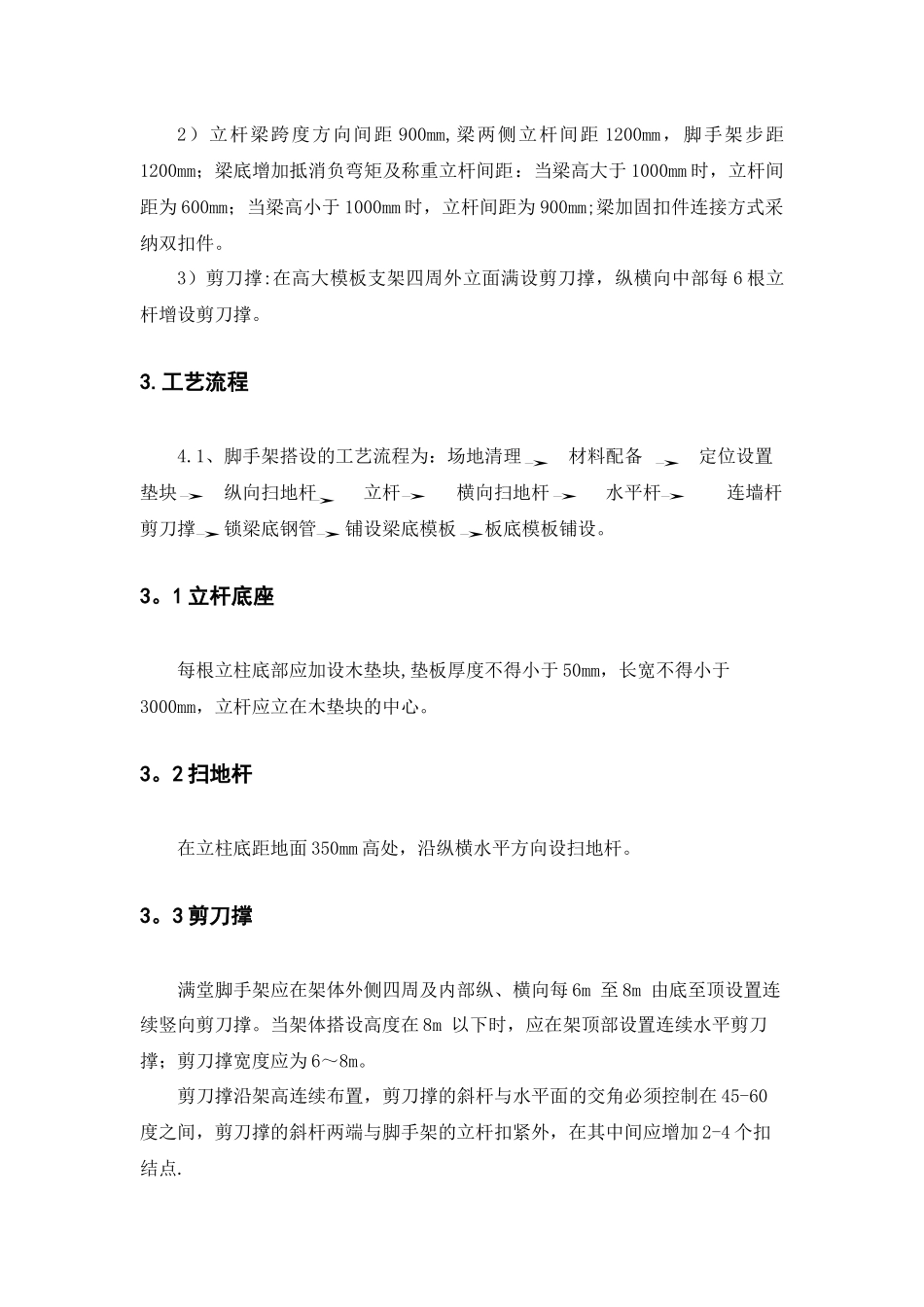

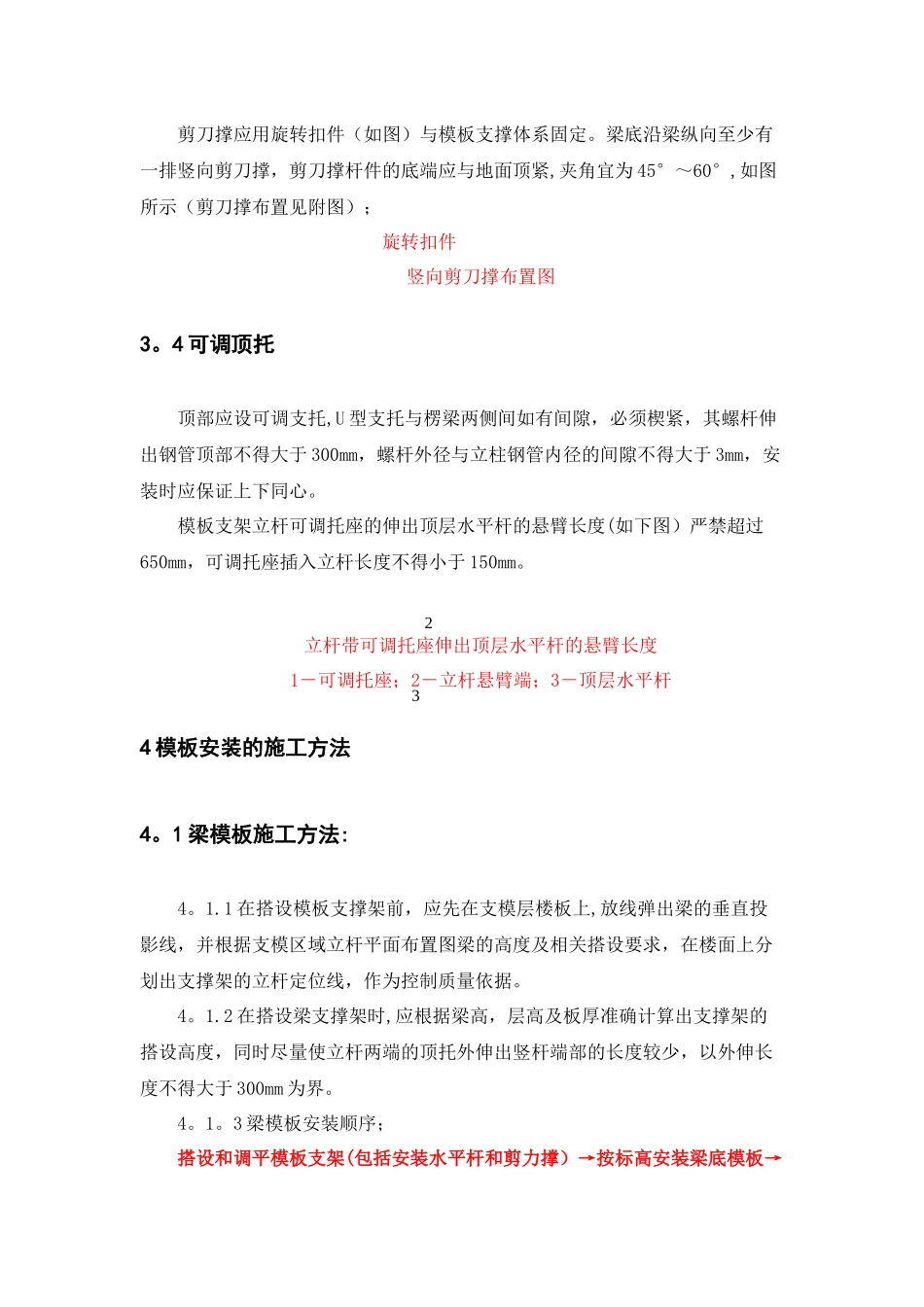

1.结构设计概况表 1 结构设计概况层号标高 H（m）层高（mm)楼面砼等级强度墙、柱砼等级强度负二层—10.0004550C30C50负一层—5.4505400C30C50一-0.0506000C30C50二5.9506050C30C50三12.0004500C30C45四16。4504000C30C45五20.4504000C30C45六24.4504000C30C45七28.4504000C30C40八32.4504000C30C40九36。4504000C30C40十40.4504000C30C40十一44.4504000C30C35十二48。4504000C30C35十三52.4504050C30C35层面56.503950C30C3560。450 层60.4504800C30C35构件层60。280C30C352。搭设构造要求 1)中空部位顶板模板支撑采纳单立杆满堂脚手架，根据中空顶板宽度尺寸，计算出脚手架搭设尺寸为:立杆横距 900㎜；立杆纵距 900㎜。立杆之间必须按步距满设双向水平杆，确保两方向足够的设计刚度，水平杆步距 1200㎜。由于梁和楼板荷载相差较大,沿梁下方另设置一排立杆，间距按 900㎜布置，此立杆与其它架体同步搭设,并保证用水平杆连结牢固。2）立杆梁跨度方向间距 900mm,梁两侧立杆间距 1200mm，脚手架步距1200mm；梁底增加抵消负弯矩及称重立杆间距：当梁高大于 1000mm 时，立杆间距为 600mm；当梁高小于 1000mm 时，立杆间距为 900mm;梁加固扣件连接方式采纳双扣件。3）剪刀撑:在高大模板支架四周外立面满设剪刀撑，纵横向中部每 6 根立杆增设剪刀撑。3.工艺流程4.1、脚手架搭设的工艺流程为：场地清理 材料配备 定位设置垫块 纵向扫地杆 立杆 横向扫地杆 水平杆 连墙杆 剪刀撑 锁梁底钢管 铺设梁底模板 板底模板铺设。3。1 立杆底座每根立柱底部应加设木垫块,垫板厚度不得小于 50mm，长宽不得小于3000mm，立杆应立在木垫块的中心。3。2 扫地杆在立柱底距地面 350mm 高处，沿纵横水平方向设扫地杆。3。3 剪刀撑满堂脚手架应在架体外侧四周及内部纵、横向每 6m 至 8m 由底至顶设置连续竖向剪刀撑。当架体搭设高度在 8m 以下时，应在架顶部设置连续水平剪刀撑；剪刀撑宽度应为 6～8m。剪刀撑沿架高连续布置，剪刀撑的斜杆与水平面的交角必须控制在 45-60度之间，剪刀撑的斜杆两端与脚手架的立杆扣紧外，在其中间应增加 2-4 个扣结点.剪刀撑应用旋转扣件（如图）与模板支撑体系固定。梁底沿梁纵向至少有一排竖向剪刀撑，剪刀撑杆件的底端应与地面顶紧,夹角宜为 45°～60°,如图所示（剪刀撑布置见附图）； 旋转扣件竖向剪刀撑布置图3。4 可调顶托顶部应设可调支托,U 型支托与楞梁两侧间如有间隙，必须楔紧，...
