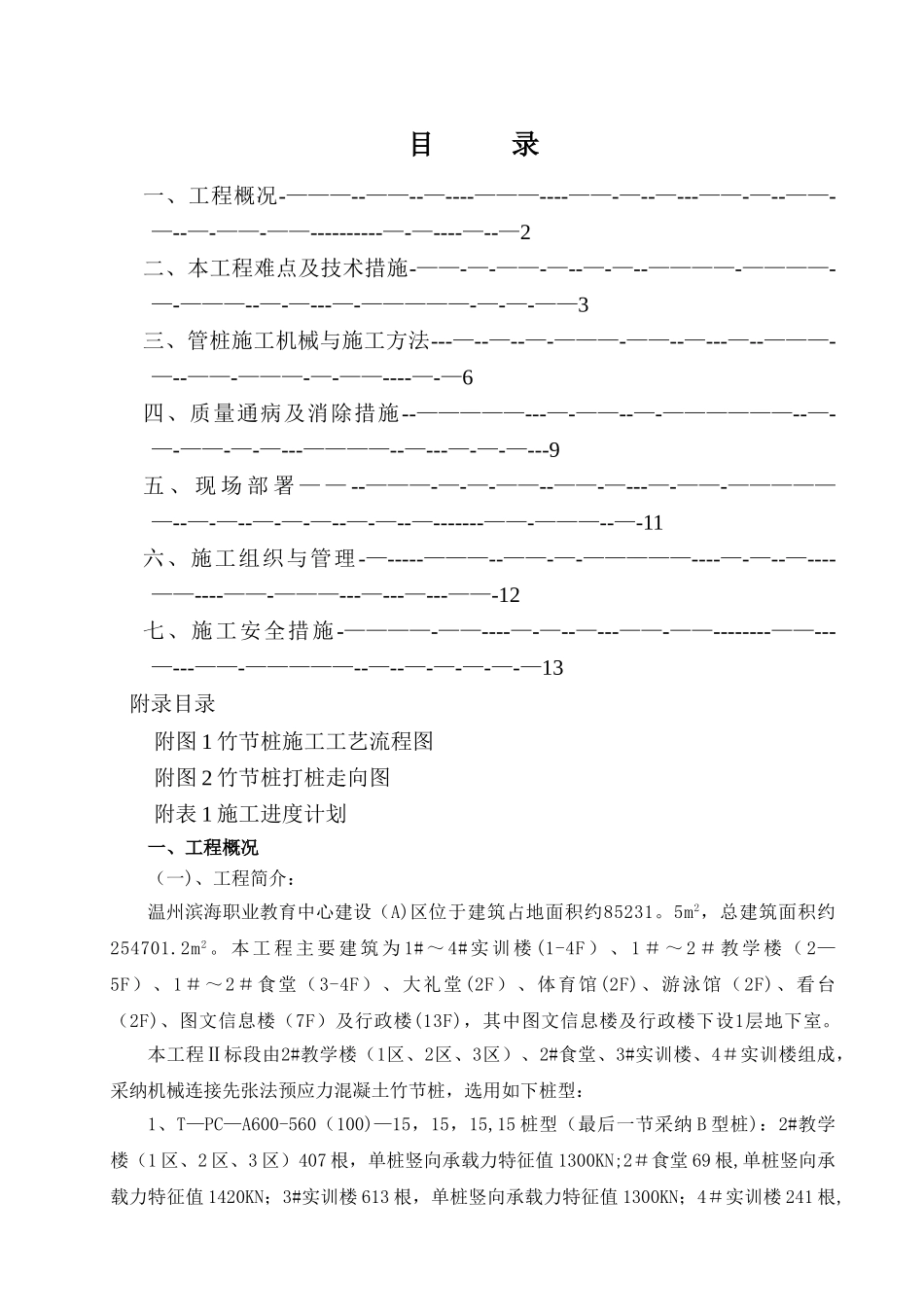

目 录一、工程概况-———--——--—----———----——-—--—---——-—--——-—--—-——-——----------—-—----—--—2二、本工程难点及技术措施-——-—-——-—--—-—--————-————-—-———--—-—---—-—————-—-—-——3三、管桩施工机械与施工方法---—--—--—-———-——--—---—--———-—--——-———-—-——----—-—6四、质量通病及消除措施--—————---—-——--—-——————--—-—-——-—-—---————--—---—-—-—---9五 、 现 场 部 署 — — --———-—-—-——--——-—---—-——-——————--—-—--—-—-—--—-—--—-------——-———--—-11六、施工组织与管理-—-----———--——-—-—————----—-—--—----——----——-———---—---—---——-12七、施工安全措施-————-——----—-—--—---——-——--------——---—---——-—————--—--—-—-—-—-—13 附录目录附图 1 竹节桩施工工艺流程图附图 2 竹节桩打桩走向图附表 1 施工进度计划一、工程概况(一)、工程简介:温州滨海职业教育中心建设(A)区位于建筑占地面积约85231。5m2,总建筑面积约254701.2m2 。 本 工 程 主 要 建 筑 为 1# ~ 4# 实 训 楼 (1-4F ) 、 1 # ~ 2 # 教 学 楼 ( 2—5F)、1#~2#食堂(3-4F)、大礼堂(2F)、体育馆(2F)、游泳馆(2F)、看台(2F)、图文信息楼(7F)及行政楼(13F),其中图文信息楼及行政楼下设1层地下室。本工程Ⅱ标段由2#教学楼(1区、2区、3区)、2#食堂、3#实训楼、4#实训楼组成,采纳机械连接先张法预应力混凝土竹节桩,选用如下桩型:1、T—PC—A600-560(100)—15,15,15,15 桩型(最后一节采纳 B 型桩):2#教学楼(1 区、2 区、3 区)407 根,单桩竖向承载力特征值 1300KN;2#食堂 69 根,单桩竖向承载力特征值 1420KN;3#实训楼 613 根,单桩竖向承载力特征值 1300KN;4#实训楼 241 根,单桩竖向承载力特征值 1300KN;计 1330 根。 2、T-PC-A600—560(100)— 15,15,15,12 桩型(最后一节采纳 B 型桩): 2#食堂109 根,单桩竖向承载力特征值 1230KN;4#实训楼 353 根,单桩竖向承载力特征值1100KN;计 462 根.3、T-PC—A500-460(100)—13,13,13,11 桩型(最后一节采纳 B 型桩):2#教学楼(1 区、2 区、3 区)64 根,单桩竖向承载力特征值 750KN;3#实...
