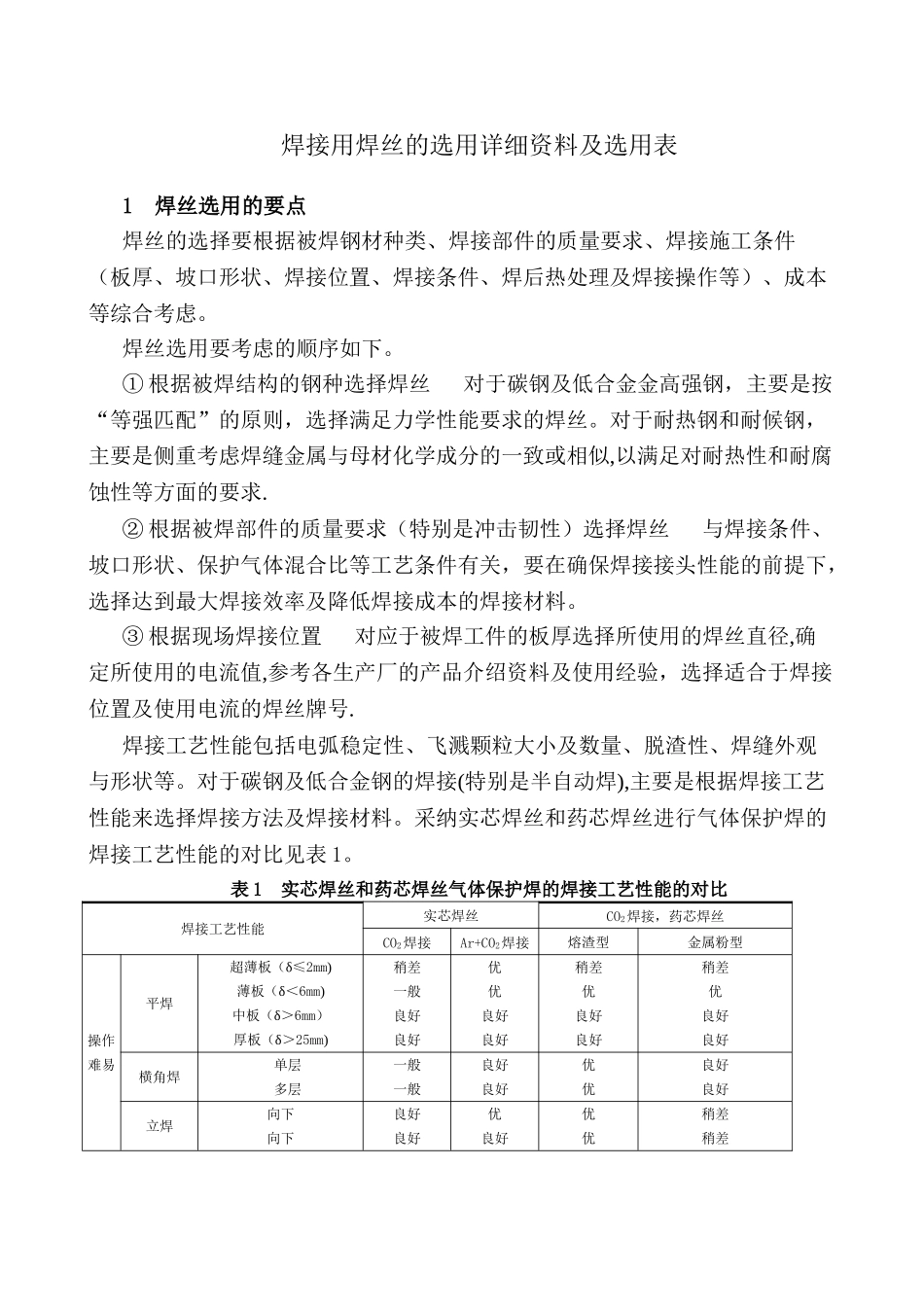

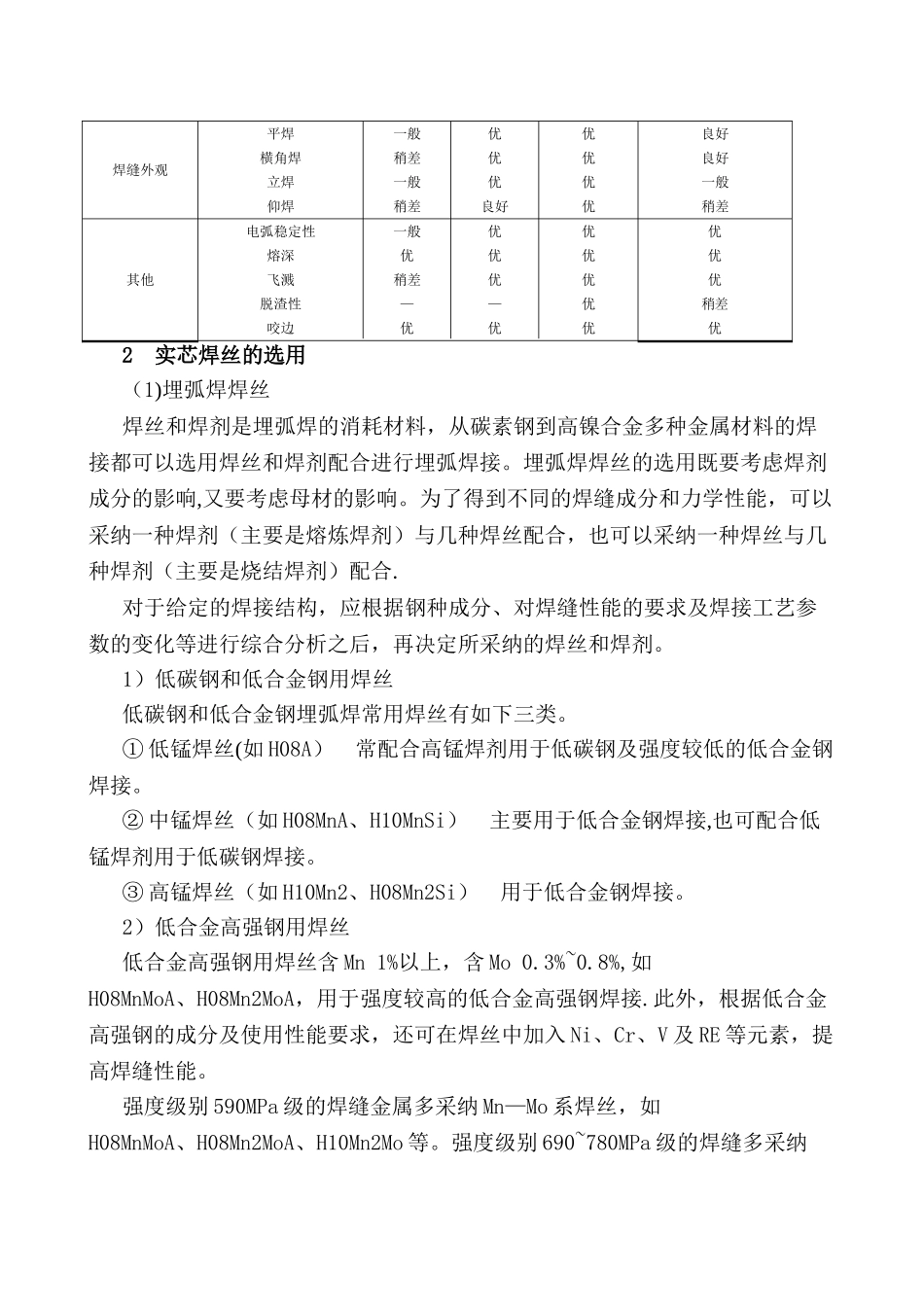

焊接用焊丝的选用详细资料及选用表 1 焊丝选用的要点焊丝的选择要根据被焊钢材种类、焊接部件的质量要求、焊接施工条件（板厚、坡口形状、焊接位置、焊接条件、焊后热处理及焊接操作等）、成本等综合考虑。焊丝选用要考虑的顺序如下。① 根据被焊结构的钢种选择焊丝 对于碳钢及低合金金高强钢，主要是按“等强匹配”的原则，选择满足力学性能要求的焊丝。对于耐热钢和耐候钢，主要是侧重考虑焊缝金属与母材化学成分的一致或相似,以满足对耐热性和耐腐蚀性等方面的要求.② 根据被焊部件的质量要求（特别是冲击韧性）选择焊丝 与焊接条件、坡口形状、保护气体混合比等工艺条件有关，要在确保焊接接头性能的前提下，选择达到最大焊接效率及降低焊接成本的焊接材料。③ 根据现场焊接位置 对应于被焊工件的板厚选择所使用的焊丝直径,确定所使用的电流值,参考各生产厂的产品介绍资料及使用经验，选择适合于焊接位置及使用电流的焊丝牌号.焊接工艺性能包括电弧稳定性、飞溅颗粒大小及数量、脱渣性、焊缝外观与形状等。对于碳钢及低合金钢的焊接(特别是半自动焊),主要是根据焊接工艺性能来选择焊接方法及焊接材料。采纳实芯焊丝和药芯焊丝进行气体保护焊的焊接工艺性能的对比见表 1。表 1 实芯焊丝和药芯焊丝气体保护焊的焊接工艺性能的对比焊接工艺性能实芯焊丝CO2焊接，药芯焊丝CO2焊接Ar+CO2焊接熔渣型金属粉型操作难易平焊超薄板（δ≤2mm)薄板（δ＜6mm)中板（δ＞6mm）厚板（δ＞25mm)稍差一般良好良好优优良好良好稍差优良好良好稍差优良好良好横角焊单层多层一般一般良好良好优优良好良好立焊向下向下良好良好优良好优优稍差稍差焊缝外观平焊横角焊立焊仰焊一般稍差一般稍差优优优良好优优优优良好良好一般稍差其他电弧稳定性熔深飞溅脱渣性咬边一般优稍差—优优优优—优优优优优优优优优稍差优2 实芯焊丝的选用（1)埋弧焊焊丝焊丝和焊剂是埋弧焊的消耗材料，从碳素钢到高镍合金多种金属材料的焊接都可以选用焊丝和焊剂配合进行埋弧焊接。埋弧焊焊丝的选用既要考虑焊剂成分的影响,又要考虑母材的影响。为了得到不同的焊缝成分和力学性能，可以采纳一种焊剂（主要是熔炼焊剂）与几种焊丝配合，也可以采纳一种焊丝与几种焊剂（主要是烧结焊剂）配合.对于给定的焊接结构，应根据钢种成分、对焊缝性能的要求及焊接工艺参数的变化等进行综合分析之后，再决定所采纳的焊丝和焊剂。1）低碳钢和低合金钢用焊丝低碳钢和低合金钢埋弧焊常用焊丝有...
