燃气工程消防设计说明

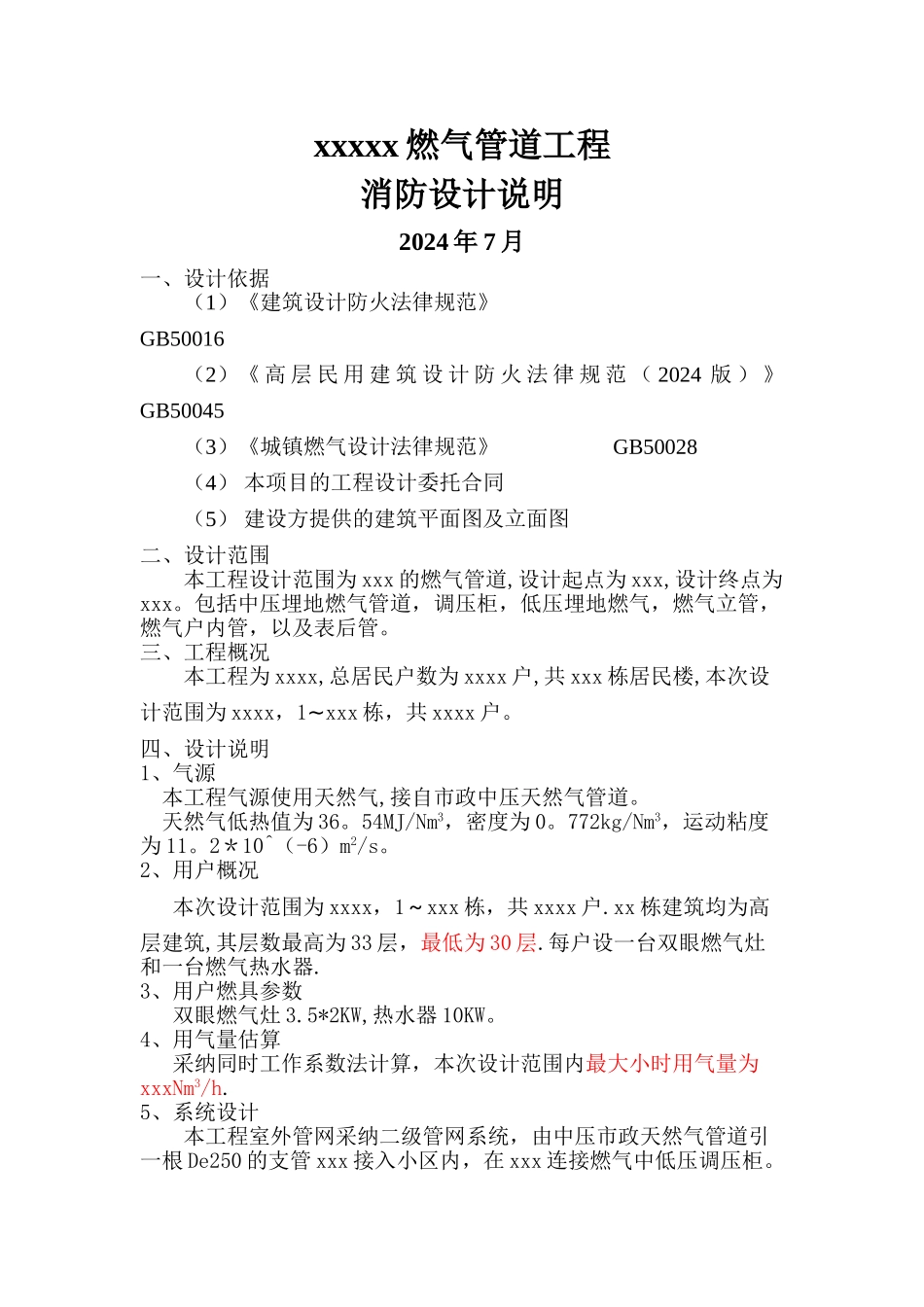

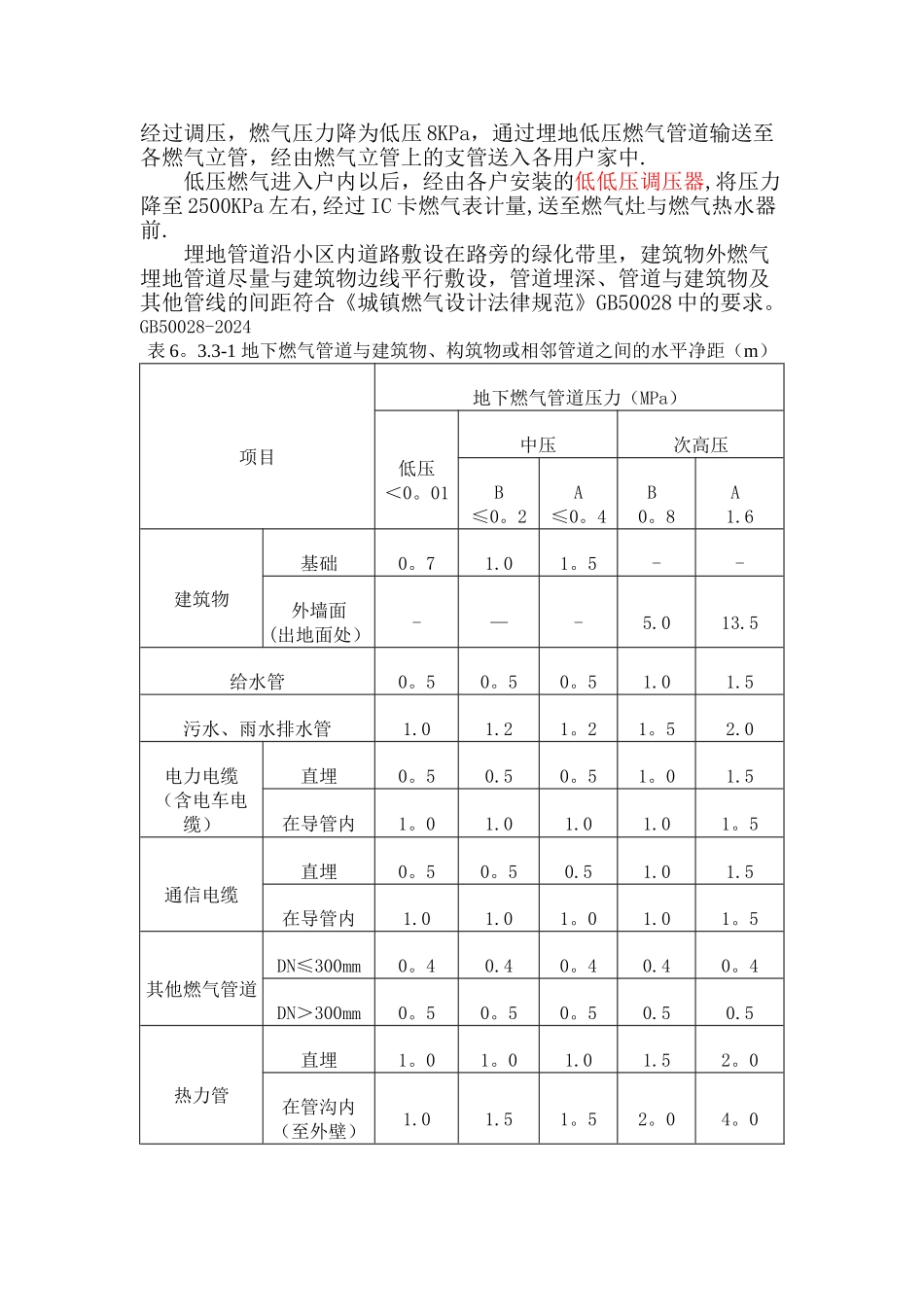

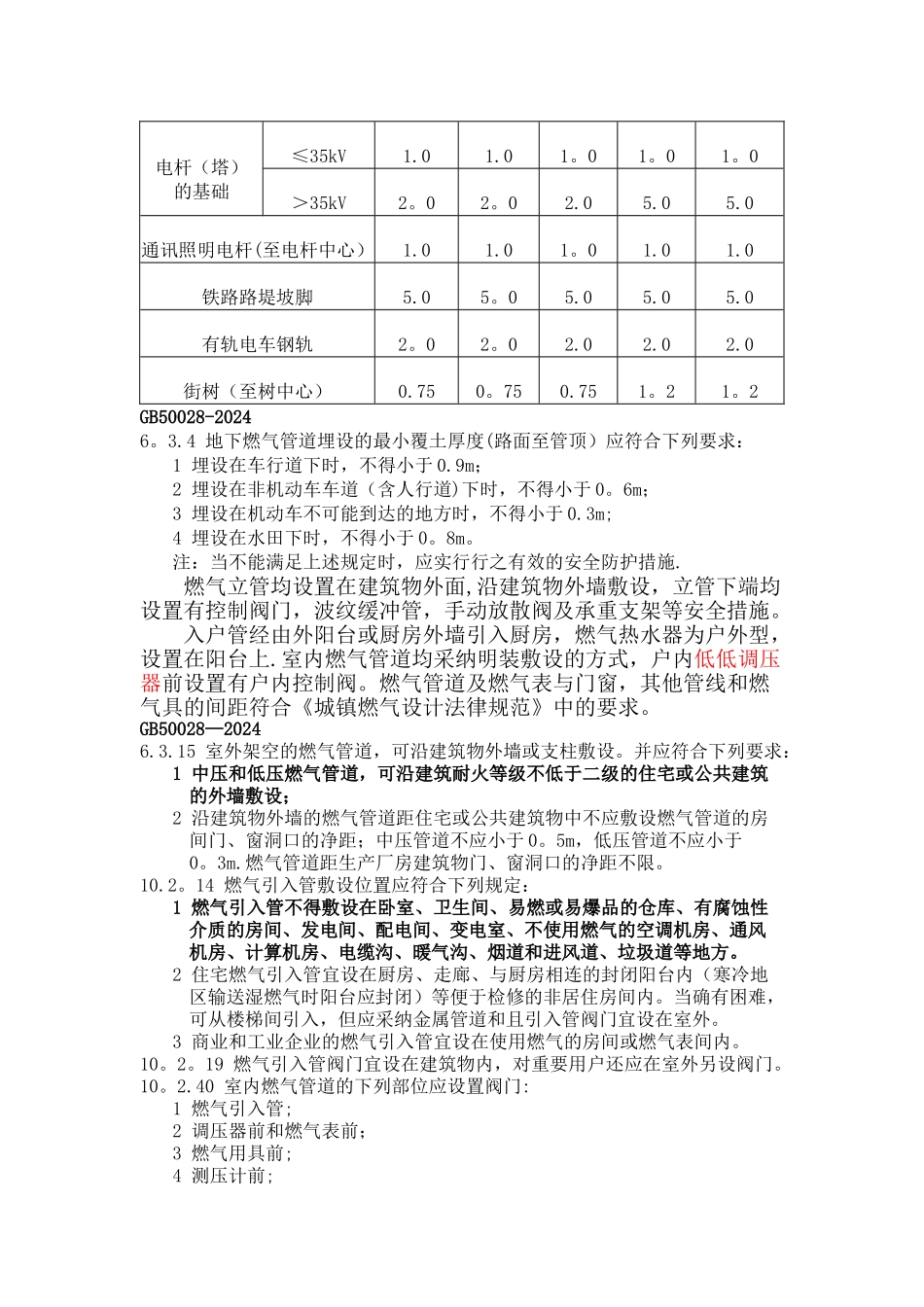

xxxxx 燃气管道工程消防设计说明2024 年 7 月一、设计依据（1）《建筑设计防火法律规范》 GB50016（2）《 高 层 民 用 建 筑 设 计 防 火 法 律 规 范 （ 2024 版 ） 》 GB50045（3）《城镇燃气设计法律规范》 GB50028（4） 本项目的工程设计委托合同（5） 建设方提供的建筑平面图及立面图二、设计范围 本工程设计范围为 xxx 的燃气管道,设计起点为 xxx,设计终点为xxx。包括中压埋地燃气管道，调压柜，低压埋地燃气，燃气立管，燃气户内管，以及表后管。三、工程概况 本工程为 xxxx,总居民户数为 xxxx 户,共 xxx 栋居民楼,本次设计范围为 xxxx，1~xxx 栋，共 xxxx 户。四、设计说明1、气源 本工程气源使用天然气,接自市政中压天然气管道。 天然气低热值为 36。54MJ/Nm3，密度为 0。772kg/Nm3，运动粘度为 11。2＊10^（-6）m2/s。2、用户概况 本次设计范围为 xxxx，1～xxx 栋，共 xxxx 户.xx 栋建筑均为高层建筑,其层数最高为 33 层，最低为 30 层.每户设一台双眼燃气灶和一台燃气热水器.3、用户燃具参数 双眼燃气灶 3.5*2KW,热水器 10KW。4、用气量估算 采纳同时工作系数法计算，本次设计范围内最大小时用气量为xxxNm3/h.5、系统设计本工程室外管网采纳二级管网系统，由中压市政天然气管道引一根 De250 的支管 xxx 接入小区内，在 xxx 连接燃气中低压调压柜。经过调压，燃气压力降为低压 8KPa，通过埋地低压燃气管道输送至各燃气立管，经由燃气立管上的支管送入各用户家中.低压燃气进入户内以后，经由各户安装的低低压调压器,将压力降至 2500KPa 左右,经过 IC 卡燃气表计量,送至燃气灶与燃气热水器前.埋地管道沿小区内道路敷设在路旁的绿化带里，建筑物外燃气埋地管道尽量与建筑物边线平行敷设，管道埋深、管道与建筑物及其他管线的间距符合《城镇燃气设计法律规范》GB50028 中的要求。GB50028-2024表 6。3.3-1 地下燃气管道与建筑物、构筑物或相邻管道之间的水平净距（m）项目地下燃气管道压力（MPa）低压＜0。01 中压 次高压 B≤0。2A≤0。4B 0。8 A 1.6建筑物基础 0。7 1.0 1。5 - - 外墙面(出地面处） - — - 5.013.5 给水管0。5 0。5 0。5 1.0 1.5 污水、雨水排水管1.0 1.2 1。2 1。5 2.0 电力电缆（含电车电缆） 直埋 0。5 0.5 0。5 1。0 1.5 在导管内 1。0 1.0 1.0 1.0 1。5 通信电缆 直埋 0。5 0。5 0.5 1.0 1...
