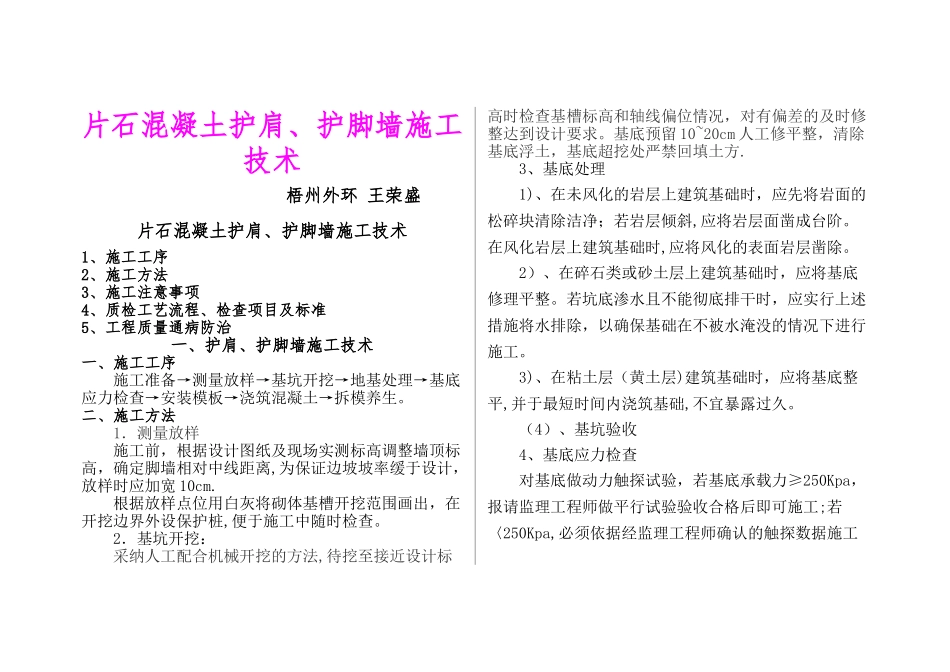

片石混凝土护肩、护脚墙施工技术 梧州外环 王荣盛片石混凝土护肩、护脚墙施工技术1、施工工序2、施工方法3、施工注意事项4、质检工艺流程、检查项目及标准5、工程质量通病防治一、护肩、护脚墙施工技术一、施工工序施工准备→测量放样→基坑开挖→地基处理→基底应力检查→安装模板→浇筑混凝土→拆模养生。二、施工方法1.测量放样施工前,根据设计图纸及现场实测标高调整墙顶标高,确定脚墙相对中线距离,为保证边坡坡率缓于设计,放样时应加宽 10cm.根据放样点位用白灰将砌体基槽开挖范围画出,在开挖边界外设保护桩,便于施工中随时检查。2.基坑开挖:采纳人工配合机械开挖的方法,待挖至接近设计标高时检查基槽标高和轴线偏位情况,对有偏差的及时修整达到设计要求。基底预留 10~20cm 人工修平整,清除基底浮土,基底超挖处严禁回填土方.3、基底处理1)、在未风化的岩层上建筑基础时,应先将岩面的松碎块清除洁净;若岩层倾斜,应将岩层面凿成台阶。在风化岩层上建筑基础时,应将风化的表面岩层凿除。2)、在碎石类或砂土层上建筑基础时,应将基底修理平整。若坑底渗水且不能彻底排干时,应实行上述措施将水排除,以确保基础在不被水淹没的情况下进行施工。3)、在粘土层(黄土层)建筑基础时,应将基底整平,并于最短时间内浇筑基础,不宜暴露过久。(4)、基坑验收4、基底应力检查对基底做动力触探试验,若基底承载力≥250Kpa,报请监理工程师做平行试验验收合格后即可施工;若〈250Kpa,必须依据经监理工程师确认的触探数据施工作业面的具体情况提出切实可行的基底处理方案,报监理工程师和业主批准后方可进行施工。基底不能有任何马虎,稍不注意就会出大的质量问题,应引起足够的重视。5.模板安装及拆除模板采纳方木支撑于基坑坑壁上,模板脚部采纳木桩固定,墙面模板用铁丝拉在基坑外的木桩上.砼浇注后,背墙模板应边回填砂砾土边抽出模板.6.片石混凝土的浇筑:浇筑混凝土前,应全面地进行复查,检查标高、截面尺寸是否符合设计要求.片石混凝土浇筑要分层进行,分层厚度为 40cm,施工工序为先浇注砼,后抛入片石,片石的最大尺寸不应大于结构最小尺寸的 1/4,抛填前应用水冲洗洁净,抛填时应保证片石分布均匀,片石间净距不得小于15cm,片石与模板的间距不宜小于 25cm,当片石抛填至微露出砼表面时开始进行振捣.使用插入式振动器时,移动间距不应超过振动器作用半径的 1。5 倍,与侧模保持 5-10cm 的距离,其振捣深度应插入下层混凝土 ...
