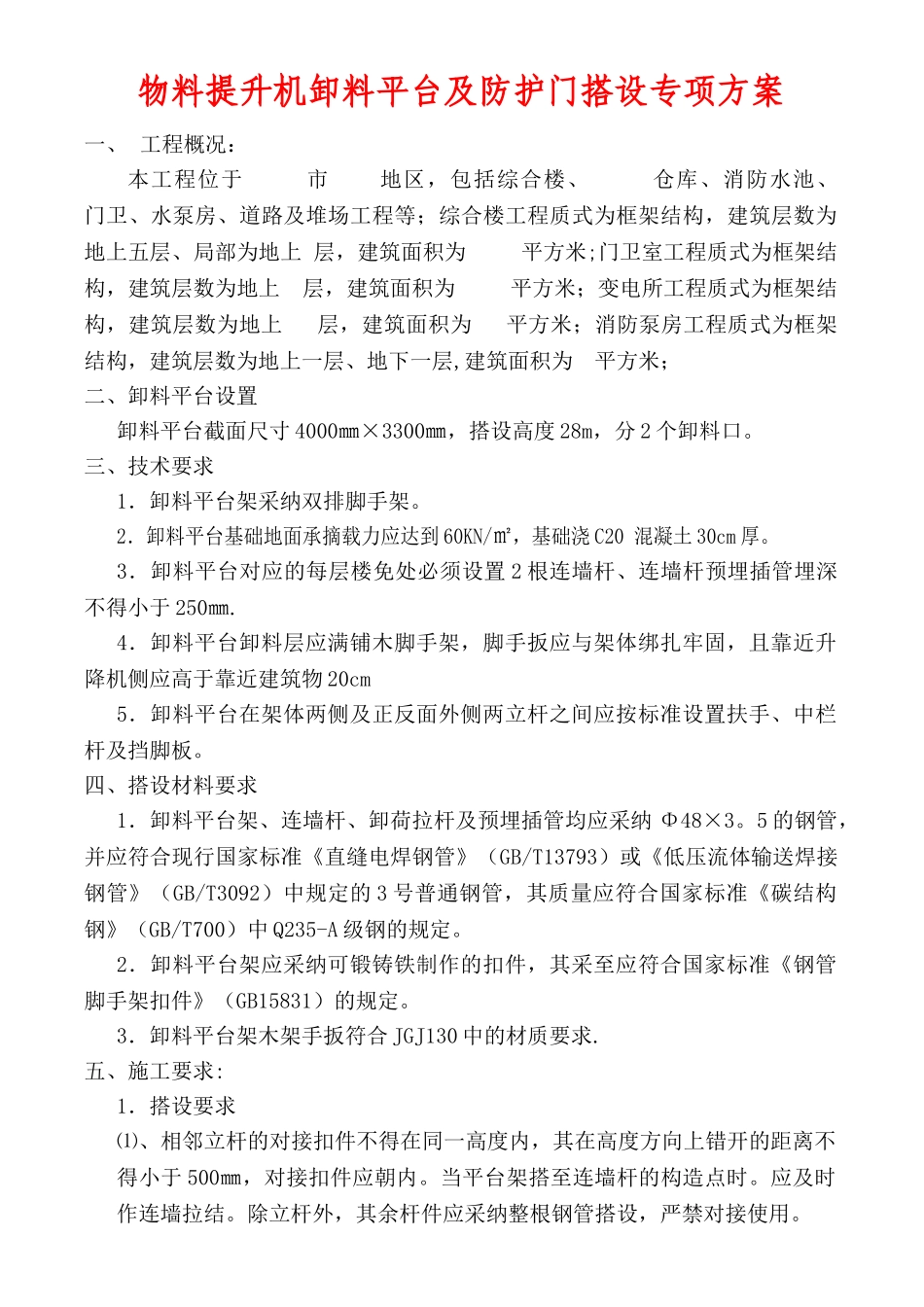

物料提升机卸料平台及防护门搭设_第1页
1/3

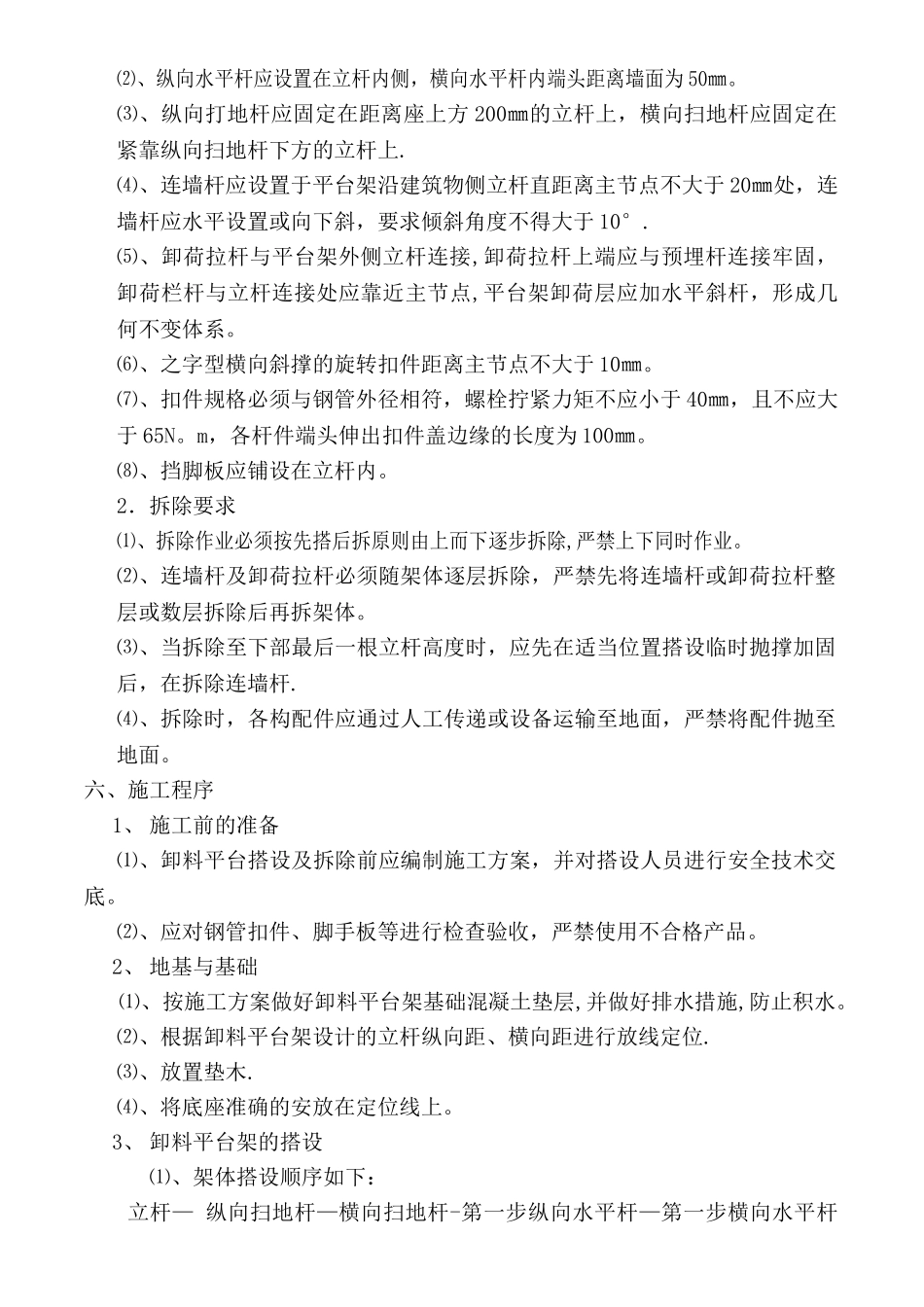

物料提升机卸料平台及防护门搭设_第2页
2/3

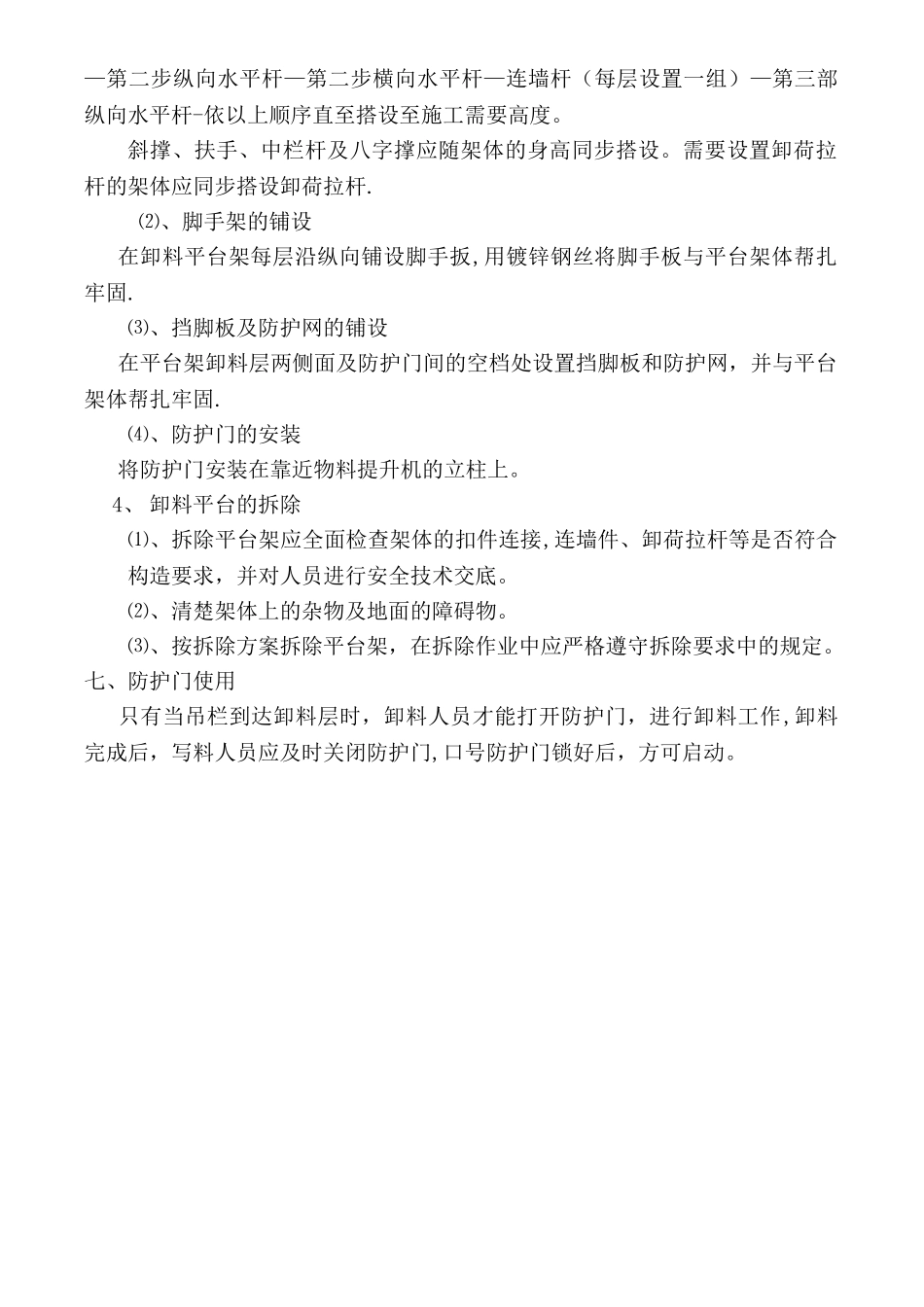

物料提升机卸料平台及防护门搭设_第3页
3/3
物料提升机卸料平台及防护门搭设专项方案一、 工程概况:本工程位于 市 地区,包括综合楼、 仓库、消防水池、 门卫、水泵房、道路及堆场工程等;综合楼工程质式为框架结构,建筑层数为地上五层、局部为地上 层,建筑面积为 平方米;门卫室工程质式为框架结构,建筑层数为地上 层,建筑面积为 平方米;变电所工程质式为框架结构,建筑层数为地上 层,建筑面积为 平方米;消防泵房工程质式为框架结构,建筑层数为地上一层、地下一层,建筑面积为 平方米; 二、卸料平台设置卸料平台截面尺寸 4000㎜×3300㎜,搭设高度 28m,分 2 个卸料口。三、技术要求1.卸料平台架采纳双排脚手架。2.卸料平台基础地面承摘载力应达到 60KN/㎡,基础浇 C20 混凝土 30cm 厚。3.卸料平台对应的每层楼免处必须设置 2 根连墙杆、连墙杆预埋插管埋深不得小于 250㎜.4.卸料平台卸料层应满铺木脚手架,脚手扳应与架体绑扎牢固,且靠近升降机侧应高于靠近建筑物 20cm5.卸料平台在架体两侧及正反面外侧两立杆之间应按标准设置扶手、中栏杆及挡脚板。四、搭设材料要求1.卸料平台架、连墙杆、卸荷拉杆及预埋插管均应采纳 Φ48×3。5 的钢管,并应符合现行国家标准《直缝电焊钢管》(GB/T13793)或《低压流体输送焊接钢管》(GB/T3092)中规定的 3 号普通钢管,其质量应符合国家标准《碳结构钢》(GB/T700)中 Q235-A 级钢的规定。2.卸料平台架应采纳可锻铸铁制作的扣件,其采至应符合国家标准《钢管脚手架扣件》(GB15831)的规定。3.卸料平台架木架手扳符合 JGJ130 中的材质要求.五、施工要求:1.搭设要求⑴、相邻立杆的对接扣件不得在同一高度内,其在高度方向上错开的距离不得小于 500㎜,对接扣件应朝内。当平台架搭至连墙杆的构造点时。应及时作连墙拉结。除立杆外,其余杆件应采纳整根钢管搭设,严禁对接使用。⑵、纵向水平杆应设置在立杆内侧,横向水平杆内端头距离墙面为 50㎜。⑶、纵向打地杆应固定在距离座上方 200㎜的立杆上,横向扫地杆应固定在紧靠纵向扫地杆下方的立杆上.⑷、连墙杆应设置于平台架沿建筑物侧立杆直距离主节点不大于 20㎜处,连墙杆应水平设置或向下斜,要求倾斜角度不得大于 10°.⑸、卸荷拉杆与平台架外侧立杆连接,卸荷拉杆上端应与预埋杆连接牢固,卸荷栏杆与立杆连接处应靠近主节点,平台架卸荷层应加水平斜杆,形成几何不变体系。⑹、之字型横向斜撑的旋转扣件距离主节点不大于 10㎜。⑺、扣件...
