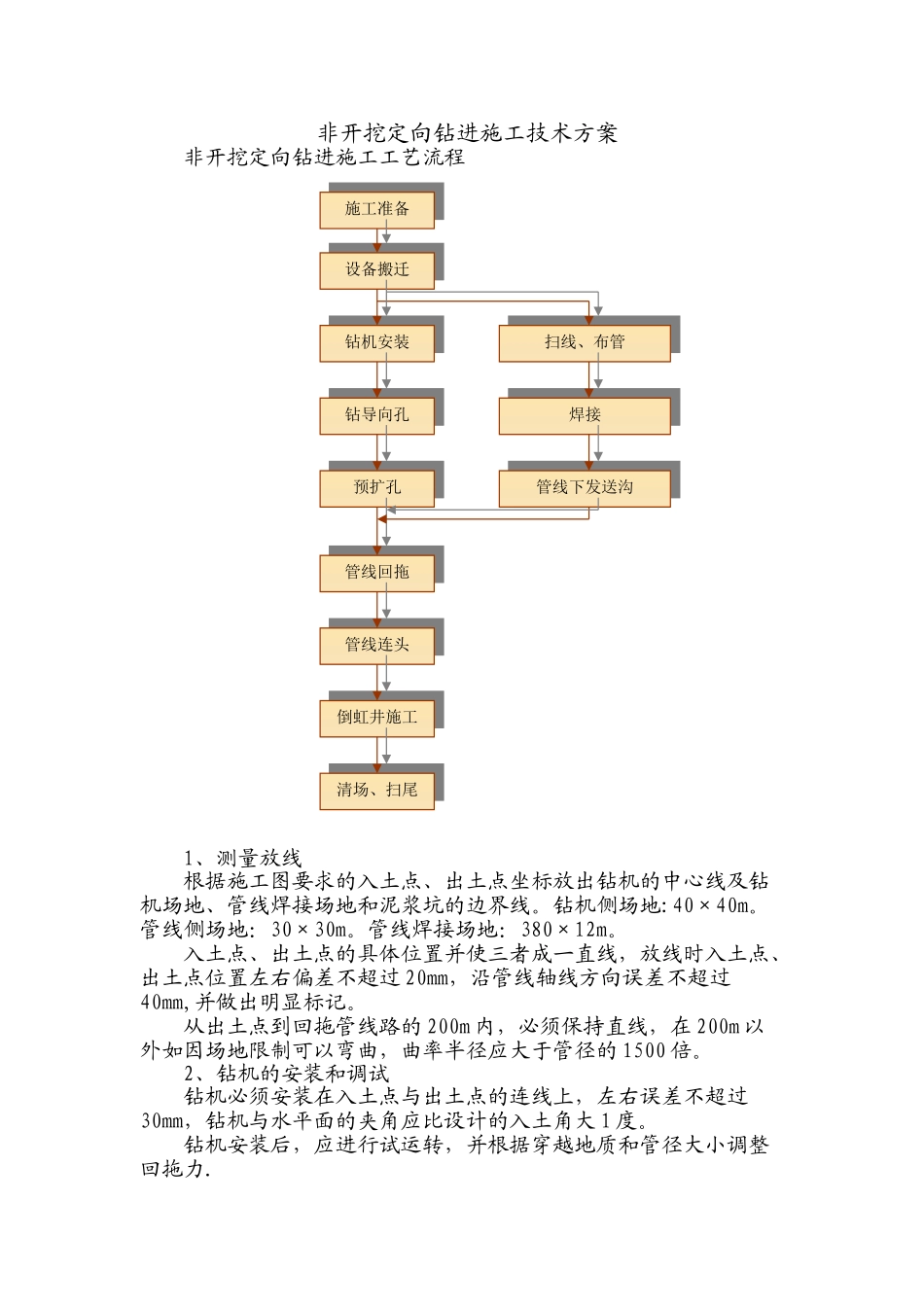

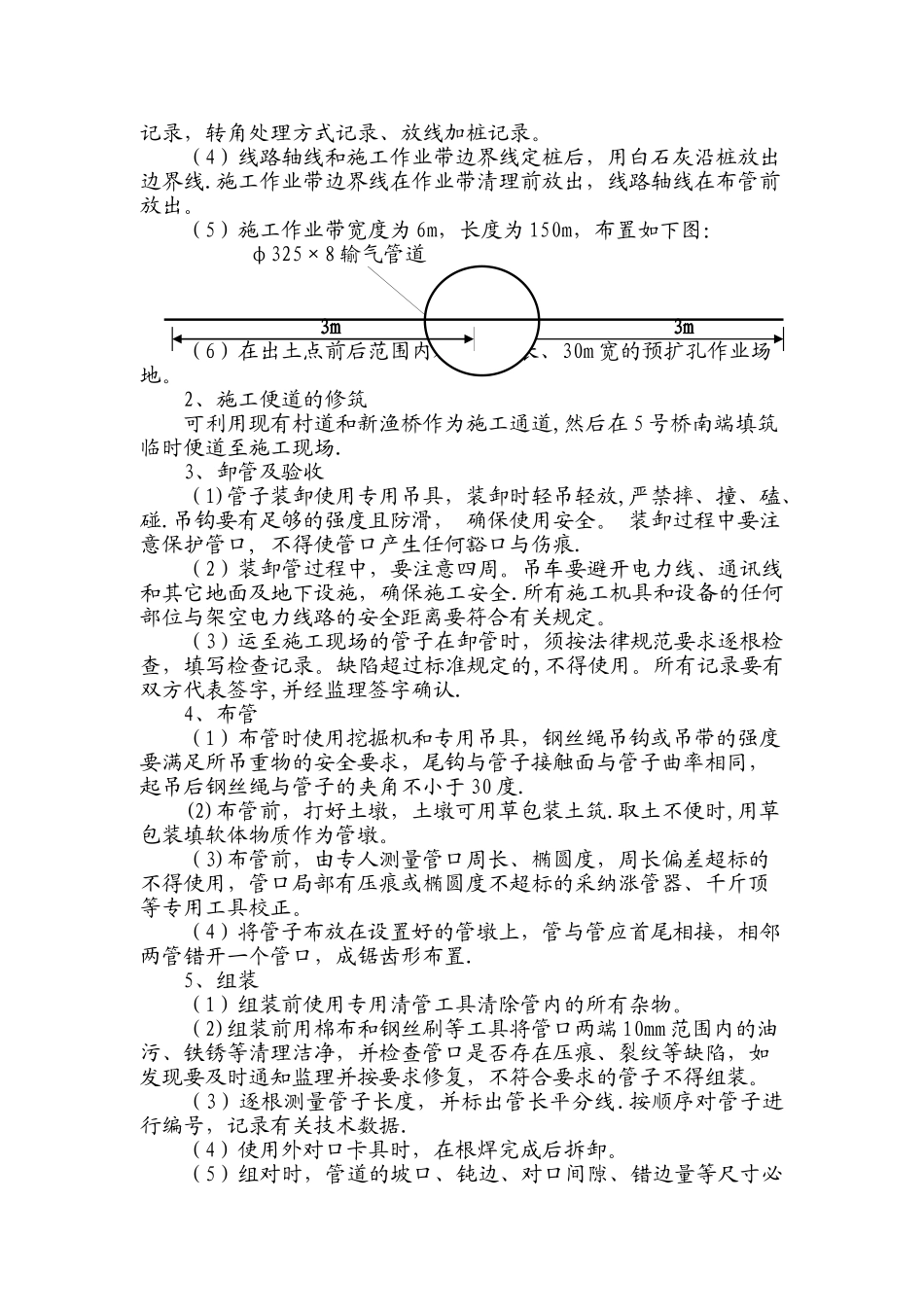

非开挖定向钻进施工技术方案非开挖定向钻进施工工艺流程1、测量放线根据施工图要求的入土点、出土点坐标放出钻机的中心线及钻机场地、管线焊接场地和泥浆坑的边界线。钻机侧场地:40×40m。管线侧场地:30×30m。管线焊接场地:380×12m。入土点、出土点的具体位置并使三者成一直线,放线时入土点、出土点位置左右偏差不超过 20mm,沿管线轴线方向误差不超过40mm,并做出明显标记。从出土点到回拖管线路的 200m 内,必须保持直线,在 200m 以外如因场地限制可以弯曲,曲率半径应大于管径的 1500 倍。2、钻机的安装和调试钻机必须安装在入土点与出土点的连线上,左右误差不超过30mm,钻机与水平面的夹角应比设计的入土角大 1 度。钻机安装后,应进行试运转,并根据穿越地质和管径大小调整回拖力.施工准备施工准备设备搬迁设备搬迁钻机安装钻机安装钻导向孔钻导向孔预扩孔预扩孔管线回拖管线回拖扫线、布管扫线、布管焊接焊接管线下发送沟管线下发送沟管线连头管线连头倒虹井施工倒虹井施工清场、扫尾清场、扫尾钻机控向系统的调校应与出土点和入土点成一直线,每次调校应旋转六次,保证可信度大于 70%。充分考虑环境因素干扰,适当加长放磁钻杆长度,保证控向测量的精度.3、导向孔的钻进钻进时的入土角根据施工设计、地质条件综合确定,一般控制在 9-12 度,出土角控制在 4—10 度之间.(2)导向孔根据设计曲线钻进,曲率半径应大于管径的 1500 倍,每根钻杆的折角根据穿越管径确定于最大不超过 2 度.(3)施工过程中,谨慎处理控向数据,依地磁场数据推断控向数据的有效性,并适当控制钻进速度,保证导向孔光滑.4、管线回拖根据本次穿越工程,采纳 20″扩孔器进行一次预扩孔,并最终用 20″扩孔器后接回拖管段进行回拖作业。针对本次穿越长度状况,采纳发送沟法以降低回拖拉力.5、泥浆配比泥浆粘度根据地质情况,穿越长度、管线及作业方式决定,并根据实际情况随时调整,导向孔钻进时粘度控制在 35—40 秒之间,回拖时泥浆粘度在 40—50 秒之间。6、泥浆坑和泥浆池泥浆坑和泥浆池底部深度应在地下水位线以上。用从泥浆坑、泥浆池挖出的土筑成 450 围堰,人工将池底部和围堰夯实。在泥浆坑和泥浆池中横向扑塑料薄膜,塑料薄膜之间达结不小于150mm,然后纵向扑彩条布,彩条布之间达结不小于 300mm。7、管线发送沟待管线焊接完成后,在 5 号桥南端的管中心线位置挖一条150×0.8×0.6m 的管线发送沟。从出土点后管段 50m 内,必须保...
