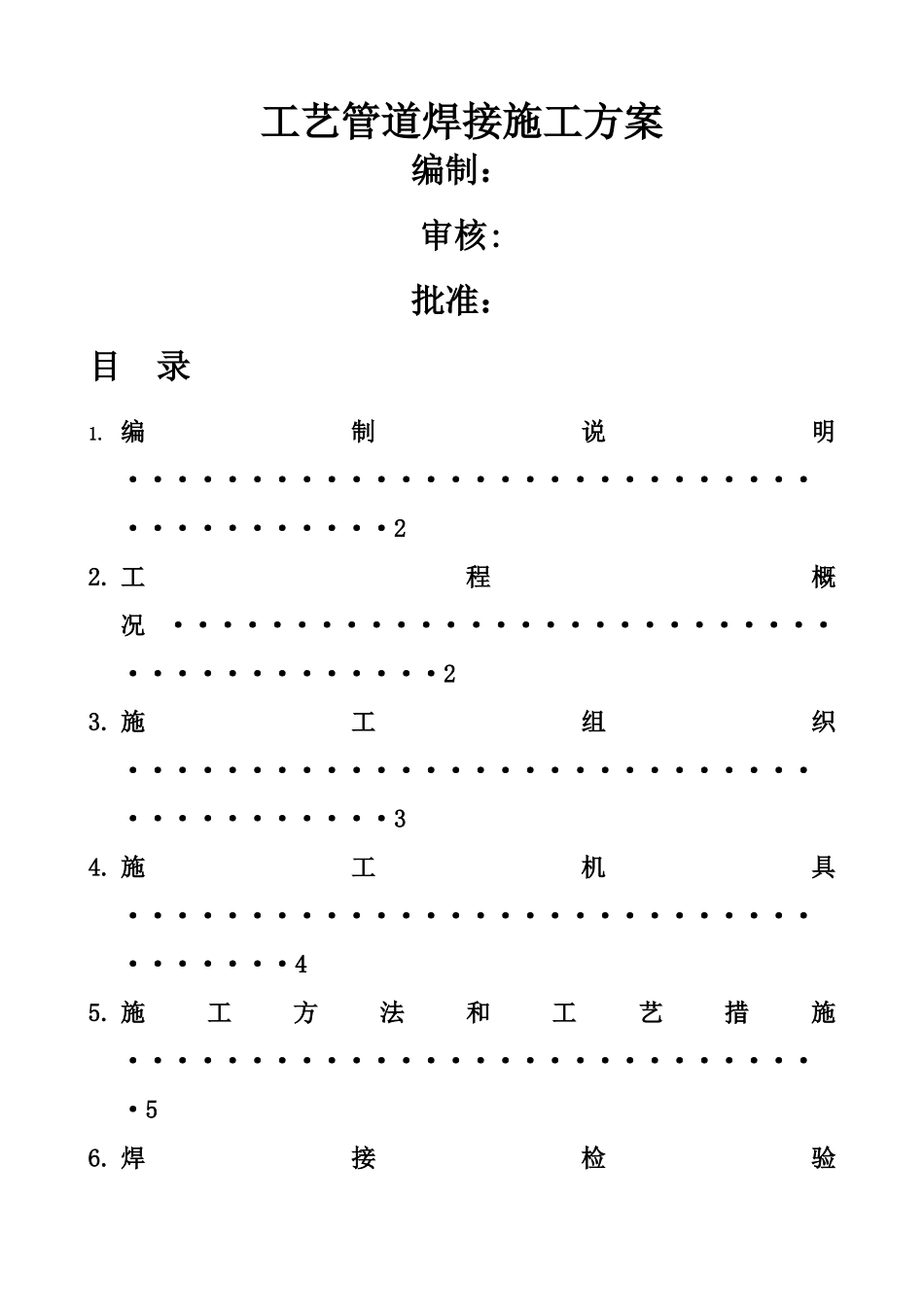

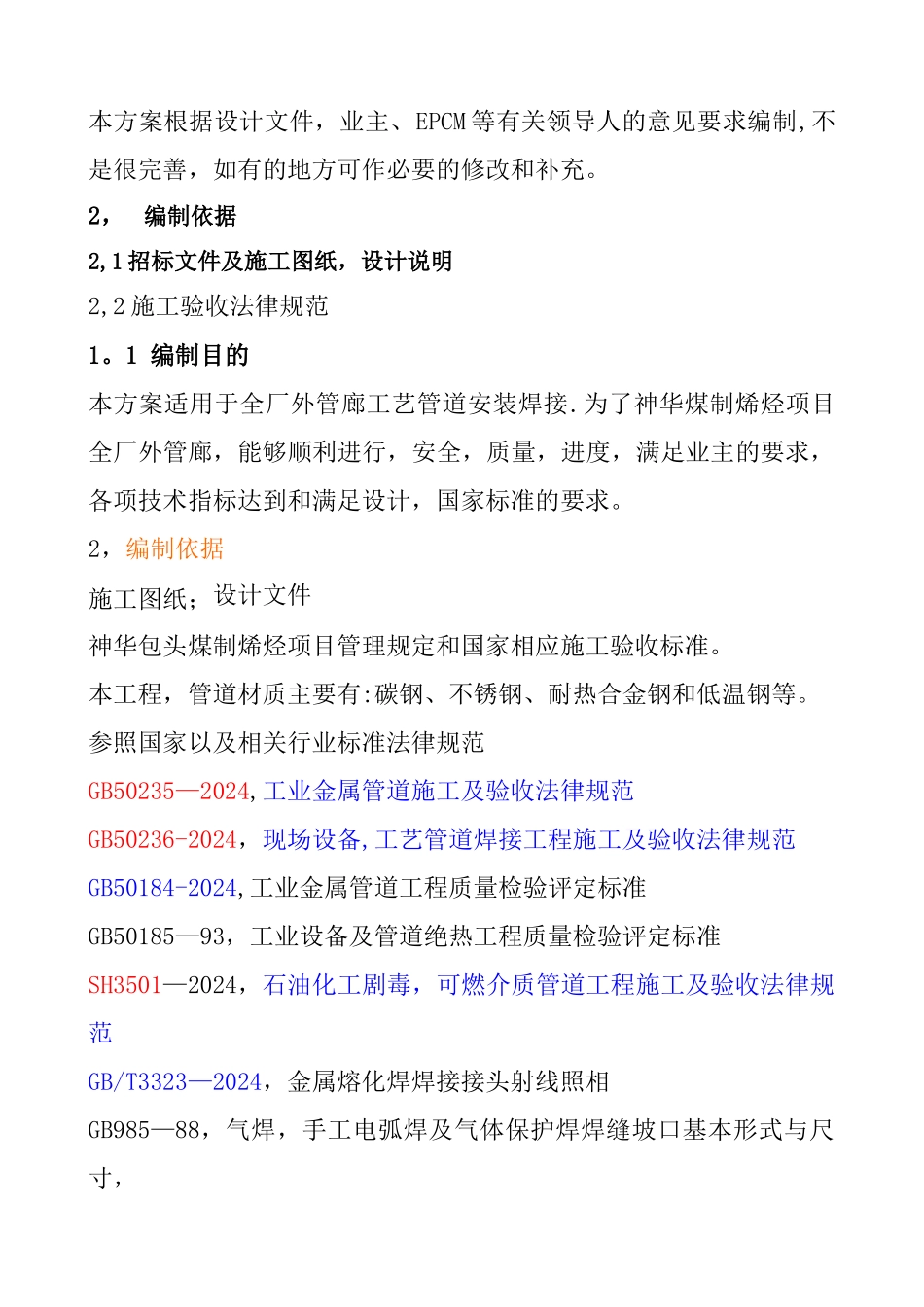

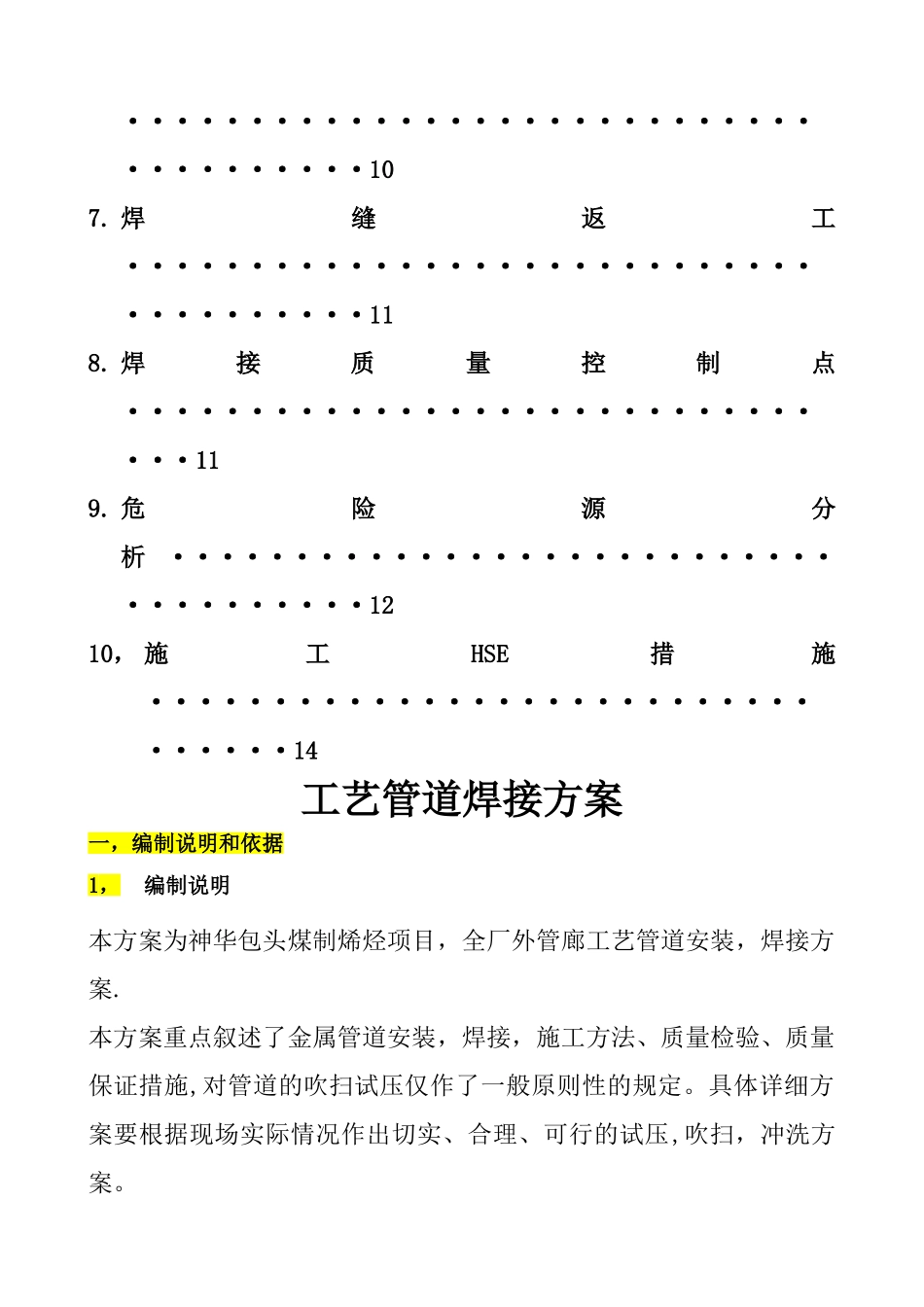

工艺管道焊接施工方案编制：审核:批准：目 录1. 编制说明 ·······································22. 工程概况········································23. 施工组织 ·······································34. 施工机具 ···································45. 施工方法和工艺措施 ·····························56. 焊接检验 ······································107. 焊缝返工 ······································118. 焊接质量控制点 ·······························119. 危险源分析·····································1210， 施工HSE措施 ·································14工艺管道焊接方案一，编制说明和依据1，编制说明本方案为神华包头煤制烯烃项目，全厂外管廊工艺管道安装，焊接方案.本方案重点叙述了金属管道安装，焊接，施工方法、质量检验、质量保证措施,对管道的吹扫试压仅作了一般原则性的规定。具体详细方案要根据现场实际情况作出切实、合理、可行的试压,吹扫，冲洗方案。本方案根据设计文件，业主、EPCM 等有关领导人的意见要求编制,不是很完善，如有的地方可作必要的修改和补充。2， 编制依据2,1 招标文件及施工图纸，设计说明2,2 施工验收法律规范1。1 编制目的本方案适用于全厂外管廊工艺管道安装焊接.为了神华煤制烯烃项目全厂外管廊，能够顺利进行，安全，质量，进度，满足业主的要求，各项技术指标达到和满足设计，国家标准的要求。2，编制依据施工图纸；设计文件神华包头煤制烯烃项目管理规定和国家相应施工验收标准。本工程，管道材质主要有:碳钢、不锈钢、耐热合金钢和低温钢等。 参照国家以及相关行业标准法律规范GB50235—2024,工业金属管道施工及验收法律规范GB50236-2024，现场设备,工艺管道焊接工程施工及验收法律规范GB50184-2024,工业金属管道工程质量检验评定标准GB50185—93，工业设备及管道绝热工程质量检验评定标准SH3501—2024，石油化工剧毒，可燃介质管道工程施工及验收...
