现场总线总结

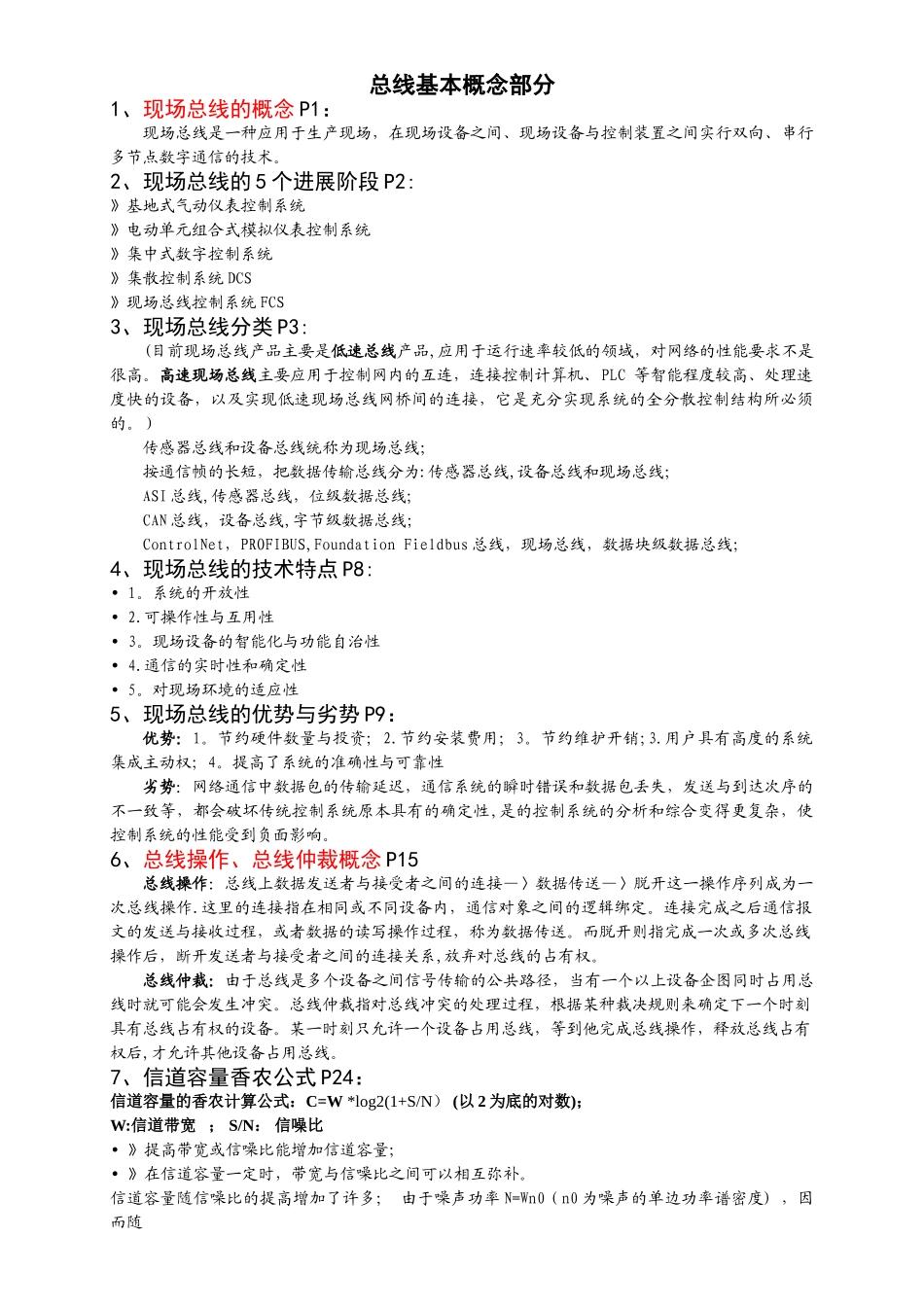

总线基本概念部分1、现场总线的概念 P1：现场总线是一种应用于生产现场，在现场设备之间、现场设备与控制装置之间实行双向、串行多节点数字通信的技术。2、现场总线的 5 个进展阶段 P2:》基地式气动仪表控制系统》电动单元组合式模拟仪表控制系统》集中式数字控制系统》集散控制系统 DCS》现场总线控制系统 FCS3、现场总线分类 P3:(目前现场总线产品主要是低速总线产品,应用于运行速率较低的领域，对网络的性能要求不是很高。高速现场总线主要应用于控制网内的互连，连接控制计算机、PLC 等智能程度较高、处理速度快的设备，以及实现低速现场总线网桥间的连接，它是充分实现系统的全分散控制结构所必须的。）传感器总线和设备总线统称为现场总线；按通信帧的长短，把数据传输总线分为:传感器总线,设备总线和现场总线；ASI 总线,传感器总线，位级数据总线;CAN 总线，设备总线,字节级数据总线；ControlNet，PROFIBUS,Foundation Fieldbus 总线，现场总线，数据块级数据总线；4、现场总线的技术特点 P8: • 1。系统的开放性 • 2.可操作性与互用性 • 3。现场设备的智能化与功能自治性 • 4.通信的实时性和确定性 • 5。对现场环境的适应性5、现场总线的优势与劣势 P9：优势：1。节约硬件数量与投资；2.节约安装费用；3。节约维护开销;3.用户具有高度的系统集成主动权；4。提高了系统的准确性与可靠性劣势：网络通信中数据包的传输延迟，通信系统的瞬时错误和数据包丢失，发送与到达次序的不一致等，都会破坏传统控制系统原本具有的确定性,是的控制系统的分析和综合变得更复杂，使控制系统的性能受到负面影响。6、总线操作、总线仲裁概念 P15 总线操作：总线上数据发送者与接受者之间的连接—〉数据传送—〉脱开这一操作序列成为一次总线操作.这里的连接指在相同或不同设备内，通信对象之间的逻辑绑定。连接完成之后通信报文的发送与接收过程，或者数据的读写操作过程，称为数据传送。而脱开则指完成一次或多次总线操作后，断开发送者与接受者之间的连接关系,放弃对总线的占有权。总线仲裁：由于总线是多个设备之间信号传输的公共路径，当有一个以上设备企图同时占用总线时就可能会发生冲突。总线仲裁指对总线冲突的处理过程，根据某种裁决规则来确定下一个时刻具有总线占有权的设备。某一时刻只允许一个设备占用总线，等到他完成总线操作，释放总线占有权后,才允许其他设备占用总线。7、信道容量香农公式 P24：信道容量的...
