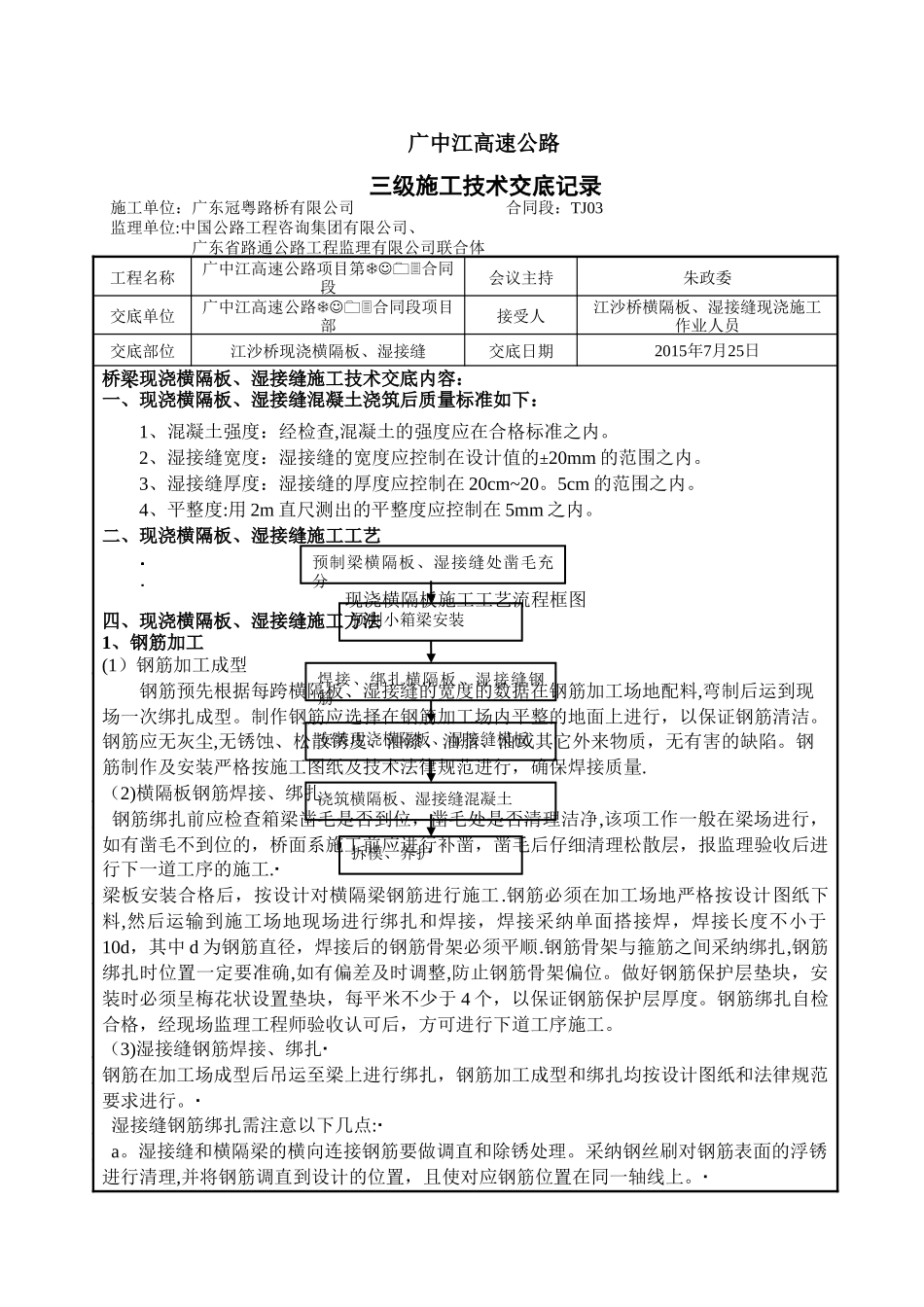

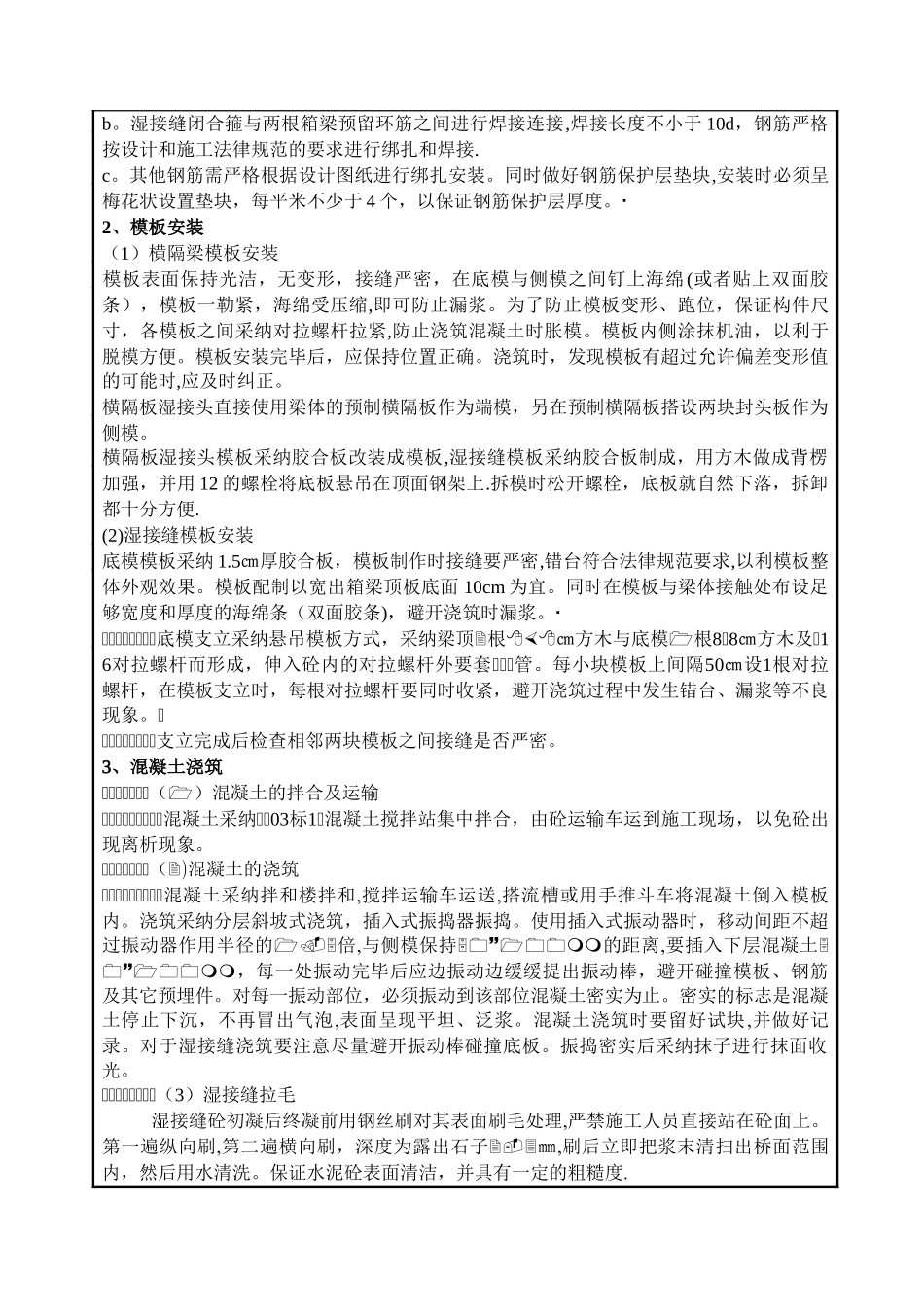

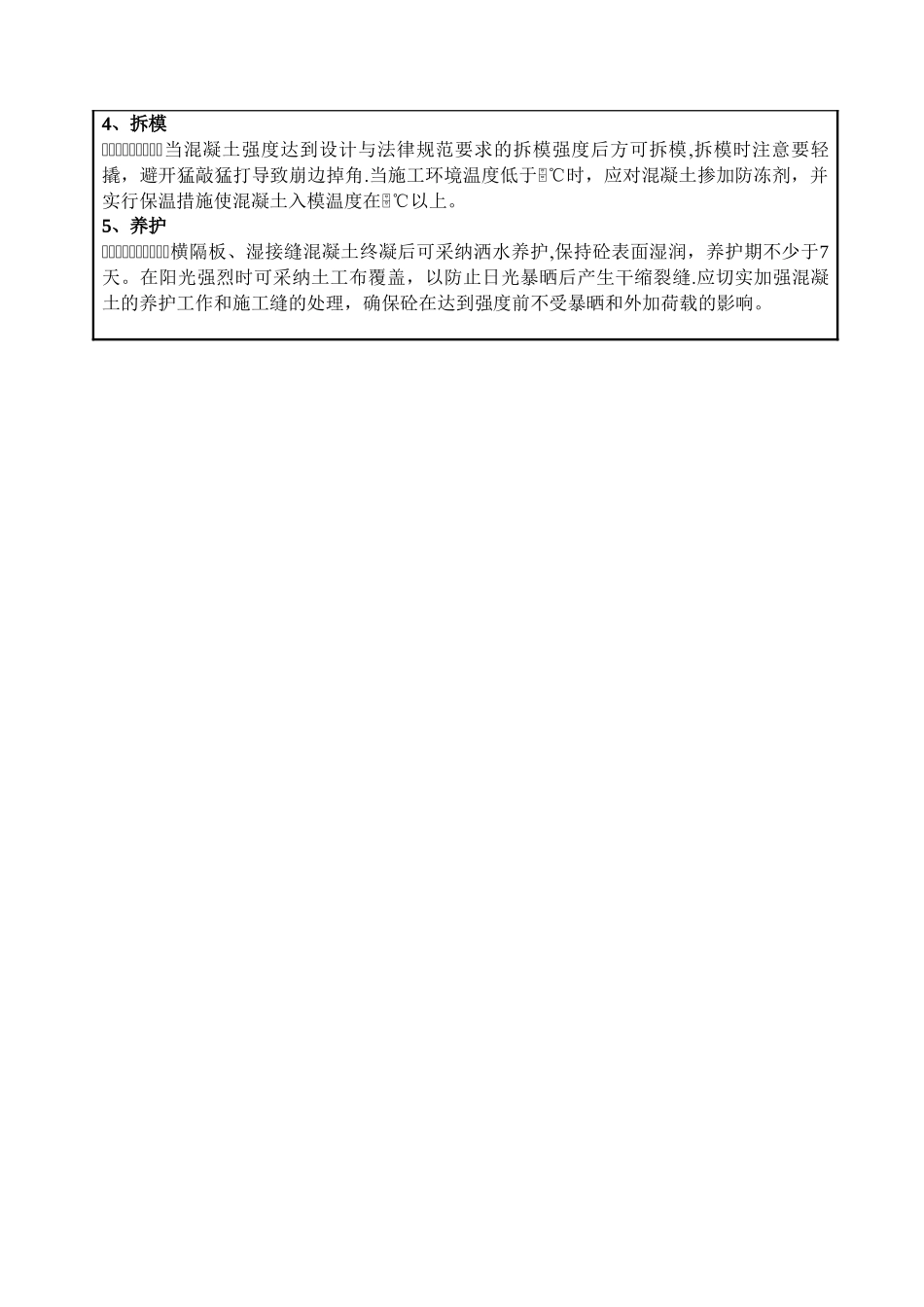

广中江高速公路三级施工技术交底记录施工单位:广东冠粤路桥有限公司 合同段:TJ03监理单位:中国公路工程咨询集团有限公司、 广东省路通公路工程监理有限公司联合体 工程名称广中江高速公路项目第合同段会议主持朱政委交底单位广中江高速公路合同段项目部接受人江沙桥横隔板、湿接缝现浇施工作业人员交底部位江沙桥现浇横隔板、湿接缝交底日期年月日桥梁现浇横隔板、湿接缝施工技术交底内容:一、现浇横隔板、湿接缝混凝土浇筑后质量标准如下:1、混凝土强度:经检查,混凝土的强度应在合格标准之内。2、湿接缝宽度:湿接缝的宽度应控制在设计值的±20mm 的范围之内。3、湿接缝厚度:湿接缝的厚度应控制在 20cm~20。5cm 的范围之内。4、平整度:用 2m 直尺测出的平整度应控制在 5mm 之内。二、现浇横隔板、湿接缝施工工艺现浇横隔板施工工艺流程框图四、现浇横隔板、湿接缝施工方法1、钢筋加工(1)钢筋加工成型钢筋预先根据每跨横隔板、湿接缝的宽度的数据在钢筋加工场地配料,弯制后运到现场一次绑扎成型。制作钢筋应选择在钢筋加工场内平整的地面上进行,以保证钢筋清洁。钢筋应无灰尘,无锈蚀、松散锈皮、油漆、油脂、油或其它外来物质,无有害的缺陷。钢筋制作及安装严格按施工图纸及技术法律规范进行,确保焊接质量.(2)横隔板钢筋焊接、绑扎 钢筋绑扎前应检查箱梁凿毛是否到位,凿毛处是否清理洁净,该项工作一般在梁场进行,如有凿毛不到位的,桥面系施工前应进行补凿,凿毛后仔细清理松散层,报监理验收后进行下一道工序的施工.梁板安装合格后,按设计对横隔梁钢筋进行施工.钢筋必须在加工场地严格按设计图纸下料,然后运输到施工场地现场进行绑扎和焊接,焊接采纳单面搭接焊,焊接长度不小于10d,其中 d 为钢筋直径,焊接后的钢筋骨架必须平顺.钢筋骨架与箍筋之间采纳绑扎,钢筋绑扎时位置一定要准确,如有偏差及时调整,防止钢筋骨架偏位。做好钢筋保护层垫块,安装时必须呈梅花状设置垫块,每平米不少于 4 个,以保证钢筋保护层厚度。钢筋绑扎自检合格,经现场监理工程师验收认可后,方可进行下道工序施工。(3)湿接缝钢筋焊接、绑扎钢筋在加工场成型后吊运至梁上进行绑扎,钢筋加工成型和绑扎均按设计图纸和法律规范要求进行。 湿接缝钢筋绑扎需注意以下几点: a。湿接缝和横隔梁的横向连接钢筋要做调直和除锈处理。采纳钢丝刷对钢筋表面的浮锈进行清理,并将钢筋...
