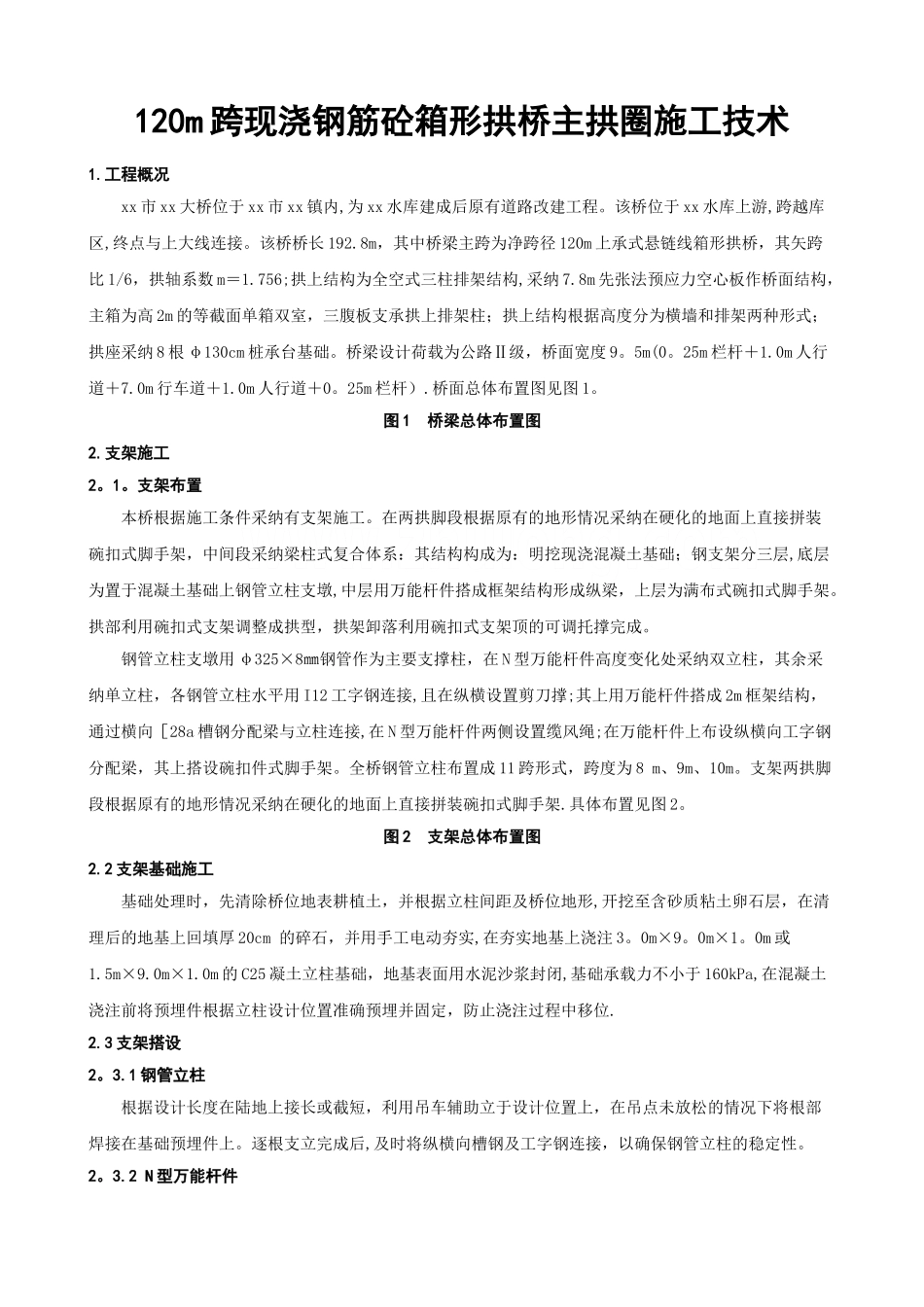

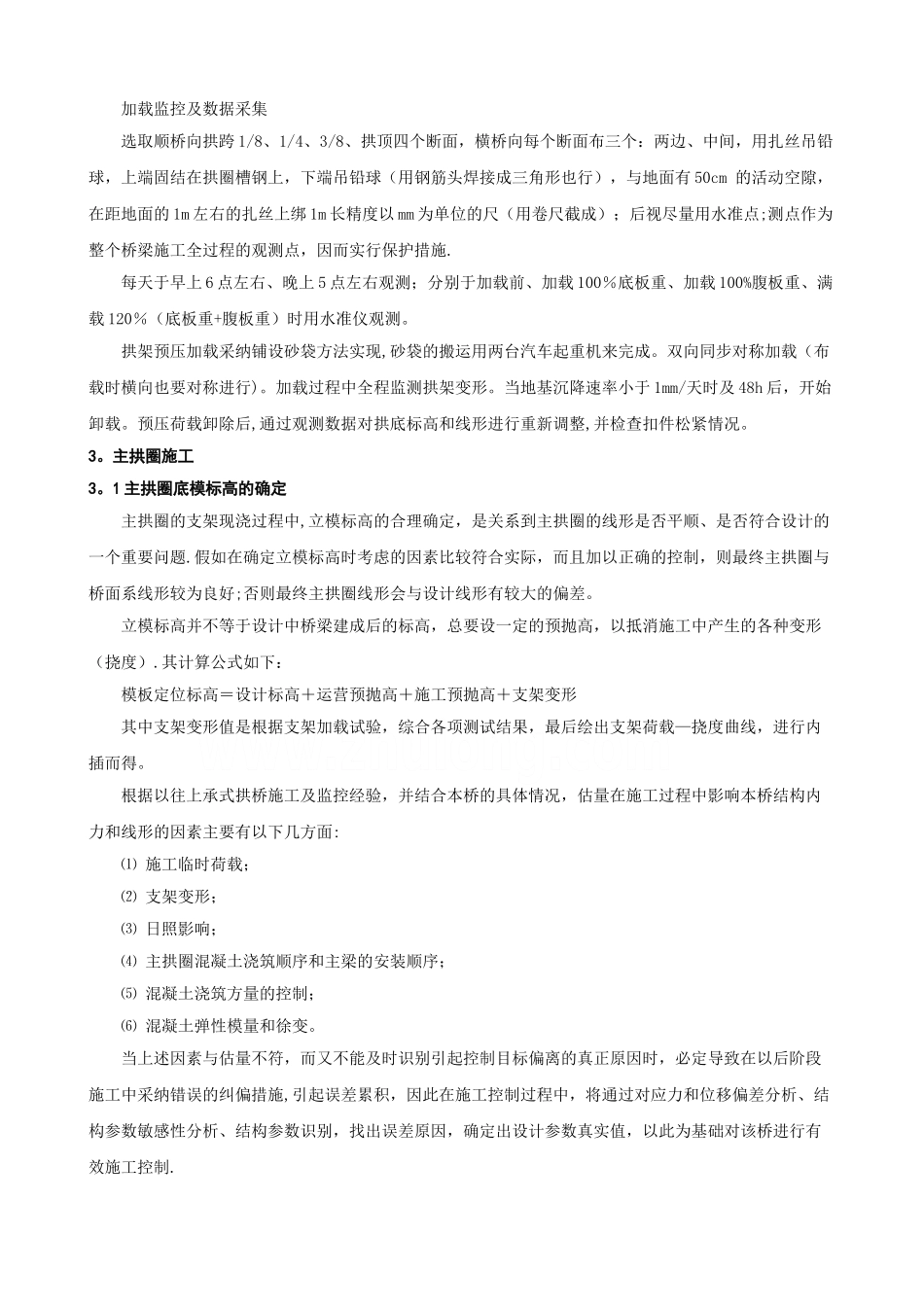

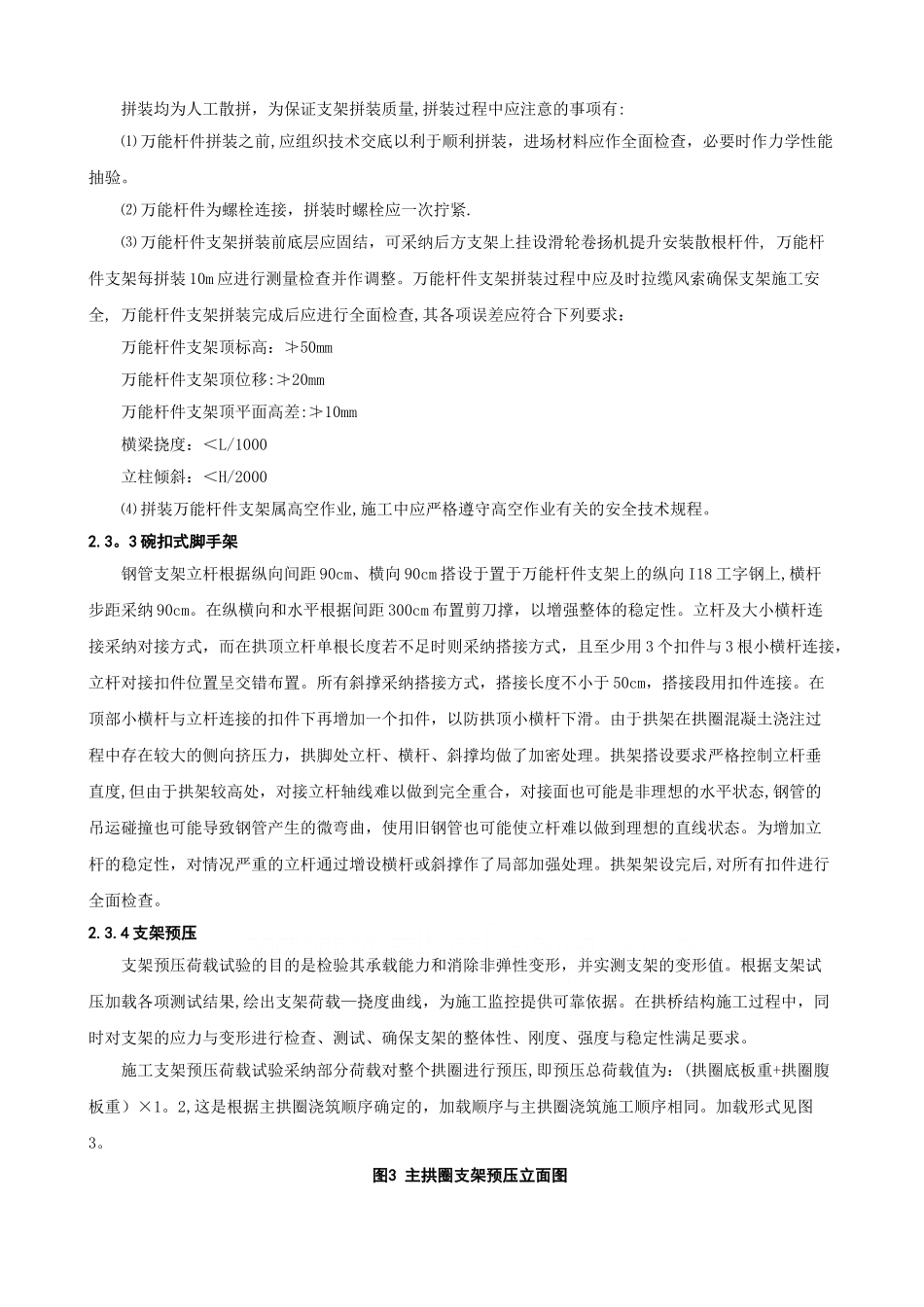

120m 跨现浇钢筋砼箱形拱桥主拱圈施工技术1.工程概况xx 市 xx 大桥位于 xx 市 xx 镇内,为 xx 水库建成后原有道路改建工程。该桥位于 xx 水库上游,跨越库区,终点与上大线连接。该桥桥长 192.8m，其中桥梁主跨为净跨径 120m 上承式悬链线箱形拱桥，其矢跨比 1/6，拱轴系数 m＝1.756;拱上结构为全空式三柱排架结构,采纳 7.8m 先张法预应力空心板作桥面结构，主箱为高 2m 的等截面单箱双室，三腹板支承拱上排架柱；拱上结构根据高度分为横墙和排架两种形式；拱座采纳 8 根 φ130cm 桩承台基础。桥梁设计荷载为公路Ⅱ级，桥面宽度 9。5m(0。25m 栏杆＋1.0m 人行道＋7.0m 行车道＋1.0m 人行道＋0。25m 栏杆）.桥面总体布置图见图 1。图 1 桥梁总体布置图2.支架施工2。1。支架布置本桥根据施工条件采纳有支架施工。在两拱脚段根据原有的地形情况采纳在硬化的地面上直接拼装碗扣式脚手架，中间段采纳梁柱式复合体系：其结构构成为：明挖现浇混凝土基础；钢支架分三层,底层为置于混凝土基础上钢管立柱支墩,中层用万能杆件搭成框架结构形成纵梁，上层为满布式碗扣式脚手架。拱部利用碗扣式支架调整成拱型，拱架卸落利用碗扣式支架顶的可调托撑完成。钢管立柱支墩用 φ325×8㎜钢管作为主要支撑柱，在 N 型万能杆件高度变化处采纳双立柱，其余采纳单立柱，各钢管立柱水平用 I12 工字钢连接,且在纵横设置剪刀撑;其上用万能杆件搭成 2m 框架结构，通过横向［28a 槽钢分配梁与立柱连接,在 N 型万能杆件两侧设置缆风绳;在万能杆件上布设纵横向工字钢分配梁，其上搭设碗扣件式脚手架。全桥钢管立柱布置成 11 跨形式，跨度为 8 m、9m、10m。支架两拱脚段根据原有的地形情况采纳在硬化的地面上直接拼装碗扣式脚手架.具体布置见图 2。图 2 支架总体布置图2.2 支架基础施工基础处理时，先清除桥位地表耕植土，并根据立柱间距及桥位地形,开挖至含砂质粘土卵石层，在清理后的地基上回填厚 20cm 的碎石，并用手工电动夯实,在夯实地基上浇注 3。0m×9。0m×1。0m 或1.5m×9.0m×1.0m 的 C25 凝土立柱基础，地基表面用水泥沙浆封闭,基础承载力不小于 160kPa,在混凝土浇注前将预埋件根据立柱设计位置准确预埋并固定，防止浇注过程中移位.2.3 支架搭设2。3.1 钢管立柱根据设计长度在陆地上接长或截短，利用吊车辅助立于设计位置上，在吊点未放松的情况下将根部焊接在基础预埋件上。逐根支立完成后,及时将纵横向...
