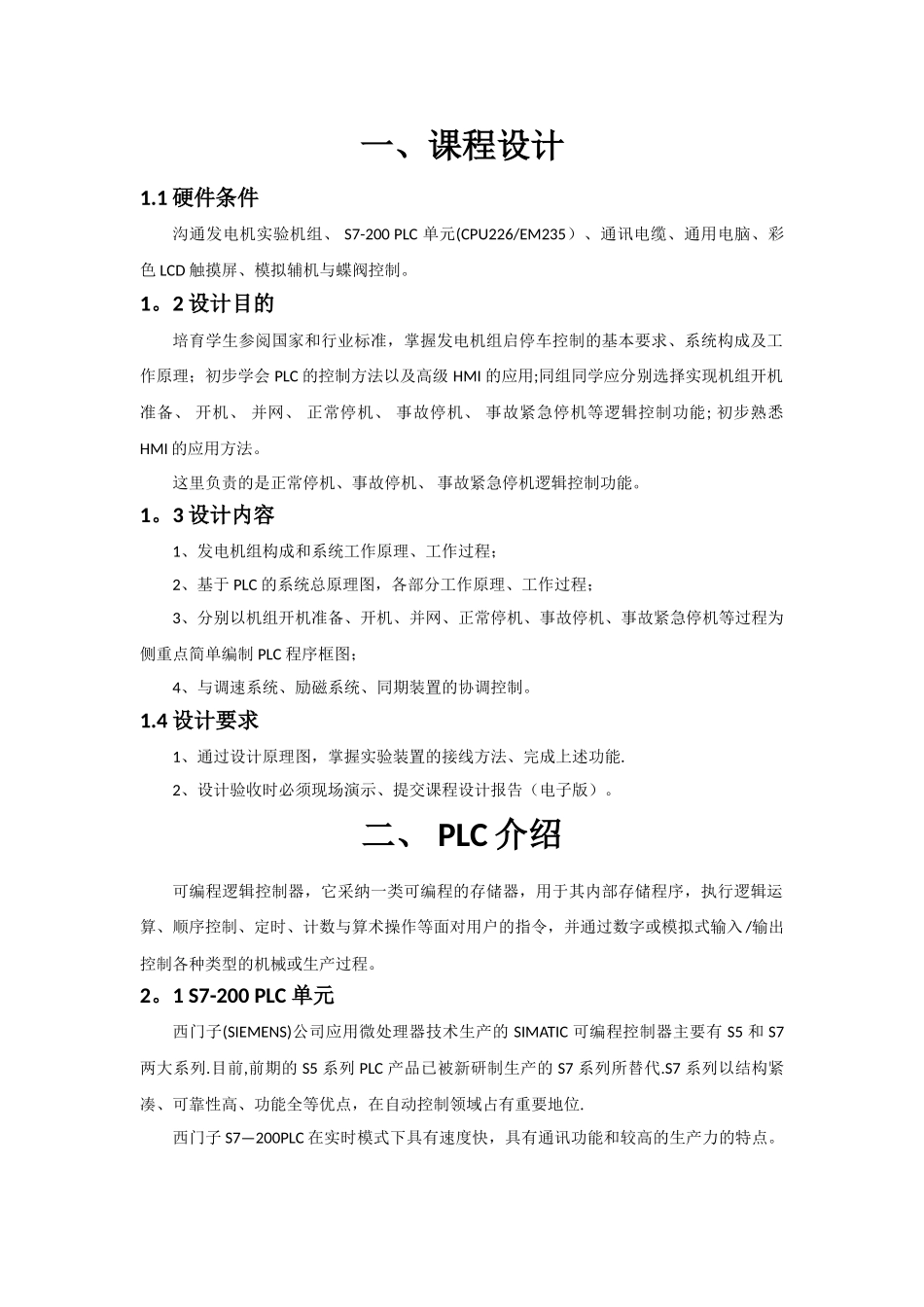

一、课程设计1.1 硬件条件沟通发电机实验机组、 S7-200 PLC 单元(CPU226/EM235）、通讯电缆、通用电脑、彩色 LCD 触摸屏、模拟辅机与蝶阀控制。1。2 设计目的培育学生参阅国家和行业标准，掌握发电机组启停车控制的基本要求、系统构成及工作原理；初步学会 PLC 的控制方法以及高级 HMI 的应用;同组同学应分别选择实现机组开机准备、 开机、 并网、 正常停机、 事故停机、 事故紧急停机等逻辑控制功能; 初步熟悉 HMI 的应用方法。这里负责的是正常停机、事故停机、 事故紧急停机逻辑控制功能。1。3 设计内容 1、发电机组构成和系统工作原理、工作过程；2、基于 PLC 的系统总原理图，各部分工作原理、工作过程；3、分别以机组开机准备、开机、并网、正常停机、事故停机、事故紧急停机等过程为侧重点简单编制 PLC 程序框图；4、与调速系统、励磁系统、同期装置的协调控制。1.4 设计要求 1、通过设计原理图，掌握实验装置的接线方法、完成上述功能.2、设计验收时必须现场演示、提交课程设计报告（电子版）。二、 PLC 介绍可编程逻辑控制器，它采纳一类可编程的存储器，用于其内部存储程序，执行逻辑运算、顺序控制、定时、计数与算术操作等面对用户的指令，并通过数字或模拟式输入 /输出控制各种类型的机械或生产过程。2。1 S7-200 PLC 单元西门子(SIEMENS)公司应用微处理器技术生产的 SIMATIC 可编程控制器主要有 S5 和 S7 两大系列.目前,前期的 S5 系列 PLC 产品已被新研制生产的 S7 系列所替代.S7 系列以结构紧凑、可靠性高、功能全等优点，在自动控制领域占有重要地位.西门子 S7—200PLC 在实时模式下具有速度快，具有通讯功能和较高的生产力的特点。一致的模块化设计促进了低性能定制产品的制造和可扩展性的解决方案。来自西门子的 S7 - 200 微型 PLC 可以被当作独立的微型 PLC 解决方案或与其他控制器相结合使用.CPU 226 集成 24 输入 / 16 输出共 40 个数字量 I / O 点，可连接 7 个扩展模块，最大扩展至 248 路数字量 I / O 或 35 路模拟量 I / O 点，13 KB 程序和数据存储空间。直流输入继电器输出；电源电压 85～ 264 V 沟通;输入电压: 24 V 直流；输出电压：24 V 直流、24～ 230 V 沟通;输出电流:2 A,继电器另外 EM235 模块有 AI4 /AQ1× 12 的 I/O 规格，其功能为 4 路模拟输入,1 路模拟输出,12 位转换为模拟量扩展模块...
