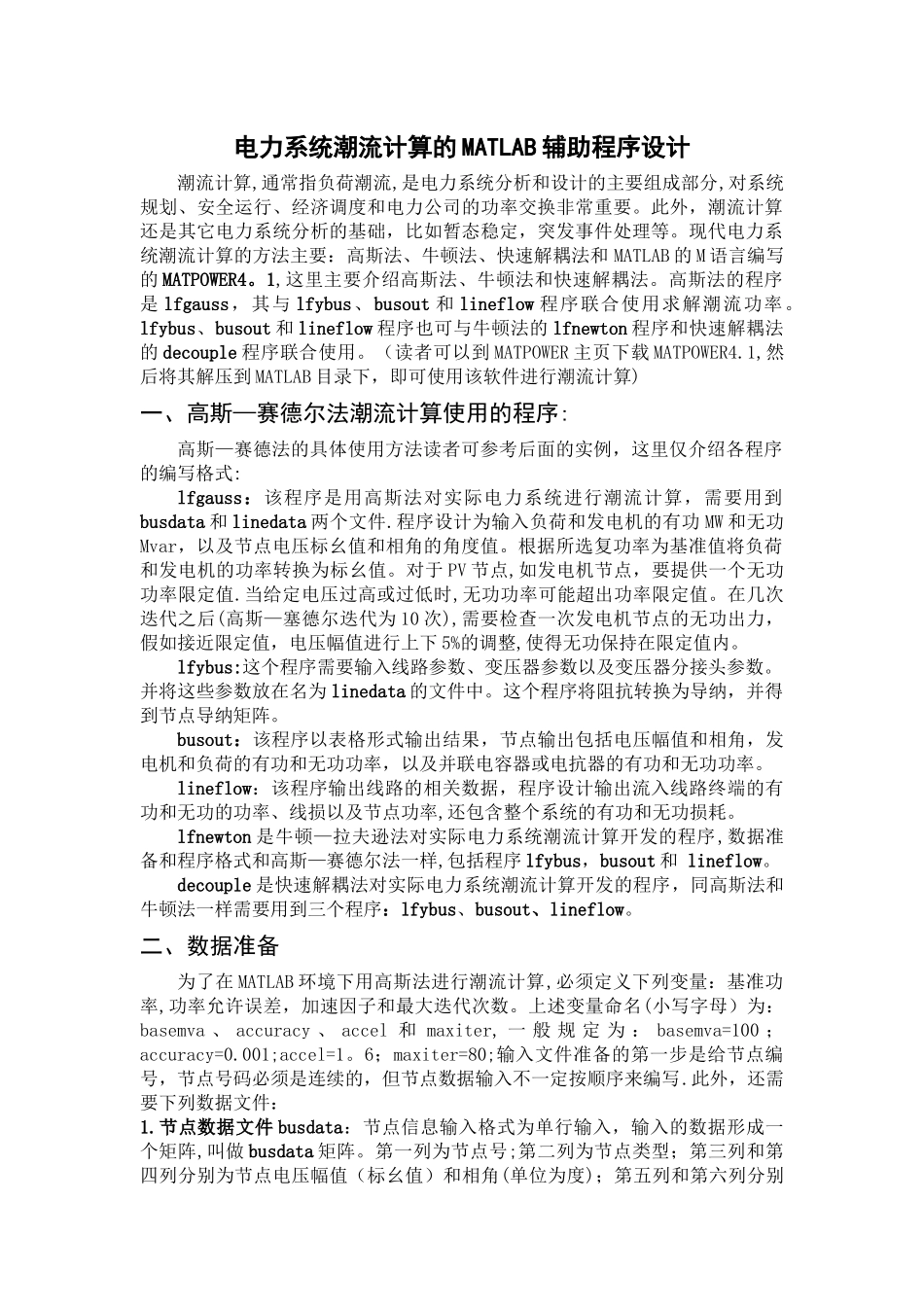

电力系统潮流计算的 MATLAB 辅助程序设计潮流计算,通常指负荷潮流,是电力系统分析和设计的主要组成部分,对系统规划、安全运行、经济调度和电力公司的功率交换非常重要。此外，潮流计算还是其它电力系统分析的基础，比如暂态稳定，突发事件处理等。现代电力系统潮流计算的方法主要：高斯法、牛顿法、快速解耦法和 MATLAB 的 M 语言编写的 MATPOWER4。1,这里主要介绍高斯法、牛顿法和快速解耦法。高斯法的程序是 lfgauss，其与 lfybus、busout 和 lineflow 程序联合使用求解潮流功率。lfybus、busout 和 lineflow 程序也可与牛顿法的 lfnewton 程序和快速解耦法的 decouple 程序联合使用。（读者可以到 MATPOWER 主页下载 MATPOWER4.1,然后将其解压到 MATLAB 目录下，即可使用该软件进行潮流计算)一、高斯—赛德尔法潮流计算使用的程序: 高斯—赛德法的具体使用方法读者可参考后面的实例，这里仅介绍各程序的编写格式:lfgauss：该程序是用高斯法对实际电力系统进行潮流计算，需要用到busdata 和 linedata 两个文件.程序设计为输入负荷和发电机的有功 MW 和无功Mvar，以及节点电压标幺值和相角的角度值。根据所选复功率为基准值将负荷和发电机的功率转换为标幺值。对于 PV 节点,如发电机节点，要提供一个无功功率限定值.当给定电压过高或过低时,无功功率可能超出功率限定值。在几次迭代之后(高斯—塞德尔迭代为 10 次),需要检查一次发电机节点的无功出力，假如接近限定值，电压幅值进行上下 5%的调整,使得无功保持在限定值内。lfybus:这个程序需要输入线路参数、变压器参数以及变压器分接头参数。并将这些参数放在名为 linedata 的文件中。这个程序将阻抗转换为导纳，并得到节点导纳矩阵。busout：该程序以表格形式输出结果，节点输出包括电压幅值和相角，发电机和负荷的有功和无功功率，以及并联电容器或电抗器的有功和无功功率。lineflow：该程序输出线路的相关数据，程序设计输出流入线路终端的有功和无功的功率、线损以及节点功率,还包含整个系统的有功和无功损耗。lfnewton 是牛顿—拉夫逊法对实际电力系统潮流计算开发的程序,数据准备和程序格式和高斯—赛德尔法一样,包括程序 lfybus，busout 和 lineflow。 decouple 是快速解耦法对实际电力系统潮流计算开发的程序，同高斯法和牛顿法一样需要用到三个程序：lfybus、busout、lineflow。 二、数据准备为了在 MATLAB 环境下用高斯法进行潮流计算,...
