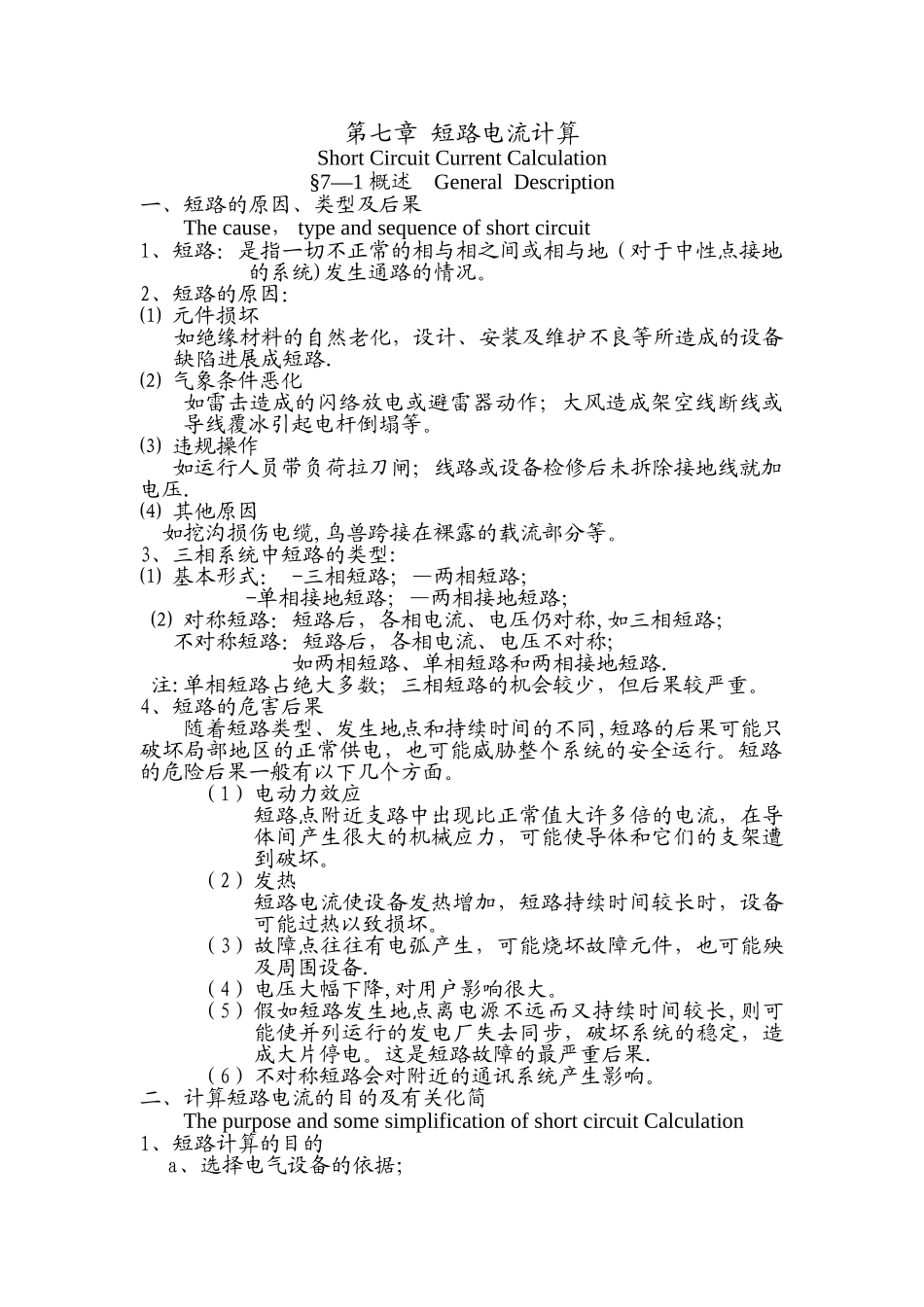

第七章 短路电流计算Short Circuit Current Calculation§7—1 概述 General Description一、短路的原因、类型及后果The cause， type and sequence of short circuit 1、短路：是指一切不正常的相与相之间或相与地（对于中性点接地的系统)发生通路的情况。2、短路的原因：⑴ 元件损坏 如绝缘材料的自然老化，设计、安装及维护不良等所造成的设备缺陷进展成短路.⑵ 气象条件恶化如雷击造成的闪络放电或避雷器动作；大风造成架空线断线或导线覆冰引起电杆倒塌等。⑶ 违规操作如运行人员带负荷拉刀闸；线路或设备检修后未拆除接地线就加电压.⑷ 其他原因 如挖沟损伤电缆,鸟兽跨接在裸露的载流部分等。3、三相系统中短路的类型:⑴ 基本形式： -三相短路；—两相短路；-单相接地短路；—两相接地短路； ⑵ 对称短路：短路后，各相电流、电压仍对称,如三相短路； 不对称短路：短路后，各相电流、电压不对称;如两相短路、单相短路和两相接地短路. 注:单相短路占绝大多数；三相短路的机会较少，但后果较严重。4、短路的危害后果随着短路类型、发生地点和持续时间的不同,短路的后果可能只破坏局部地区的正常供电，也可能威胁整个系统的安全运行。短路的危险后果一般有以下几个方面。（1）电动力效应短路点附近支路中出现比正常值大许多倍的电流，在导体间产生很大的机械应力，可能使导体和它们的支架遭到破坏。（2）发热短路电流使设备发热增加，短路持续时间较长时，设备可能过热以致损坏。（3）故障点往往有电弧产生，可能烧坏故障元件，也可能殃及周围设备.（4）电压大幅下降,对用户影响很大。（5）假如短路发生地点离电源不远而又持续时间较长,则可能使并列运行的发电厂失去同步，破坏系统的稳定，造成大片停电。这是短路故障的最严重后果.（6）不对称短路会对附近的通讯系统产生影响。二、计算短路电流的目的及有关化简 The purpose and some simplification of short circuit Calculation1、短路计算的目的a、选择电气设备的依据； b、继电保护的设计和整定； c、电气主接线方案的确定； d、进行电力系统暂态稳定计算，讨论短路对用户工作的影响；2、短路计算的简化假设a、不考虑发电机间的摇摆现象,认为所有发电机电势的相位都相同；b、不考虑磁路饱和，认为短路回路各元件的电抗为常数;c、不考虑发电机转子的不对称性，用来代表。认为<〈 ,即认为短路前发电机是空载的；d、不考虑线路对地电容、变压器的励...
