电动感应玻璃门方案说明

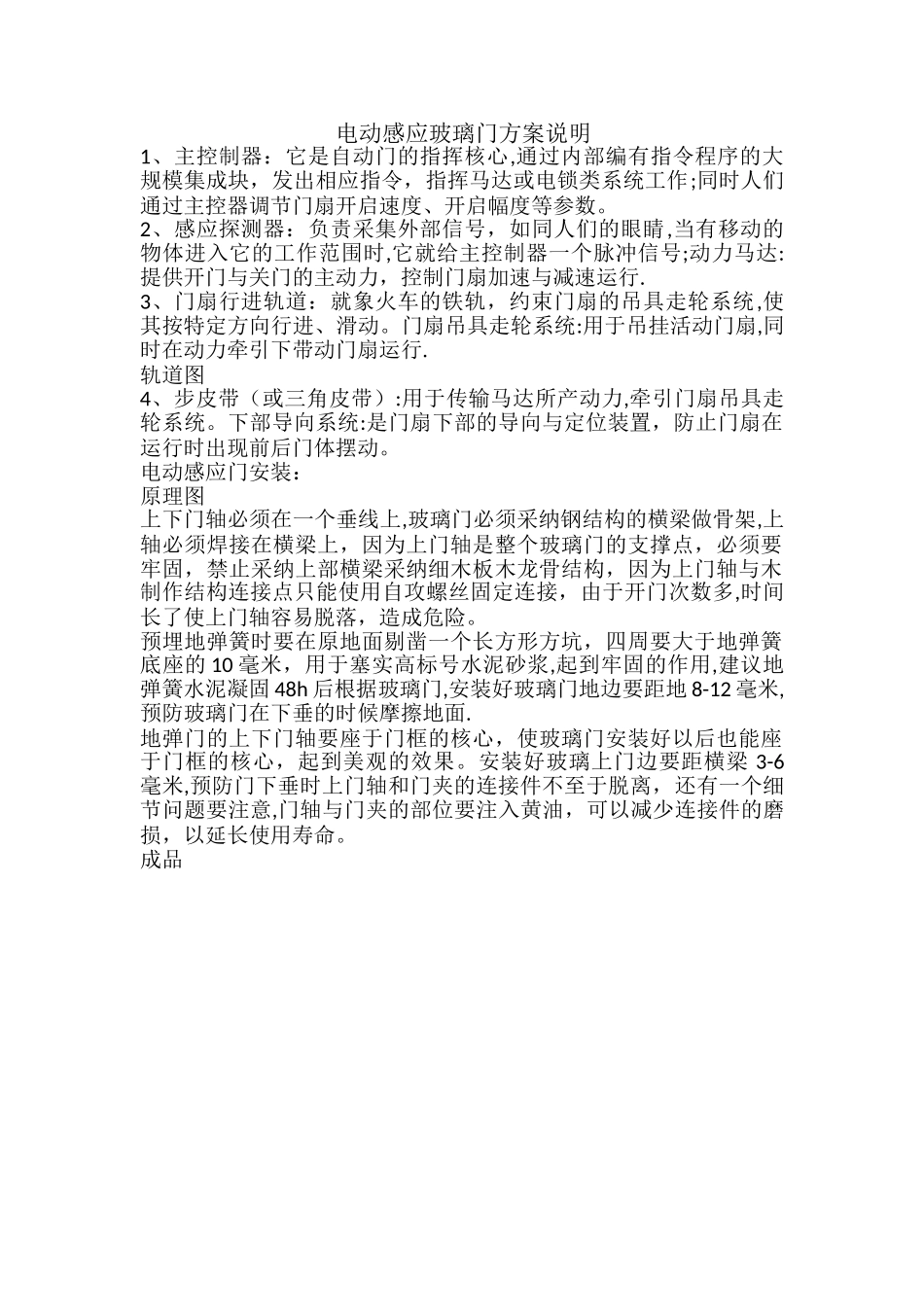

电动感应玻璃门方案说明_第1页
1/1
电动感应玻璃门方案说明1、主控制器:它是自动门的指挥核心,通过内部编有指令程序的大规模集成块,发出相应指令,指挥马达或电锁类系统工作;同时人们通过主控器调节门扇开启速度、开启幅度等参数。2、感应探测器:负责采集外部信号,如同人们的眼睛,当有移动的物体进入它的工作范围时,它就给主控制器一个脉冲信号;动力马达:提供开门与关门的主动力,控制门扇加速与减速运行.3、门扇行进轨道:就象火车的铁轨,约束门扇的吊具走轮系统,使其按特定方向行进、滑动。门扇吊具走轮系统:用于吊挂活动门扇,同时在动力牵引下带动门扇运行.轨道图4、步皮带(或三角皮带):用于传输马达所产动力,牵引门扇吊具走轮系统。下部导向系统:是门扇下部的导向与定位装置,防止门扇在运行时出现前后门体摆动。电动感应门安装:原理图上下门轴必须在一个垂线上,玻璃门必须采纳钢结构的横梁做骨架,上轴必须焊接在横梁上,因为上门轴是整个玻璃门的支撑点,必须要牢固,禁止采纳上部横梁采纳细木板木龙骨结构,因为上门轴与木制作结构连接点只能使用自攻螺丝固定连接,由于开门次数多,时间长了使上门轴容易脱落,造成危险。预埋地弹簧时要在原地面剔凿一个长方形方坑,四周要大于地弹簧底座的 10 毫米,用于塞实高标号水泥砂浆,起到牢固的作用,建议地弹簧水泥凝固 48h 后根据玻璃门,安装好玻璃门地边要距地 8-12 毫米,预防玻璃门在下垂的时候摩擦地面.地弹门的上下门轴要座于门框的核心,使玻璃门安装好以后也能座于门框的核心,起到美观的效果。安装好玻璃上门边要距横梁 3-6毫米,预防门下垂时上门轴和门夹的连接件不至于脱离,还有一个细节问题要注意,门轴与门夹的部位要注入黄油,可以减少连接件的磨损,以延长使用寿命。成品
