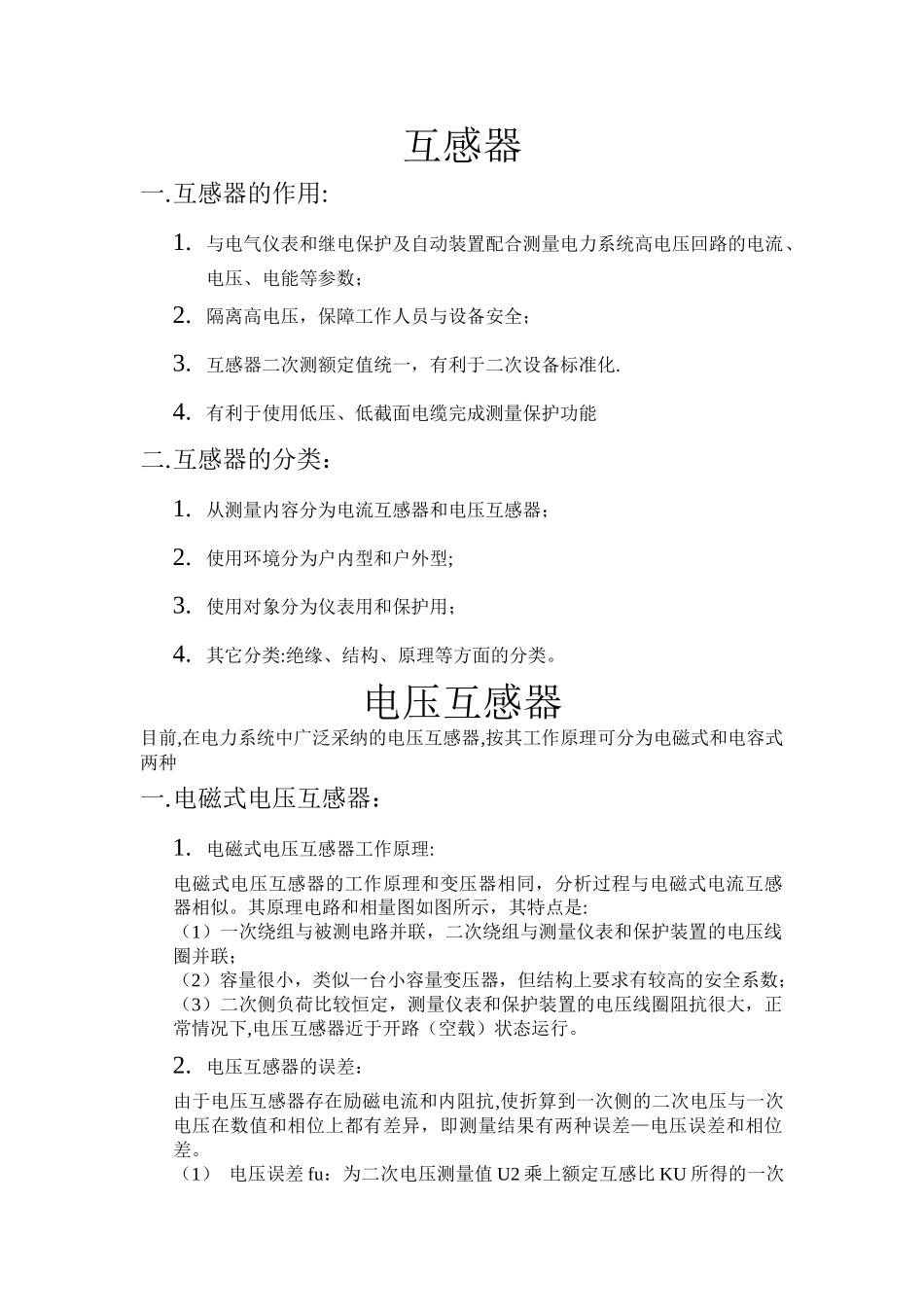

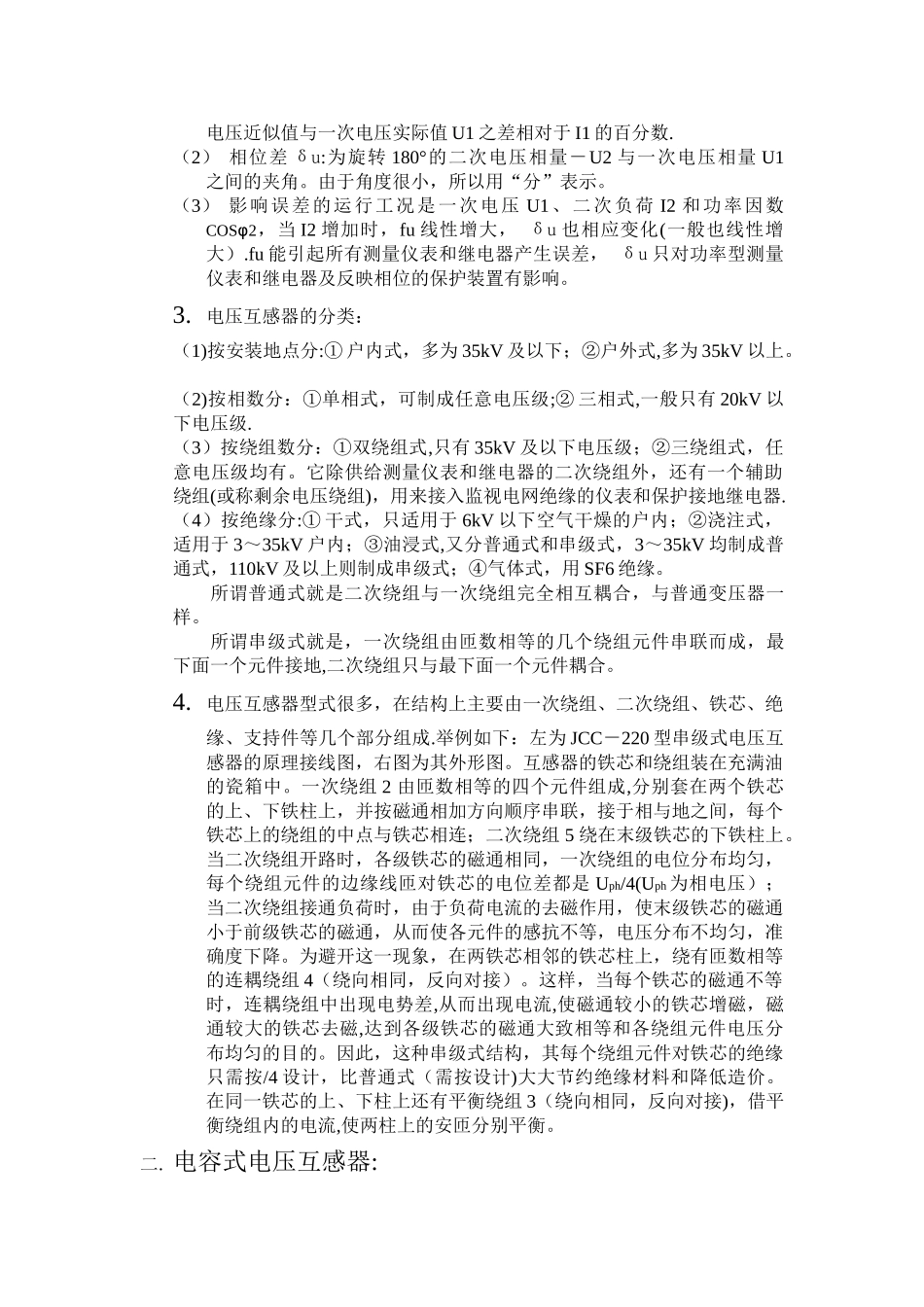

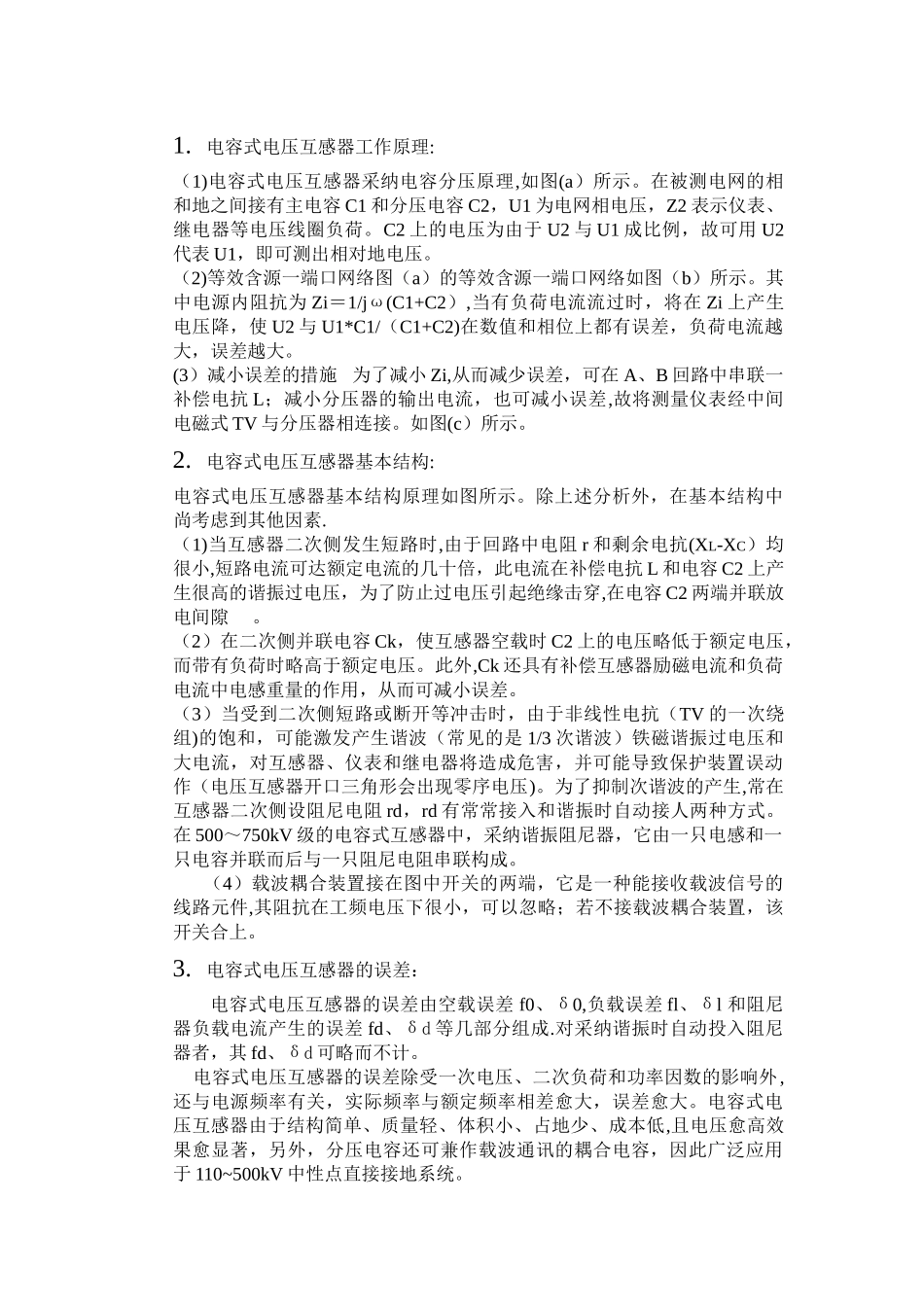

互感器一.互感器的作用:1. 与电气仪表和继电保护及自动装置配合测量电力系统高电压回路的电流、电压、电能等参数；2. 隔离高电压，保障工作人员与设备安全；3. 互感器二次测额定值统一，有利于二次设备标准化.4. 有利于使用低压、低截面电缆完成测量保护功能二.互感器的分类：1. 从测量内容分为电流互感器和电压互感器；2. 使用环境分为户内型和户外型;3. 使用对象分为仪表用和保护用；4. 其它分类:绝缘、结构、原理等方面的分类。电压互感器目前,在电力系统中广泛采纳的电压互感器,按其工作原理可分为电磁式和电容式两种一.电磁式电压互感器：1. 电磁式电压互感器工作原理:电磁式电压互感器的工作原理和变压器相同，分析过程与电磁式电流互感器相似。其原理电路和相量图如图所示，其特点是:（1）一次绕组与被测电路并联，二次绕组与测量仪表和保护装置的电压线圈并联；（2）容量很小，类似一台小容量变压器，但结构上要求有较高的安全系数；（3）二次侧负荷比较恒定，测量仪表和保护装置的电压线圈阻抗很大，正常情况下,电压互感器近于开路（空载）状态运行。2. 电压互感器的误差：由于电压互感器存在励磁电流和内阻抗,使折算到一次侧的二次电压与一次电压在数值和相位上都有差异，即测量结果有两种误差—电压误差和相位差。（1） 电压误差 fu：为二次电压测量值 U2 乘上额定互感比 KU 所得的一次电压近似值与一次电压实际值 U1 之差相对于 I1 的百分数.（2） 相位差 δu:为旋转 180°的二次电压相量－U2 与一次电压相量 U1 之间的夹角。由于角度很小，所以用“分”表示。（3） 影响误差的运行工况是一次电压 U1、二次负荷 I2 和功率因数COSφ2，当 I2 增加时，fu 线性增大， δu 也相应变化(一般也线性增大）.fu 能引起所有测量仪表和继电器产生误差， δu 只对功率型测量仪表和继电器及反映相位的保护装置有影响。3. 电压互感器的分类：（1)按安装地点分:① 户内式，多为 35kV 及以下；②户外式,多为 35kV 以上。 （2)按相数分：①单相式，可制成任意电压级;② 三相式,一般只有 20kV 以下电压级.（3）按绕组数分：①双绕组式,只有 35kV 及以下电压级；②三绕组式，任意电压级均有。它除供给测量仪表和继电器的二次绕组外，还有一个辅助绕组(或称剩余电压绕组)，用来接入监视电网绝缘的仪表和保护接地继电器.（4）按绝缘分:① 干式，只适用于 6kV 以下空气干燥的户内；②浇注式，适用于 3...
