电工与电子技术考试题库VIP专享

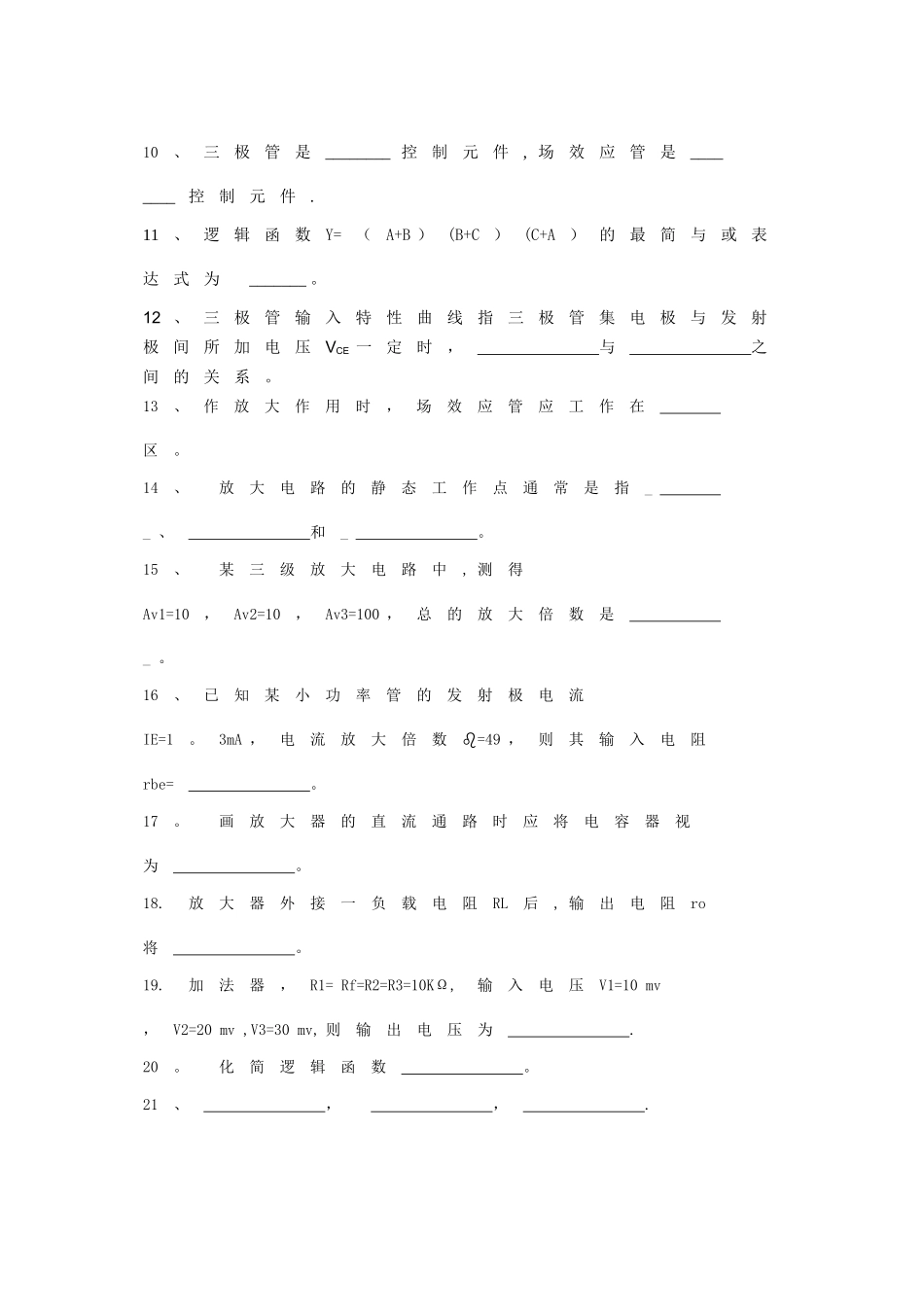

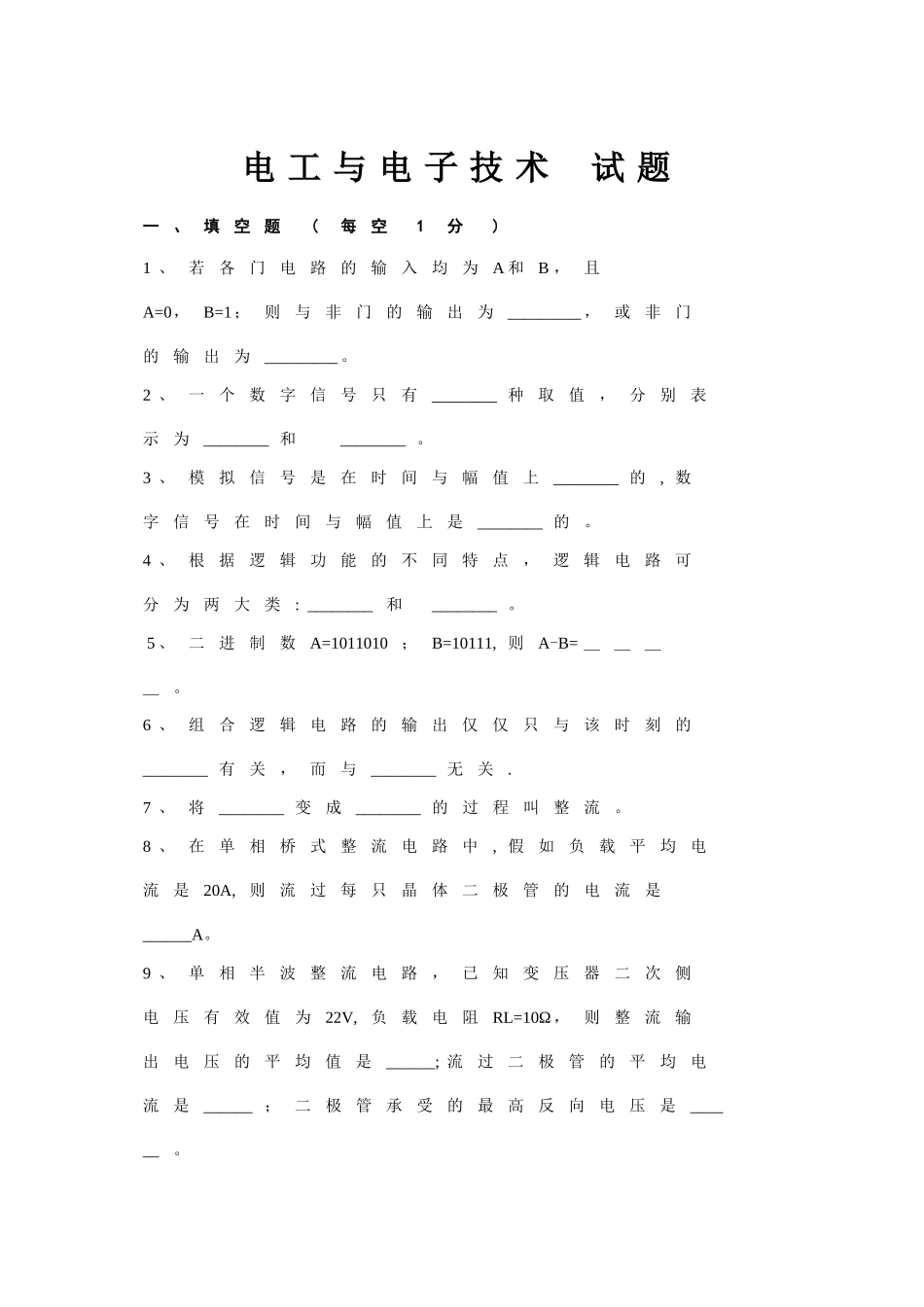

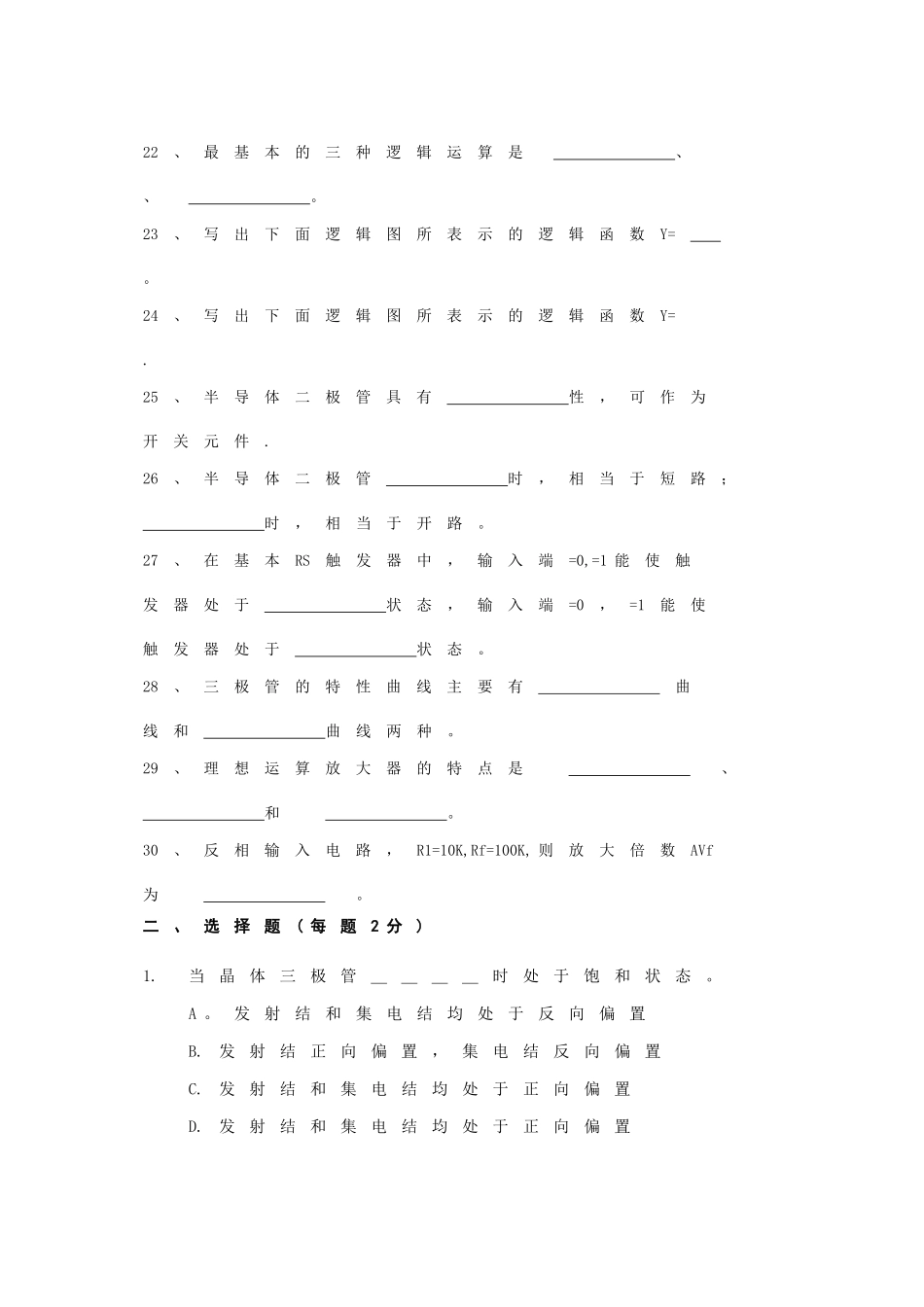

电 工 与 电 子 技 术 试 题一、填空题(每空1分)1 、若各门电路的输入均为A 和B ，且A=0，B=1；则与非门的输出为_________ ，或非门的输出为_________ 。2 、一个数字信号只有________ 种取值，分别表示为________ 和 ________ 。 3 、模拟信号是在时间与幅值上________ 的, 数字信号在时间与幅值上是________ 的。4 、根据逻辑功能的不同特点，逻辑电路可分为两大类: ________ 和 ________ 。 5 、二进制数A=1011010；B=10111, 则A-B= ＿＿＿＿。6 、组合逻辑电路的输出仅仅只与该时刻的 ________ 有关，而与________ 无关.7 、将________ 变成________ 的过程叫整流。8 、在单相桥式整流电路中, 假如负载平均电流是20A,则流过每只晶体二极管的电流是______A。9 、单相半波整流电路，已知变压器二次侧电压有效值为22V,负载电阻RL=10Ω，则整流输出电压的平均值是______; 流过二极管的平均电流是______ ；二极管承受的最高反向电压是______。10、三极管是________ 控制元件, 场效应管是________控制元件.11、逻辑函数Y=（A+B ）(B+C ）(C+A ）的最简与或表达式为 _______ 。12 、三极管输入特性曲线指三极管集电极与发射极间所加电压VCE 一定时， 与 之间的关系。13、作放大作用时，场效应管应工作在 区。14、 放大电路的静态工作点通常是指_ _ 、 和_ 。15、 某三级放大电路中, 测得Av1=10，Av2=10，Av3=100 ，总的放大倍数是 _ 。 16、已知某小功率管的发射极电流IE=1。3mA ，电流放大倍数=49 ，则其输入电阻rbe= 。17。 画放大器的直流通路时应将电容器视为 。18. 放大器外接一负载电阻RL后, 输出电阻ro将 。19. 加法器，R1= Rf=R2=R3=10KΩ, 输入电压V1=10 mv ，V2=20 mv ,V3=30 mv, 则输出电压为 .20。 化简逻辑函数 。21、 ， ， .22、最基本的三种逻辑运算是 、 、 。23、写出下面逻辑图所表示的逻辑函数Y= 。24、写出下面逻辑图所表示的逻辑函数Y= .25、半导体二极管具有 性，可作为开关元件.26、半导体二极管 时，相当于短路； 时，相当于开路。27、在基本RS触发器中，输入端=0,=1 能使触发器处于 状态，输入端=0，=1能使触发器处于 状态。28、三极管的特性曲线主要有 曲线和 曲线两种。29、理想运算放大器的特点是 、 和 。30、反相输入电路，R1=10K,Rf=100K, 则放大倍数AVf为 。二、选择题( 每题2 分)1. 当晶体三极...
