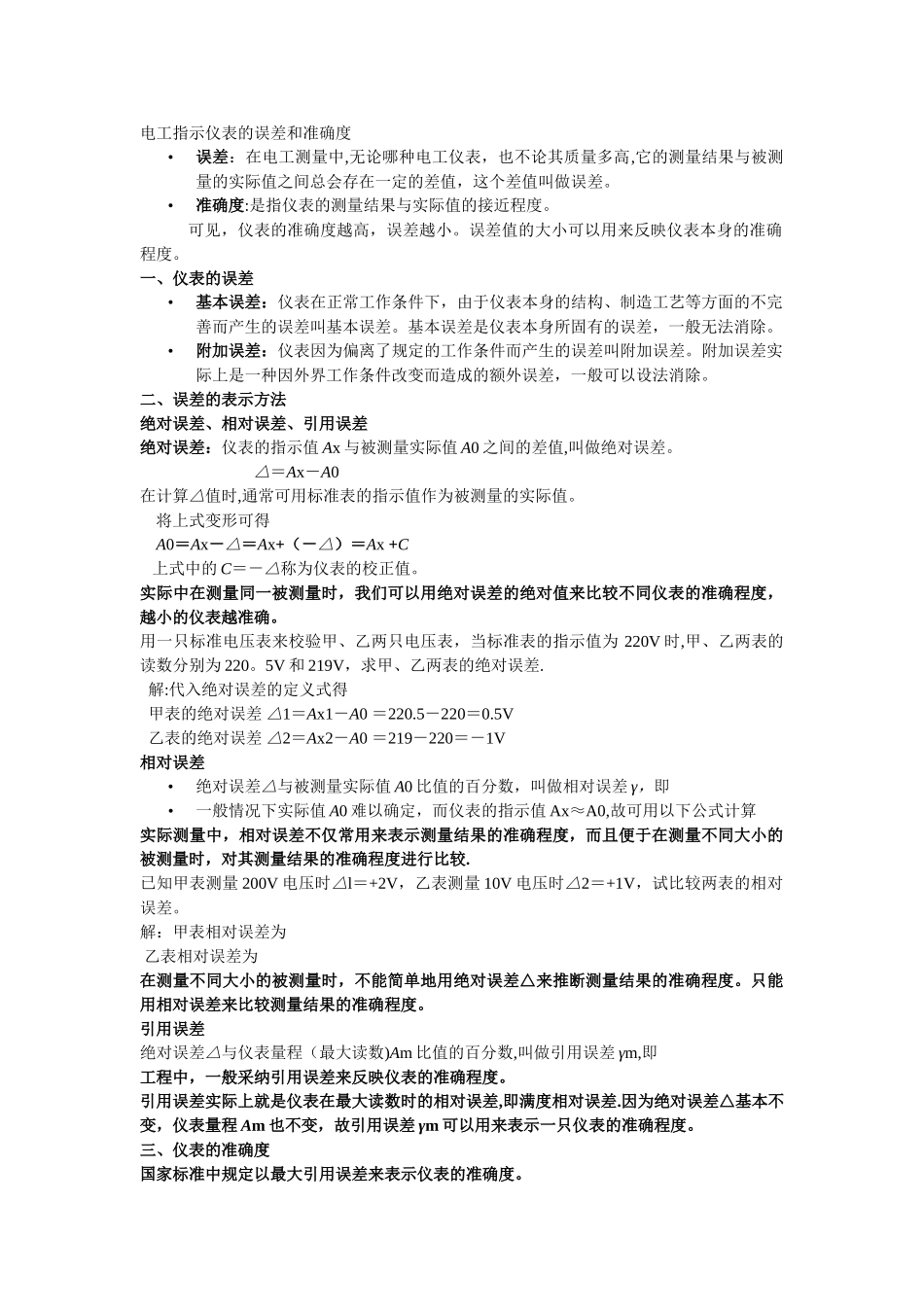

电工指示仪表的误差和准确度•误差:在电工测量中,无论哪种电工仪表,也不论其质量多高,它的测量结果与被测量的实际值之间总会存在一定的差值,这个差值叫做误差。•准确度:是指仪表的测量结果与实际值的接近程度。 可见,仪表的准确度越高,误差越小。误差值的大小可以用来反映仪表本身的准确程度。一、仪表的误差•基本误差:仪表在正常工作条件下,由于仪表本身的结构、制造工艺等方面的不完善而产生的误差叫基本误差。基本误差是仪表本身所固有的误差,一般无法消除。•附加误差:仪表因为偏离了规定的工作条件而产生的误差叫附加误差。附加误差实际上是一种因外界工作条件改变而造成的额外误差,一般可以设法消除。二、误差的表示方法绝对误差、相对误差、引用误差绝对误差:仪表的指示值 Ax 与被测量实际值 A0 之间的差值,叫做绝对误差。 △=Ax-A0在计算△值时,通常可用标准表的指示值作为被测量的实际值。 将上式变形可得 A0=Ax-△=Ax+(-△)=Ax +C 上式中的 C=-△称为仪表的校正值。实际中在测量同一被测量时,我们可以用绝对误差的绝对值来比较不同仪表的准确程度,越小的仪表越准确。用一只标准电压表来校验甲、乙两只电压表,当标准表的指示值为 220V 时,甲、乙两表的读数分别为 220。5V 和 219V,求甲、乙两表的绝对误差. 解:代入绝对误差的定义式得 甲表的绝对误差 △1=Ax1-A0 =220.5-220=0.5V 乙表的绝对误差 △2=Ax2-A0 =219-220=-1V相对误差•绝对误差△与被测量实际值 A0 比值的百分数,叫做相对误差 γ,即•一般情况下实际值 A0 难以确定,而仪表的指示值 Ax≈A0,故可用以下公式计算实际测量中,相对误差不仅常用来表示测量结果的准确程度,而且便于在测量不同大小的被测量时,对其测量结果的准确程度进行比较.已知甲表测量 200V 电压时△l=+2V,乙表测量 10V 电压时△2=+1V,试比较两表的相对误差。解:甲表相对误差为 乙表相对误差为在测量不同大小的被测量时,不能简单地用绝对误差△来推断测量结果的准确程度。只能用相对误差来比较测量结果的准确程度。引用误差绝对误差△与仪表量程(最大读数)Am 比值的百分数,叫做引用误差 γm,即工程中,一般采纳引用误差来反映仪表的准确程度。引用误差实际上就是仪表在最大读数时的相对误差,即满度相对误差.因为绝对误差△基本不变,仪表量程 Am 也不变,故引用误差 γm 可以用来表示一只仪表的准确程度。三、仪表的...
