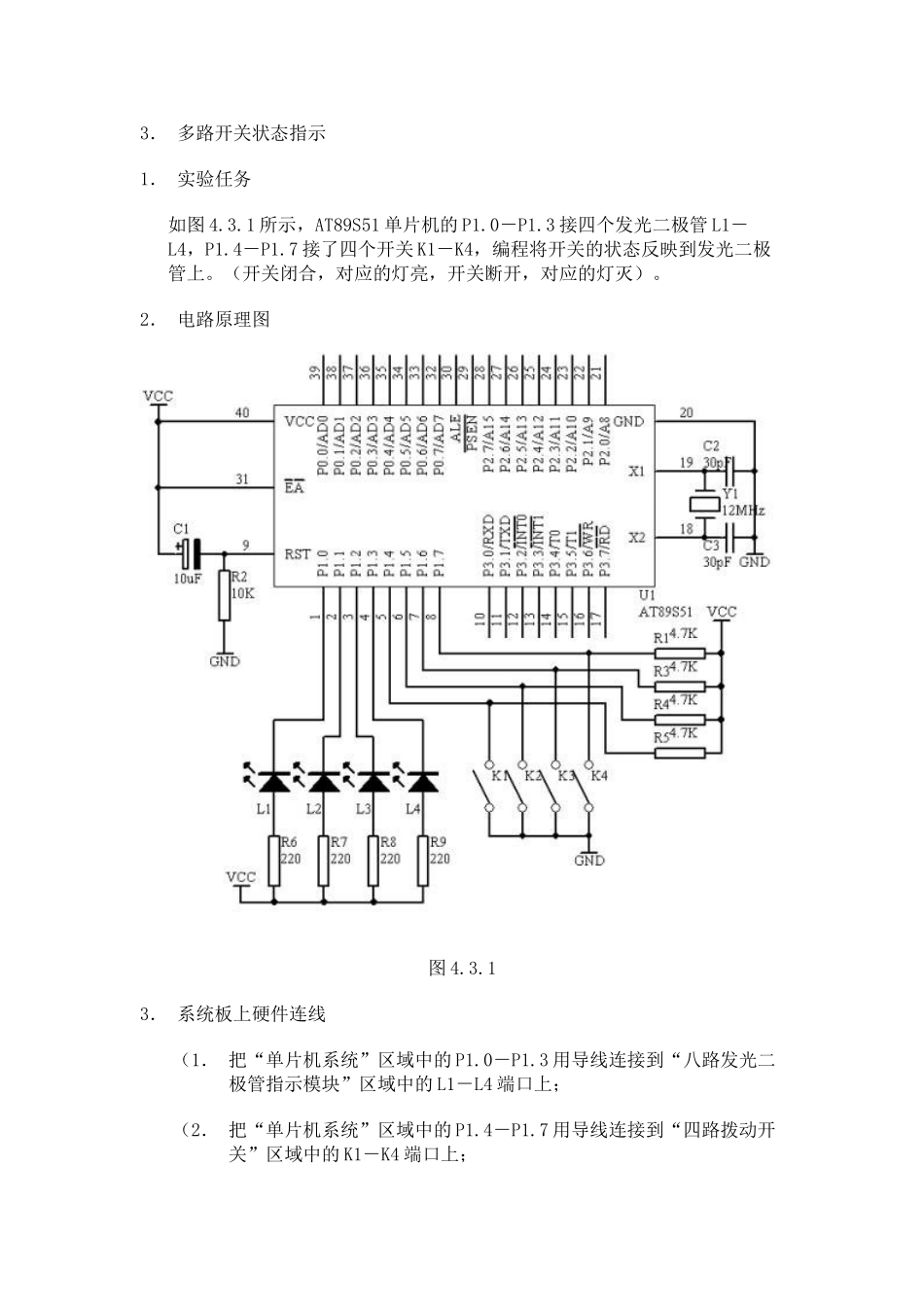

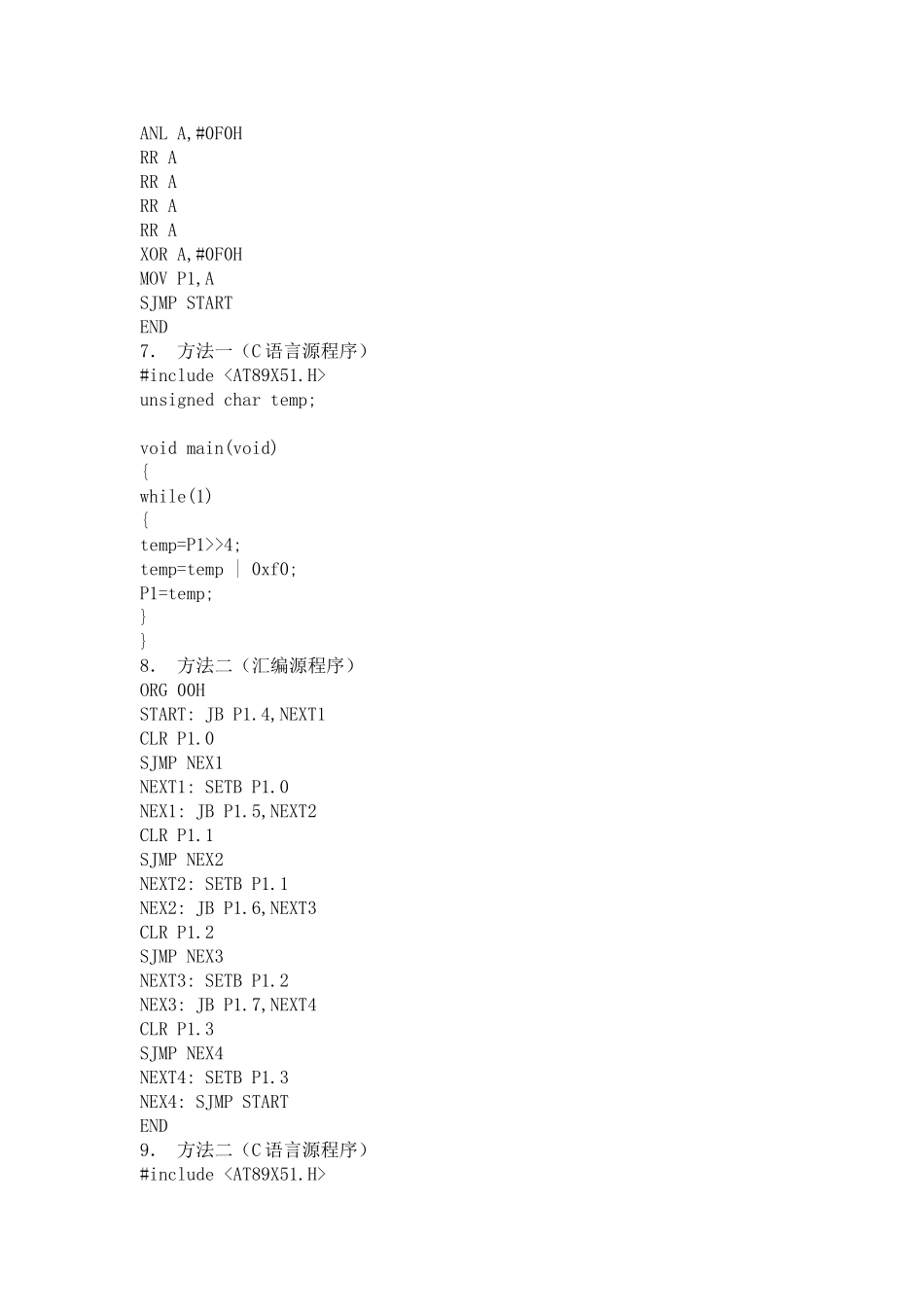

3． 多路开关状态指示 1． 实验任务 如图 4.3.1 所示，AT89S51 单片机的 P1.0－P1.3 接四个发光二极管 L1－L4，P1.4－P1.7 接了四个开关 K1－K4，编程将开关的状态反映到发光二极管上。（开关闭合，对应的灯亮，开关断开，对应的灯灭）。 2． 电路原理图 图 4.3.1 3． 系统板上硬件连线 （1． 把“单片机系统”区域中的 P1.0－P1.3 用导线连接到“八路发光二极管指示模块”区域中的 L1－L4 端口上； （2． 把“单片机系统”区域中的 P1.4－P1.7 用导线连接到“四路拨动开关”区域中的 K1－K4 端口上； 4． 程序设计内容 （1． 开关状态检测 对于开关状态检测，相对单片机来说，是输入关系，我们可轮流检测每个开关状态，根据每个开关的状态让相应的发光二极管指示，可以采用 JB P1.X，REL 或 JNB P1.X，REL 指令来完成；也可以一次性检测四路开关状态，然后让其指示，可以采用 MOV A，P1 指令一次把 P1 端口的状态全部读入，然后取高 4 位的状态来指示。 （2． 输出控制 根据开关的状态，由发光二极管 L1－L4 来指示，我们可以用 SETB P1.X 和 CLR P1.X 指令来完成，也可以采用 MOV P1，＃1111XXXXB 方法一次指示。 5． 程序框图 读 P1 口数据到 ACC中 ACC内容右移 4 次 ACC内容与 F0H 相或 ACC内容送入 P1 口 图 4.3.2 6． 方法一（汇编源程序）ORG 00HSTART: MOV A,P1ANL A,#0F0HRR ARR ARR ARR AXOR A,#0F0HMOV P1,ASJMP STARTEND7． 方法一（C 语言源程序）#include unsigned char temp;void main(void){while(1){temp=P1>>4;temp=temp | 0xf0;P1=temp;}}8． 方法二（汇编源程序）ORG 00HSTART: JB P1.4,NEXT1CLR P1.0SJMP NEX1NEXT1: SETB P1.0NEX1: JB P1.5,NEXT2CLR P1.1SJMP NEX2NEXT2: SETB P1.1NEX2: JB P1.6,NEXT3CLR P1.2SJMP NEX3NEXT3: SETB P1.2NEX3: JB P1.7,NEXT4CLR P1.3SJMP NEX4NEXT4: SETB P1.3NEX4: SJMP STARTEND9． 方法二（C 语言源程序）#include void main(void){while(1){if(P1_4==0){P1_0=0;}else{P1_0=1;}if(P1_5==0){P1_1=0;}else{P1_1=1;}if(P1_6==0){P1_2=0;}else{P1_2=1;}if(P1_7==0){P1_3=0;}else{P1_3=1;}}}
