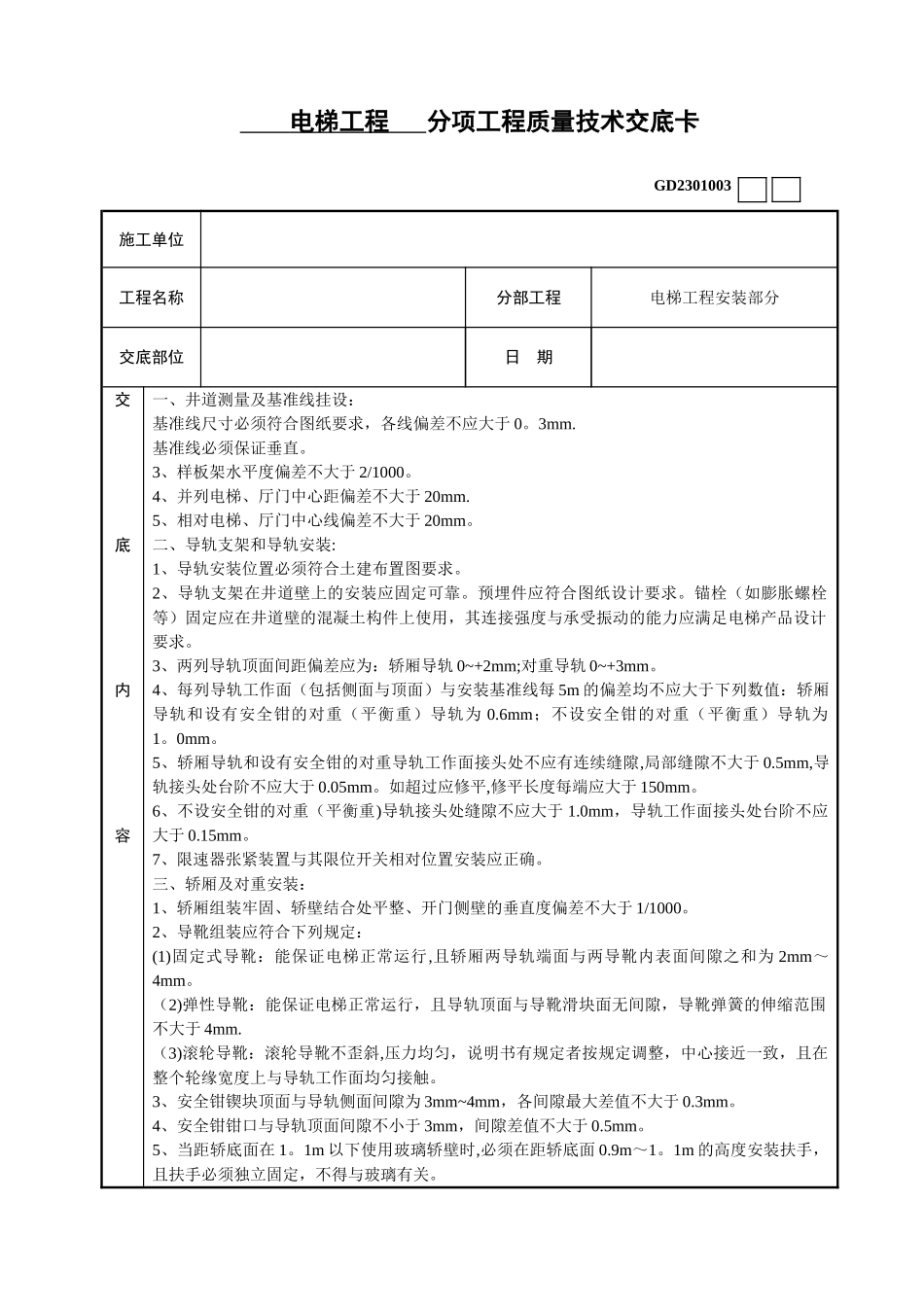

电梯工程 分项工程质量技术交底卡GD2301003施工单位工程名称分部工程电梯工程安装部分交底部位日 期交底内容一、井道测量及基准线挂设：基准线尺寸必须符合图纸要求，各线偏差不应大于 0。3mm.基准线必须保证垂直。3、样板架水平度偏差不大于 2/1000。4、并列电梯、厅门中心距偏差不大于 20mm.5、相对电梯、厅门中心线偏差不大于 20mm。二、导轨支架和导轨安装:1、导轨安装位置必须符合土建布置图要求。2、导轨支架在井道壁上的安装应固定可靠。预埋件应符合图纸设计要求。锚栓（如膨胀螺栓等）固定应在井道壁的混凝土构件上使用，其连接强度与承受振动的能力应满足电梯产品设计要求。3、两列导轨顶面间距偏差应为：轿厢导轨 0~+2mm;对重导轨 0~+3mm。4、每列导轨工作面（包括侧面与顶面）与安装基准线每 5m 的偏差均不应大于下列数值：轿厢导轨和设有安全钳的对重（平衡重）导轨为 0.6mm；不设安全钳的对重（平衡重）导轨为1。0mm。5、轿厢导轨和设有安全钳的对重导轨工作面接头处不应有连续缝隙,局部缝隙不大于 0.5mm,导轨接头处台阶不应大于 0.05mm。如超过应修平,修平长度每端应大于 150mm。6、不设安全钳的对重（平衡重)导轨接头处缝隙不应大于 1.0mm，导轨工作面接头处台阶不应大于 0.15mm。7、限速器张紧装置与其限位开关相对位置安装应正确。三、轿厢及对重安装：1、轿厢组装牢固、轿壁结合处平整、开门侧壁的垂直度偏差不大于 1/1000。2、导靴组装应符合下列规定：(1)固定式导靴：能保证电梯正常运行,且轿厢两导轨端面与两导靴内表面间隙之和为 2mm～4mm。（2)弹性导靴：能保证电梯正常运行，且导轨顶面与导靴滑块面无间隙，导靴弹簧的伸缩范围不大于 4mm.（3)滚轮导靴：滚轮导靴不歪斜,压力均匀，说明书有规定者按规定调整，中心接近一致，且在整个轮缘宽度上与导轨工作面均匀接触。3、安全钳锲块顶面与导轨侧面间隙为 3mm~4mm，各间隙最大差值不大于 0.3mm。4、安全钳钳口与导轨顶面间隙不小于 3mm，间隙差值不大于 0.5mm。5、当距轿底面在 1。1m 以下使用玻璃轿壁时,必须在距轿底面 0.9m～1。1m 的高度安装扶手，且扶手必须独立固定，不得与玻璃有关。6、门扇平整、洁净、无损伤，启闭轻快平稳、无冲击振动.中分门关闭时上下部同时合拢，门缝一致.7、极限开关碰铁安装要垂直,垂直度偏差不大于 1/1000，最大偏差不大于 3mm。8、轿厢洁净、无损伤，无撞击凹痕。9、当轿厢与对重架有反绳轮时，反绳轮应设置...
