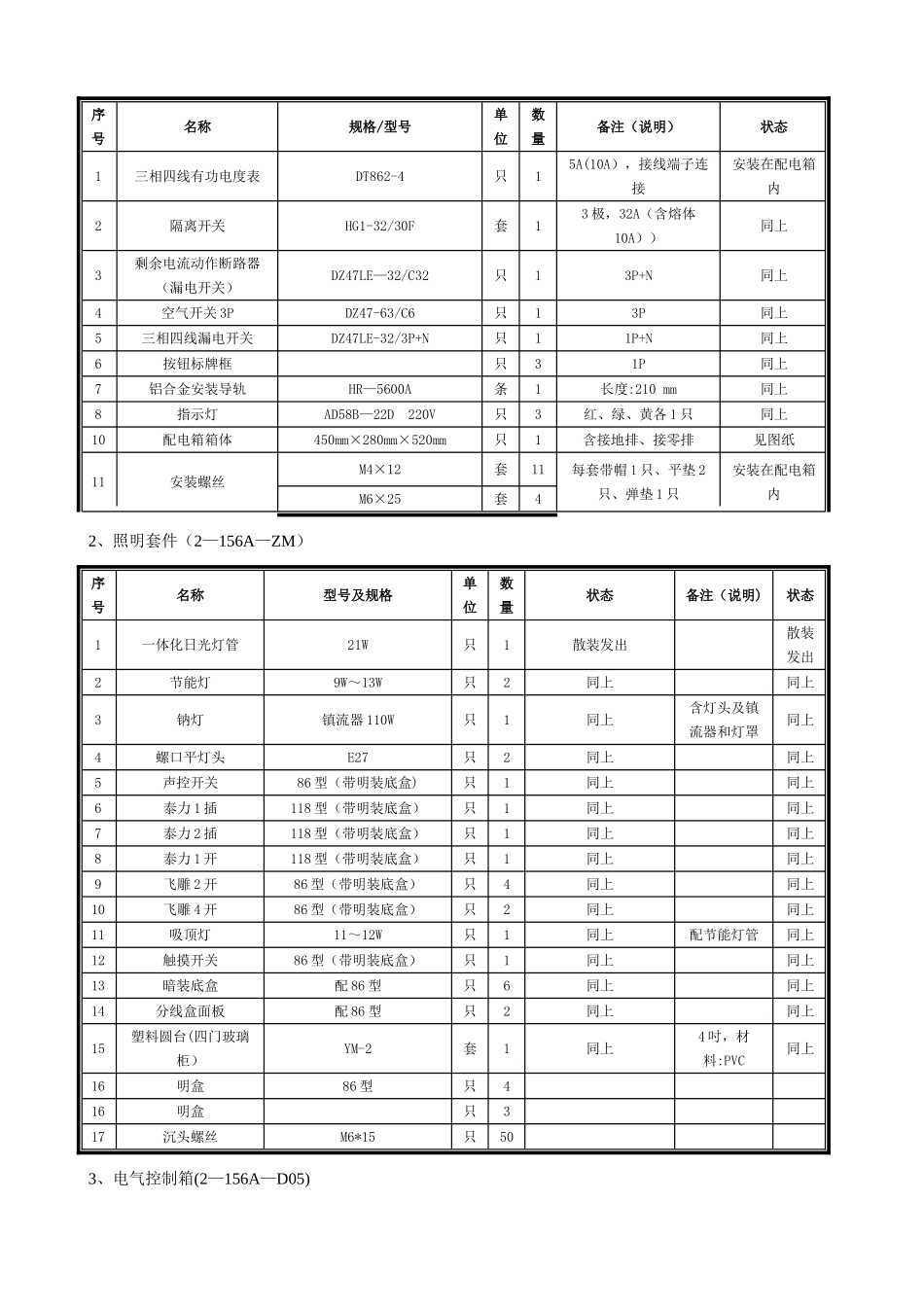

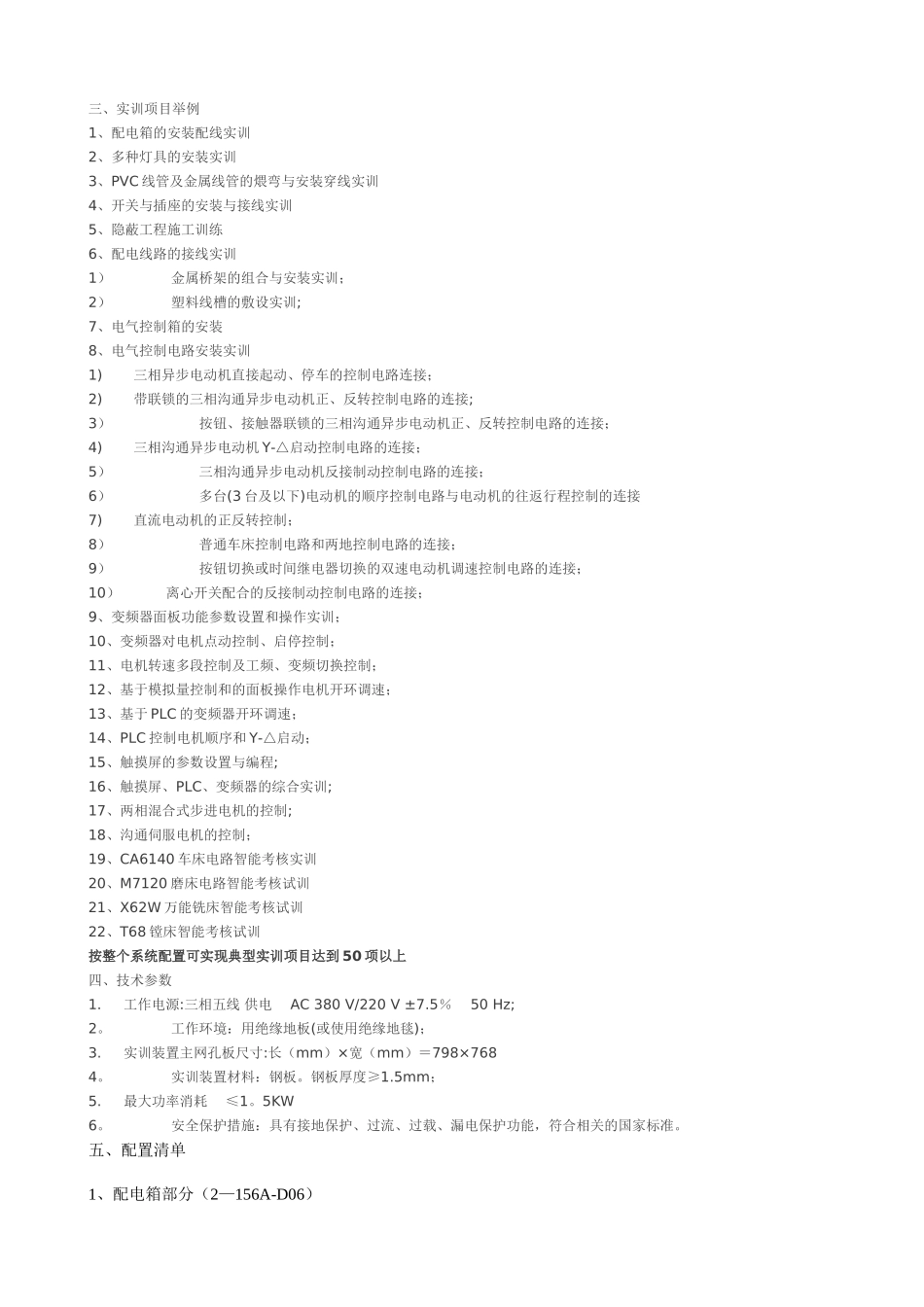

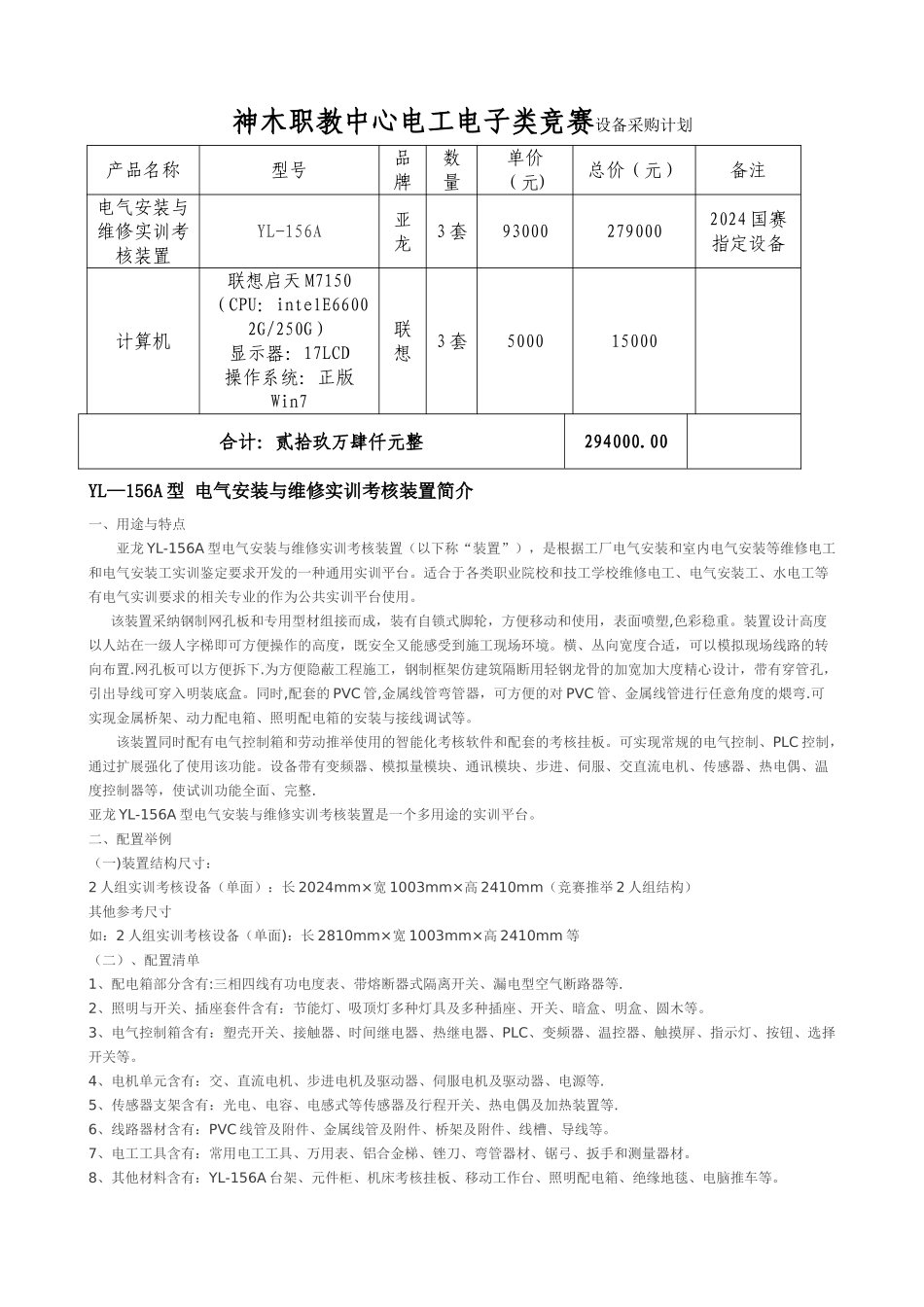

神木职教中心电工电子类竞赛设备采购计划产品名称型号品牌数量单价（元)总价（元）备注电气安装与维修实训考核装置YL-156A亚龙3 套930002790002024 国赛指定设备 计算机联想启天 M7150 （CPU：intelE66002G/250G）显示器：17LCD操作系统：正版Win7联想3 套500015000合计：贰拾玖万肆仟元整294000.00 YL—156A 型 电气安装与维修实训考核装置简介一、用途与特点亚龙 YL-156A 型电气安装与维修实训考核装置（以下称“装置”），是根据工厂电气安装和室内电气安装等维修电工和电气安装工实训鉴定要求开发的一种通用实训平台。适合于各类职业院校和技工学校维修电工、电气安装工、水电工等有电气实训要求的相关专业的作为公共实训平台使用。 该装置采纳钢制网孔板和专用型材组接而成，装有自锁式脚轮，方便移动和使用，表面喷塑,色彩稳重。装置设计高度以人站在一级人字梯即可方便操作的高度，既安全又能感受到施工现场环境。横、丛向宽度合适，可以模拟现场线路的转向布置.网孔板可以方便拆下.为方便隐蔽工程施工，钢制框架仿建筑隔断用轻钢龙骨的加宽加大度精心设计，带有穿管孔，引出导线可穿入明装底盒。同时,配套的 PVC 管,金属线管弯管器，可方便的对 PVC 管、金属线管进行任意角度的煨弯.可实现金属桥架、动力配电箱、照明配电箱的安装与接线调试等。该装置同时配有电气控制箱和劳动推举使用的智能化考核软件和配套的考核挂板。可实现常规的电气控制、PLC 控制，通过扩展强化了使用该功能。设备带有变频器、模拟量模块、通讯模块、步进、伺服、交直流电机、传感器、热电偶、温度控制器等，使试训功能全面、完整.亚龙 YL-156A 型电气安装与维修实训考核装置是一个多用途的实训平台。二、配置举例（一)装置结构尺寸：2 人组实训考核设备（单面）：长 2024mm×宽 1003mm×高 2410mm（竞赛推举 2 人组结构）其他参考尺寸如：2 人组实训考核设备（单面)：长 2810mm×宽 1003mm×高 2410mm 等（二）、配置清单1、配电箱部分含有:三相四线有功电度表、带熔断器式隔离开关、漏电型空气断路器等.2、照明与开关、插座套件含有：节能灯、吸顶灯多种灯具及多种插座、开关、暗盒、明盒、圆木等。3、电气控制箱含有：塑壳开关、接触器、时间继电器、热继电器、PLC、变频器、温控器、触摸屏、指示灯、按钮、选择开关等。4、电机单元含有：交、直流电机、步进电机及驱动器、伺服电机及驱动器、电源等.5、传感器支架含有：光电、电...
