电气安装工程监理细则

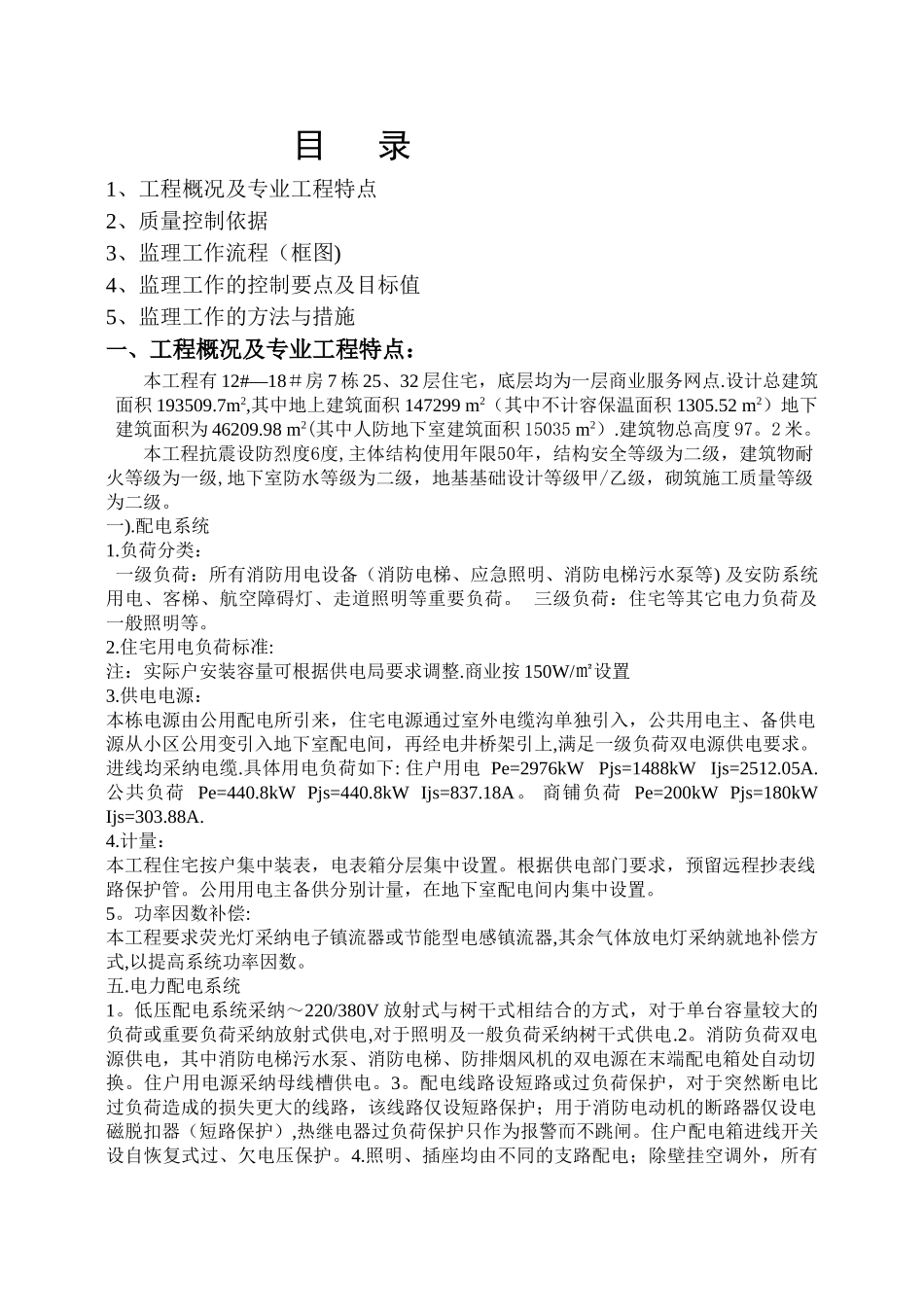

目 录1、工程概况及专业工程特点2、质量控制依据3、监理工作流程（框图)4、监理工作的控制要点及目标值5、监理工作的方法与措施一、工程概况及专业工程特点：本工程有 12#—18＃房 7 栋 25、32 层住宅，底层均为一层商业服务网点.设计总建筑面积 193509.7m2,其中地上建筑面积 147299 m2（其中不计容保温面积 1305.52 m2）地下建筑面积为 46209.98 m2(其中人防地下室建筑面积 15035 m2）.建筑物总高度 97。2 米。本工程抗震设防烈度6度,主体结构使用年限50年，结构安全等级为二级，建筑物耐火等级为一级,地下室防水等级为二级，地基基础设计等级甲/乙级，砌筑施工质量等级为二级。一).配电系统1.负荷分类： 一级负荷：所有消防用电设备（消防电梯、应急照明、消防电梯污水泵等) 及安防系统用电、客梯、航空障碍灯、走道照明等重要负荷。 三级负荷：住宅等其它电力负荷及一般照明等。2.住宅用电负荷标准:注：实际户安装容量可根据供电局要求调整.商业按 150W/㎡设置3.供电电源：本栋电源由公用配电所引来，住宅电源通过室外电缆沟单独引入，公共用电主、备供电源从小区公用变引入地下室配电间，再经电井桥架引上,满足一级负荷双电源供电要求。进线均采纳电缆.具体用电负荷如下: 住户用电 Pe=2976kW Pjs=1488kW Ijs=2512.05A. 公共负荷 Pe=440.8kW Pjs=440.8kW Ijs=837.18A。 商铺负荷 Pe=200kW Pjs=180kW Ijs=303.88A.4.计量：本工程住宅按户集中装表，电表箱分层集中设置。根据供电部门要求，预留远程抄表线路保护管。公用用电主备供分别计量，在地下室配电间内集中设置。5。功率因数补偿:本工程要求荧光灯采纳电子镇流器或节能型电感镇流器,其余气体放电灯采纳就地补偿方式,以提高系统功率因数。五.电力配电系统1。低压配电系统采纳～220/380V 放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷采纳放射式供电,对于照明及一般负荷采纳树干式供电.2。消防负荷双电源供电，其中消防电梯污水泵、消防电梯、防排烟风机的双电源在末端配电箱处自动切换。住户用电源采纳母线槽供电。3。配电线路设短路或过负荷保护，对于突然断电比过负荷造成的损失更大的线路，该线路仅设短路保护；用于消防电动机的断路器仅设电磁脱扣器（短路保护）,热继电器过负荷保护只作为报警而不跳闸。住户配电箱进线开关设自恢复式过、欠电压保护。4.照明、插座均由不同的支路配电；除壁挂空调外，所有插座回路均设电子式剩余电...
